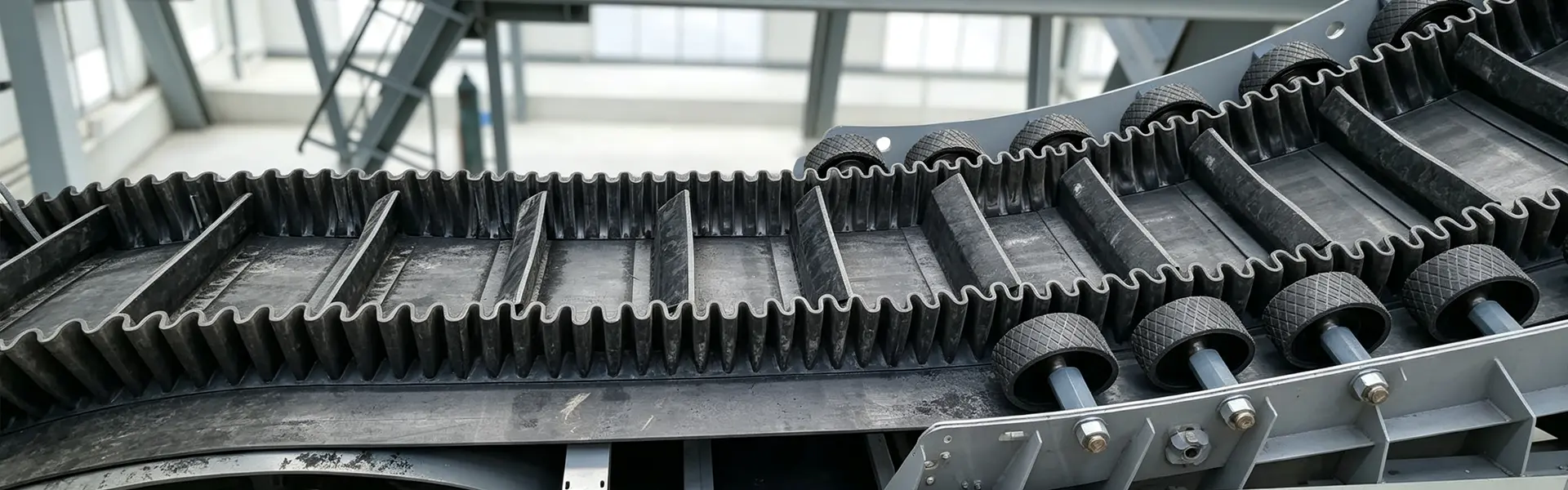

Gamyklos kaina klojamas ir šoninis konvejerio diržas, skirtas efektyviam birių medžiagų tvarkymui

YUFENG Klijuojama ir šoninė konvejerio juosta, taip pat žinomas kaip gofruoto šoninio konvejerio juosta arba stataus kampo konvejerio juosta, skirta birioms medžiagoms transportuoti, kai įprastiniai plokšti diržai negali užtikrinti pakankamo kėlimo aukščio arba užkirsti kelią medžiagos atsukimui. Diržas susideda iš pagrindo diržo, gofruotų šoninių sienelių ir skersinių tvarsčių, kurie yra integruoti karšto vulkanizavimo būdu.

YUFENG teikia EP audiniu ir plieniniu laidu sustiprintas konstrukcijas, skirtas įvairiems transportavimo atstumams, medžiagų svoriams ir montavimo išdėstymui. Galimi dizainai palaiko horizontalų, nuožulnų ir vertikalų transportavimą, todėl jie tinka kasybos, cemento, užpildų, grūdų, chemijos ir kitų birių medžiagų tvarkymui.

EP audinio ir plieno laido šoninių sienelių diržų klasifikacija

EP audinio šoninės sienelės konvejerio juosta

EP audinio karkasas užtikrina gerą lankstumą, mažą pailgėjimą ir stabilų tempimą. Jis tinka vidutinės apkrovos transportavimo sistemoms su santykinai trumpais arba vidutiniais transportavimo atstumais, įskaitant cemento gamyklas, grūdų perdirbimo įrenginius ir užpildų gamybos linijas.

Plieninio laido šoninės sienelės konvejerio juosta

Plieninio laido karkasas suteikia didesnį atsparumą tempimui ir mažesnį nuolatinį pailgėjimą nei audinio konstrukcijos. Jis sukurtas didelėms apkrovoms, kai reikia didesnio transportavimo atstumo, kėlimo aukščio ir medžiagų talpos, ypač kasybos ir didelio masto birių medžiagų tvarkymo sistemose.

Diržo tipas	Pagrindinė charakteristika	Taikomos darbo sąlygos
EP audinio šoninis diržas	Lankstus, mažas pailgėjimas, ekonomiškas	Vidutinio trumpo atstumo ir vidutinės apkrovos transportavimas
Plieninio laido šoninis diržas	Didelis tempimo stiprumas, itin mažas tempimas	Transportavimas dideliais atstumais ir dideliais atstumais

Tinkamas karkasas turi būti parenkamas pagal kėlimo aukštį, diržo ilgį, medžiagos tankį, valandinį pajėgumą ir didžiausią transportavimo kampą.

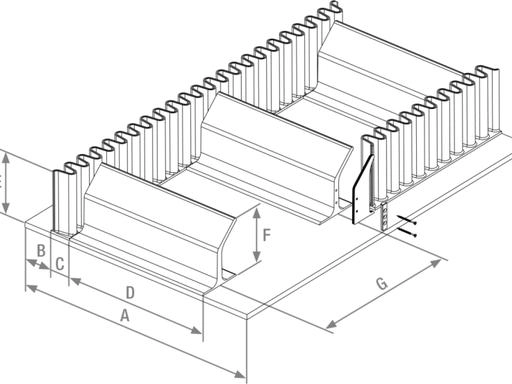

Šoninės sienelės aukščio, apkabos tipo ir dydžio parinktys

Šoninės sienelės aukštis

YUFENG tiekia gofruotas šonines aukštis nuo40 mm iki 500 mm, todėl juostos konstrukciją galima suderinti su skirtingais medžiagų kiekiais ir transportavimo pajėgumais.

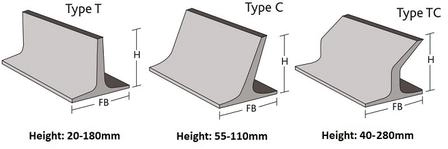

Cleat konfigūracija

Galimos T, C ir TC apkabos konfigūracijos. Kluostės aukštis gali būti reguliuojamas nuo20 mm iki 460 mm, su tarpais, reguliuojamais pagal medžiagos savybes ir transportavimo kampą.

Diržo plotis ir karkaso laipsnis

Galimi klijuotų ir šoninių konvejerių juostų pločiai svyruoja nuonuo 300 mm iki 2000 mm, su EP100–EP1000 medžiaginiais karkasais ir ST630–ST2000 plieninio laido karkasais, skirtais skirtingiems apkrovos reikalavimams.

Funkcinių šoninių konvejerių juostų tipai

Bendras nusidėvėjimui atsparus šoninis diržas

Standartinis dilimui atsparus gumos mišinys tinka įprastoms birioms medžiagoms, tokioms kaip smėlis, užpildai, anglis ir cemento žaliavos. Normalus darbinės temperatūros diapazonas yra apytikslis-20°C iki +60°C.

Antistatinis antistatinis šoninis diržas

Ši konstrukcija sujungia liepsną slopinančias ir laidžias savybes, skirtas požeminėms transportavimo aplinkoms, kur gaisras ir statinė elektra kelia didžiausią saugos problemų. Taikomi modeliai gali būti gaminami pagalMT/T668reikalavimus.

Aukštai temperatūrai atsparus šoninis diržas

EPDM pagrindu pagaminta karščiui atspari guma naudojama karštoms medžiagoms, tokioms kaip cemento klinkeris ir metalurgijos šlakas, transportuoti. Tinkamos formulės gali išlaikyti medžiagos temperatūrą iki maždaug180°C, priklausomai nuo faktinių eksploatavimo sąlygų.

Aliejui atsparus šoninis diržas

NBR pagrindu pagaminta dengiamoji guma užtikrina atsparumą mineralinėms alyvoms, tepalams ir tam tikroms cheminėms terpėms, sumažindama gumos patinimą ir įtrūkimus alyva užterštoje darbo aplinkoje.

Žemai temperatūrai atsparus šoninis diržas

Šaltai lankstus gumos mišinys išlaiko lankstumą dirbant žemoje temperatūroje ir gali būti pritaikytas transportavimui lauke iki apytiksliai.-40°C, priklausomai nuo konkrečios formulės.

Maisto klasės šoninis diržas

Su maistu besiliečiančiose programose gali būti naudojamos tinkamos netoksiškos ir lengvai valomos medžiagos, skirtos grūdų, vaisių, daržovių ir maisto perdirbimo įrangai. Tiksli medžiaga ir sertifikatas turėtų būti parinkti pagal paskirties rinką ir taikymo reikalavimus.

Struktūrinis ir funkcinis pritaikymas

Pagrindo karkaso parinkimas

YUFENG siūlo poliesterio EP audinio arba cinkuoto plieno kordu sustiprintus pagrindo diržus pagal transportavimo apkrovą, atstumą ir kėlimo reikalavimus.

Šoninės sienelės aukščio pritaikymas

Galimi šoninių sienelių aukščiai apima40, 60, 80, 100, 200, 300, 400 ir 500 mm, su kitais matmenimis pagal projekto reikalavimus.

Cleat tipas ir tarpai

T, C ir TC apkabas galima pasirinkti pagal medžiagos dydį, transportavimo kampą ir reikiamą keliamąją galią.

Funkcinė gumos formulė

Dėvėjimui atsparios, ugniai atsparios, aukštos temperatūros, alyvai atsparios ir žemos temperatūros gumos formulės gali būti sukonfigūruotos skirtingoms darbo aplinkoms.

Sutvirtinimo konstrukcija

Galima pridėti skersinį sutvirtinimą, kad būtų pagerinta pagrindo diržo atrama grįžtant, o papildoma skersinė plieninės vielos armatūra gali būti sukonfigūruota didelio smūgio medžiagų apkrovai.

Fiksuoto ilgio apdorojimas

YUFENG palaiko fiksuoto ilgio pjovimą ir pritaikytus matmenis kompaktiškai transportavimo įrangai ir konkrečiam projektui skirtiems įrenginiams.

Integruotas vulkanizavimas ir diržo veikimas

Vientisa karštoji vulkanizacija

Šoninės sienelės, tvarsčiai ir pagrindo diržas yra integruoti naudojant aukštos temperatūros vulkanizavimą, o ne pasikliaujant tik paviršiaus klijais. Tai padeda išlaikyti konstrukcijos vientisumą pakartotinio lenkimo ir skriemulio veikimo metu.

Vertikalus ir stačiu kampu transportavimas

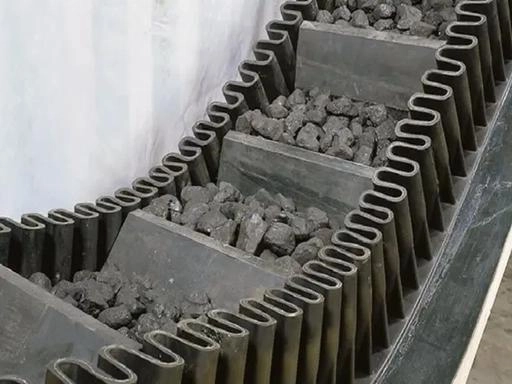

Gofruotose šoninėse sienelėse yra medžiaga iš šonų, o apkabos suteikia skersinę atramą. Priklausomai nuo sistemos konfigūracijos ir medžiagos charakteristikų, juosta gali būti naudojama transportuojant stačiu kampu ir vertikaliai.

Sumažintas medžiagų grąžinimas

Šoninių sienelių ir apkabų derinys sudaro atskiras medžiagos kišenes, padedančias sumažinti medžiagos slydimą ir išsiliejimą stačiose transportavimo atkarpose.

Lankstus konvejerio išdėstymas

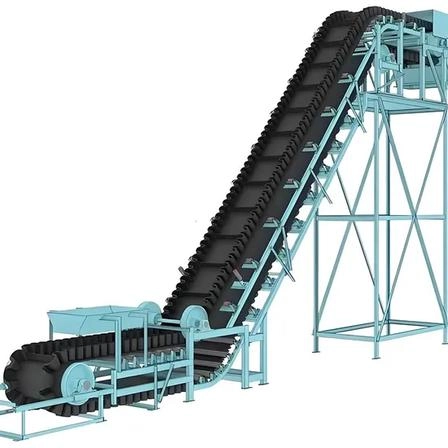

Šoninės sienelės konvejerių sistemos gali būti sukonfigūruotos horizontaliam į nuožulniam, Z ir S tipo išdėstymui, taip sumažinant tarpinių perdavimo taškų poreikį.

Skerdenos pasirinkimas įvairiems kroviniams

EP konstrukcijos paprastai tinka vidutinei apkrovai, o plieninės kordo konstrukcijos užtikrina didesnį atsparumą tempimui sunkioms ir ilgesnėms transportavimo sistemoms.

Žaliavų ir gamybos kontrolė

Pagrindas Karkasas

Didelio atsparumo EP audinys ir didelio stiprumo cinkuoto plieno kordas parenkami pagal reikiamą tempimo klasę.

Šoninė sienelė ir guma

Lankstūs gumos mišiniai, pasižymintys geru atsparumu lenkimui, naudojami šoninėms sienelėms ir apkaboms, kad atlaikytų nuolatinį judėjimą aplink skriemulius.

Dangtis ir klijavimo guma

Natūralų kaučiuką arba funkcinį sintetinį kaučiuką, pvz., NBR ir EPDM, galima pasirinkti pagal nusidėvėjimo, alyvos ir temperatūros reikalavimus.

Stiprinamieji komponentai

Skersinės standžios armatūros ir neplyšimo plieninės vielos konstrukcijos gali būti įtrauktos į specialias konstrukcijas, kur reikalinga papildoma atrama arba atsparumas smūgiams.

Prieš pradedant gamybą, kiekviena audinio, plieninio laido ir gumos medžiagų partija yra tikrinama dėl tempimo, lenkimo ir sukibimo.

Montavimas, sujungimas ir priežiūra

Karšto vulkanizavimo sujungimas

Nuolatinėms jungtims pagrindo diržas paruošiamas laiptuotais sluoksniais, o šoninės sienelės ir apkabos padėtis yra tiksliai išlygintos. Tada tarp diržo sluoksnių prieš vulkanizavimą esant kontroliuojamai temperatūrai ir slėgiui dedama atitinkama klijavimo guma.

Šaltojo klijavimo taisymas

Šaltas klijų taisymas gali būti naudojamas vietiniams paviršiaus pažeidimams arba avarinei priežiūrai. Jis nerekomenduojamas kaip pagrindinė laikančioji jungtis ilgalaikiam sunkiam darbui.

Konvejerio išdėstymo reikalavimai

Grąžinimo eigos metu diržui palaikyti turėtų būti naudojami šoninėms sienelėms pritaikyti grįžtamieji laisvieji ratai. PU smūginiai tuščiosios eigos turi būti įrengti šalia pakrovimo vietų, kur didelės medžiagos gali sukelti koncentruotą smūgį.

Diržo išlyginimas

Norint sumažinti juostos nuokrypį ir išlaikyti stabilų veikimą, reikiamais intervalais galima sumontuoti savaime išsilyginančius laisvuosius ratus ilgose transportavimo linijose.

Tinkami konvejerio komponentai

Konvejerio juostų serija

YUFENG Cleated ir šoninis konvejerio diržas gali tiekti medžiaginį konvejerio diržą, plieninio laido konvejerio juostą, raštuotą konvejerio juostą, šiurkštų viršutinį konvejerio diržą ir vamzdinį konvejerio juostą, kad atitiktų skirtingus transportavimo reikalavimus.

Konvejerio ritinėlių serija

Atitinkami komponentai yra loviniai ritinėliai, grįžtami ritinėliai, smūginiai ritinėliai, savaime išsilyginantys ritinėliai ir specialūs šoninių konvejerių ritinėliai.

Guminiai priedai

Konvejerio sistemos priežiūrai siūlomi dilimui atsparūs guminiai lakštai, konvejerio grindjuostės, remonto klijai ir vulkanizavimo pleistrų rinkiniai.

HDPE vamzdynų gaminiai

HDPE vandens vamzdis ir HDPE žemsiurbimo vamzdis gali būti tiekiamas pagalbiniams vandens ir srutų transportavimo darbams kasybos projektuose.

Pritaikyta pagalbinė paslauga

Volelio matmenys, šoninės sienelės aukštis, apkabos konfigūracija, diržo plotis ir gumos sudėtis gali būti koreguojami pagal inžinerinius brėžinius ir eksploatavimo sąlygas.

Standartai ir kokybės dokumentacija

Gamybos standartai

YUFENG šoninės sienelės konvejerio juostos gaminamos remiantisISO 14890, DIN 22102 ir GB/T 7984reikalavimus. Gali sekti plieninio laido pagrindo konstrukcijosDIN 22131, o taikomi požeminiai antipirenai modeliai gali būti gaminami pagalMT/T668.

Kokybės sertifikatai ir ataskaitos

Turima dokumentacija gali apimtiISO 9001 kokybės valdymo sertifikatas, CE dokumentai, SGS bandymų ataskaitos, anglies kasyklos saugos dokumentai ir gamyklos lenkimo ir nuovargio bandymų ataskaitos, priklausomai nuo produkto konfigūracijos ir paskirties rinkos.

Pagrindiniai veiklos rodikliai

Veiklos elementas	Standartinis reikalavimas	Testo standartas
EP karkaso lūžio pailgėjimas	≥300 %	ISO 6259
Tarpsluoksnio lupimo stiprumas	≥12 N/mm	ISO 2411
Nuolatinis pailgėjimas esant vardinei apkrovai	≤2,5 %	DIN 22102
Dangtelio gumos dilimo praradimas	≤0,8 cm³/1,61 km	ISO 4649
Šoninės sienelės šaknų sukibimo stiprumas	Po 10 000 lenkimo ciklų neatsiskiria	Gamyklinis lenkimo bandymas

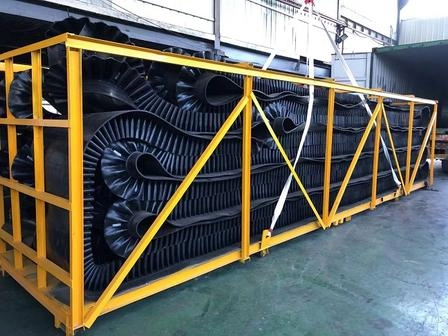

Pakavimas ir sandėliavimas

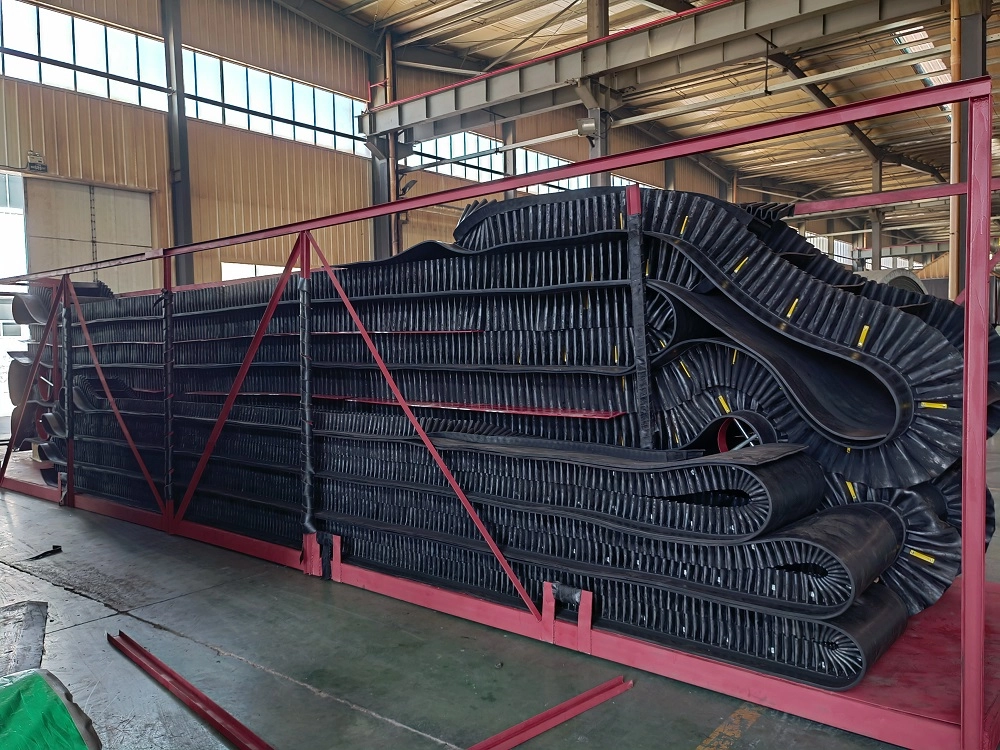

Vidutinio ir mažo pločio diržai

Maždaug 300–1000 mm pločio diržus galima pritvirtinti specialiomis metalinio rėmo atramomis, kad būtų apsaugotos gofruotosios šoninės sienelės transportavimo metu.

Didelio pločio plieniniai laido diržai

Sunkūs, maždaug 1200–2000 mm pločio šoniniai diržai gali būti tvirtinami sustiprintais plieniniais diržais ir mediniais padėklais konteineriams gabenti.

Iškirpti diržo sekcijas

Trumpos individualiai pritaikytos sekcijos yra atskirai apsaugotos putomis ar kitomis amortizuojančiomis medžiagomis, kad transportavimo metu būtų sumažintas trinkelių ir šoninių sienelių susidūrimas.

Sandėliavimo reikalavimai

Laikykite diržus horizontaliai sausame sandėlyje ir venkite ilgalaikio tiesioginių saulės spindulių, cheminių tirpiklių ir kitų sąlygų, kurios gali pagreitinti gumos senėjimą.

Kaip paprašyti šoninio konvejerio juostos kainos

Pagrindinis karkasas: EP arba plieninis laidas
Diržo plotis
Šoninės sienelės aukštis
Knokso tipas ir aukštis
Maksimalus transportavimo kampas
Medžiagos tipas ir gabalo dydis
Medžiagos temperatūra ir darbo terpė
Transportavimo atstumas ir kėlimo aukštis
Reikalingas kiekis
Paskirties uostas

YUFENG techniniai inžinieriai gali naudoti šiuos parametrus, kad nustatytų tinkamą transportavimo sistemos karkaso klasę, šoninės sienelės konfigūraciją ir apkabos struktūrą.

YUFENG pasaulinė kontaktinė informacija

Tiesioginis gamyklos kontaktas

El. paštas: jayce@yuphengbelt.com

WhatsApp / WeChat / mobilusis: +86 15318787602

Gamyklos adresas:Xiagou Village, ETDZ, Čingdao, Šandongas, Kinija

View as

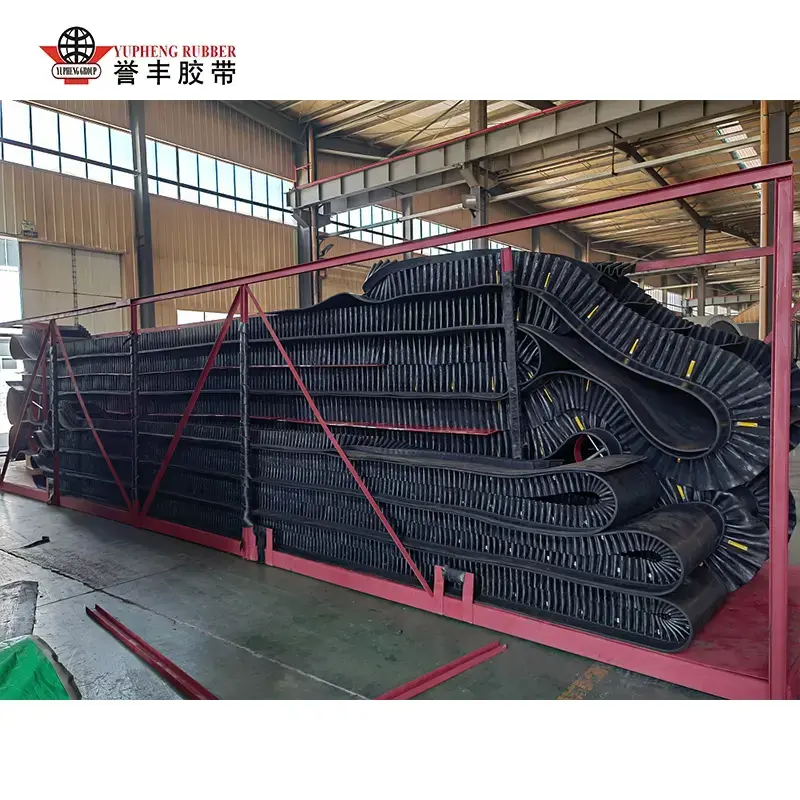

Stačios nuolydžio konvejerio juosta

YUFENG stačios nuolydžio konvejerio juosta yra didelės trinties gumos transportavimo sprendimas, skirtas dideliam birių medžiagų transportavimui kasybos, cemento, grūdų perdirbimo ir chemijos pramonėje. Palyginti su įprastomis plokščiomis konvejerio juostomis, kurios kenčia nuo medžiagų atmetimo ir išsiliejimo, kai pokrypis viršija 25°, YUFENG pagerina transportavimo stabilumą dėl didelės trinties neslystančio guminio paviršiaus ir lanksčios apsaugos nuo išsiliejimo struktūros.

Peržiūrėti daugiau >> Siųsti užklausą >>

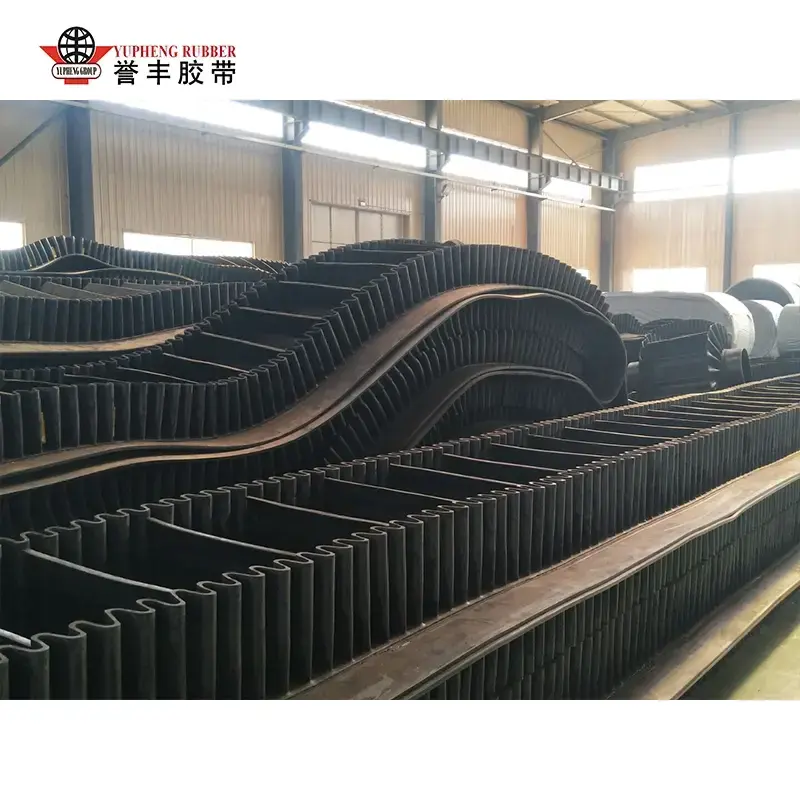

Konvejerio juosta su šoninėmis sienelėmis
