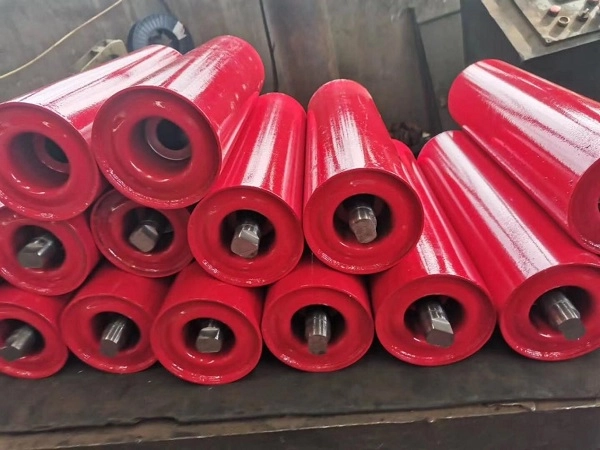

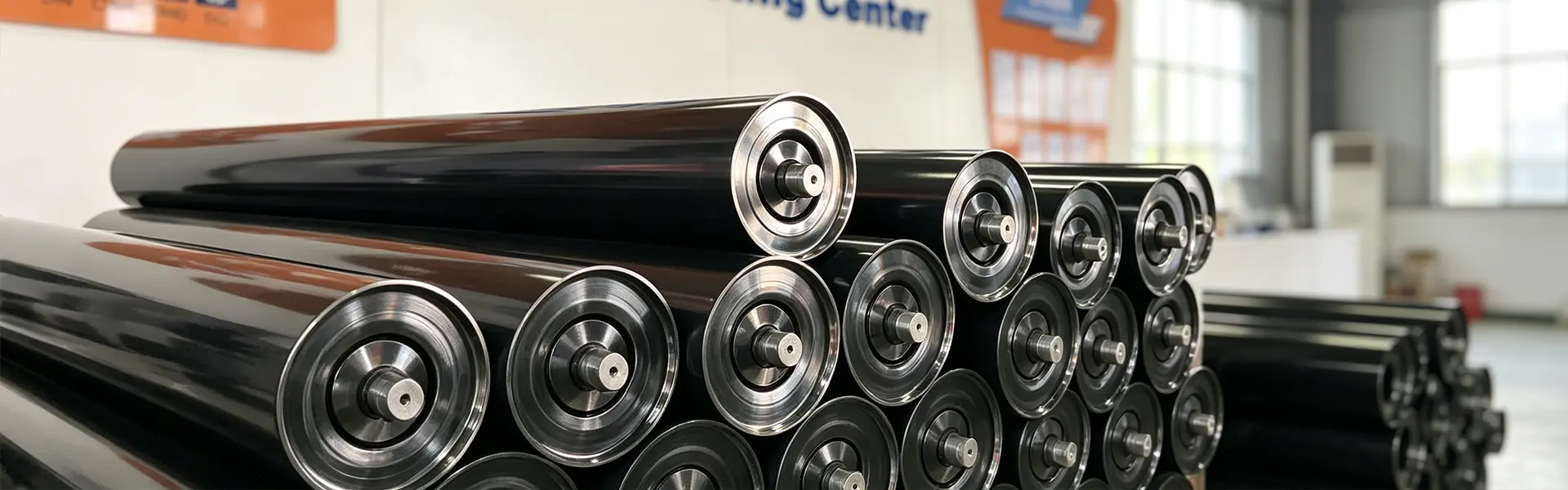

Didelio našumo nešiojamasis tuščiasvoris volas, skirtas konvejerių juostų sistemoms

YUFENG Nešiojamas tuščiosios eigos volas, taip pat žinomas kaip lovio laikiklio volas arba konvejerio nešiklis, yra pagrindinis atraminis komponentas, sumontuotas juostinio konvejerio viršutinėje medžiagoms nešančioje dalyje. Jis palaiko pakrautą konvejerio juostą, palaiko suprojektuotą lovio profilį, sumažina juostos nusvirimą ir padeda išlaikyti birių medžiagų centre nepertraukiamo transportavimo metu.

Laikiklis surenkamas iš plieninio arba HDPE ritinėlio apvalkalo, vientiso veleno, tikslaus giluminio griovelio guolio ir daugiasluoksnės sandarinimo sistemos. YUFENG tiekia anglinį plieną, cinkuotą, HDPE, PU atsiliekančią, savaime išsilygiuojančią ir spiralinę svirtį, skirtą kasybos, cemento, uostų, šiluminės energijos, chemijos ir kitoms masinio transportavimo reikmėms.

Galimi ritinėlių skersmenys: 76, 89, 108, 114, 133, 168, 194 ir 219 mm, ritinėlio ilgis, sienelės storis, guolių konfigūracija ir paviršiaus apdorojimas pritaikomas pagal konvejerio brėžinius ir darbo sąlygas.

Tipai pagal apvalkalo medžiagą

Anglies plieno nešiklis

Anglies plieno nešančios tuščiosios eigos užtikrina didelę apkrovą, konstrukcijos tvirtumą ir atsparumą smūgiams įprastoms sunkioms konvejerių sistemoms. Jie tinka kasybai, cemento gamykloms, šiluminėms elektrinėms, užpildams ir kitoms birių medžiagų transportavimui.

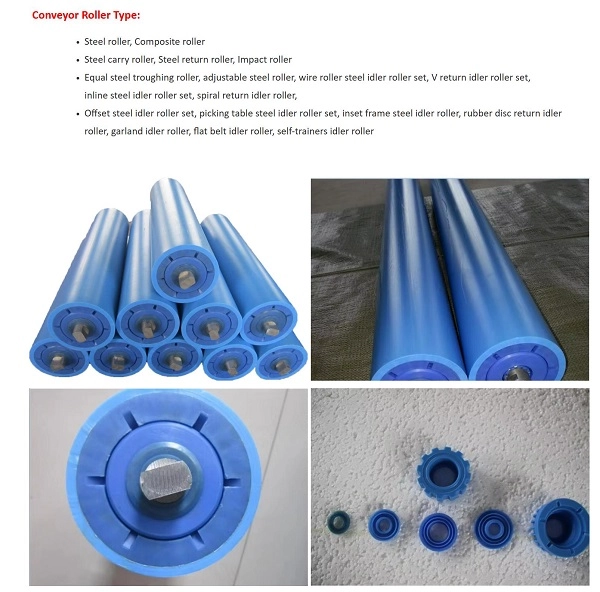

HDPE nešiojamasis tuščiaviduris

HDPE nešančiose tuščiavidurėse pavarose naudojamas didelio tankio polietileno apvalkalas, kuris nerūdija kaip įprasti plieniniai volai. Jie užtikrina atsparumą drėgmei, druskos purslams ir pasirinktoms rūgštinėms ar šarminėms terpėms, todėl tinka pakrantės uostuose, chemijos gamyklose ir drėgnoje atviros kasybos aplinkoje.

PU atsiliekantis nešiklis

PU atsilikę nešantys tuščiaviduriai naudoja elastinį poliuretano išorinį sluoksnį, kad sugertų dalį medžiagos smūgio didelės apkrovos vietose. Jie ypač tinka trupintuvo padavimo sekcijose, kur didelės ar aštrios medžiagos gali koncentruotai paveikti konvejerio juostą.

Volelio tipas	Pagrindinė charakteristika	Taikomos darbo sąlygos
Anglies plieno nešiklis	Didelė apkrova, didelis atsparumas smūgiams ir stabili kaina	Kasyba, cemento gamyklos, šiluminė energija ir sunkiųjų birių krovinių gabenimas
HDPE nešiojamasis tuščiaviduris	Nerūdžių, atsparus rūgštims ir šarmams, mažas veikimo triukšmas	Pakrantės uostai, chemijos gamyklos ir drėgna druskos rūko aplinka
PU atsiliekantis nešiklis	Elastinis išorinis sluoksnis smūgiams sugerti ir diržo apsaugai	Smulkintuvo padavimo ir didelio smūgio uždarymo sekcijos

Įvairių konvejerio sekcijų konfigūracijos

Lovio nešantis tuščiosios eigos volas

Trijų ritinėlių latako išdėstymas yra plačiausiai naudojama nešančiojo laisvojo rato konfigūracija, skirta juostinio konvejerio viršutinei apkrautai sekcijai. Galimi lovio kampai yra 30°, 35° ir 45°, todėl juosta gali suformuoti gilesnį nešimo lovelį ir padidina efektyvų medžiagos laikymo pajėgumą.

PU atsiliekantis smūginis nešantis tuščiosios eigos volas

PU buferiniai žiedai yra apvynioti aplink ritinėlio korpusą, kad būtų sumažintas smūgis, atsirandantis, kai ant konvejerio patenka didelės gabalėlių medžiagos. Volelis paprastai įrengiamas aplink trupintuvo padavimo ir kitų aukšto kritimo pakrovimo vietas, kad būtų sumažinta konvejerio juostos žala.

Savaime išsilyginantis nešantis tuščiosios eigos volas

Savaime išsilyginančioje nešančioje laisvojoje svirtyje yra vertikalūs kreipiamieji ritinėliai, kurie padeda koreguoti diržo nuokrypį darbo metu. Jis naudojamas tolimųjų atstumų konvejerio linijose, kur juostos sekimas yra svarbus siekiant sumažinti kraštų susidėvėjimą, medžiagos nuotėkį ir nestabilų transportavimą.

Cinkuotas antikorozinis nešantis tuščiosios eigos volas

Volo apvalkalas yra karštai cinkuotas, kad būtų padidintas atsparumas drėgmei ir atmosferinei korozijai. Ši konfigūracija tinka lauko sandėliams, medžiagų sandėliavimui po atviru dangumi ir transportavimo sistemoms, kurios veikiamos drėgnomis sąlygomis.

HDPE antikorozinis nešantis tuščiosios eigos volas

HDPE apvalkalas suteikia nemetalinį paviršių, kuris apsaugo nuo įprastų plieno rūdžių ir yra atsparus pasirinktai korozinei aplinkai. Jis tinka pakrančių prieplaukoms, chemijos gamykloms ir kitoms vietoms, kur purškiama druska arba cheminių medžiagų poveikis gali sutrumpinti įprastų plieninių volų tarnavimo laiką.

Spiralinis neprilipimą nešantis laisvosios eigos volas

Spiraliniame paviršiuje naudojama spiralinė išgaubta struktūra, padedanti pašalinti lipnų molį, šlapią smėlį ir kitas medžiagas, prilipusias prie konvejerio juostos. Ši konstrukcija padeda sumažinti medžiagų kaupimąsi aplink volą ir gali sumažinti veleno užsikimšimo riziką transportuojant šlapiomis sąlygomis.

Specifikacijos

Volelio skersmuo

YUFENG siūlo standartinius 76, 89, 108, 114, 133, 168, 194 ir 219 mm išorinius skersmenis. Tinkamas skersmuo turi būti parinktas atsižvelgiant į juostos plotį, greitį, apkrovą ir konvejerio konstrukciją.

Atitinkamas konvejerio juostos plotis

Nešiojamųjų laisvųjų ratų asortimentą galima suderinti su maždaug 500–2400 mm pločio konvejerio juosta. Volelio ilgį ir veleno matmenis galima pritaikyti pagal konvejerio rėmą ir atraminį laikiklį.

Konvejerio rėmo suderinamumas

YUFENG Carrying Idler Roller gaminiai yra sukurti taip, kad būtų suderinami su įprastais DTII, TD75 ir CEMA tipo konvejerių rėmų išdėstymais. Tikslūs matmenys turi būti patvirtinti pagal kliento esamą rėmo brėžinį prieš masinę gamybą.

Suderinamumas su diržais

Volai gali būti derinami su medžiaginio konvejerio juostos, plieninio laido konvejerio juostos, šoninio konvejerio juostos ir vamzdžių konvejerio juostos sistemomis pagal jų konstrukcinius reikalavimus ir juostos plotį.

Medžiagų ir paviršiaus apdorojimo parinktys

Ritininio apvalkalo medžiaga

Galimos apvalkalo medžiagos yra Q235 anglinis plienas, HDPE ir 304 nerūdijantis plienas. Anglies plienas skirtas naudoti didelėms apkrovoms, HDPE – korozijai jautrioms aplinkoms, o nerūdijantis plienas – skirtas naudoti, kai reikalingas didesnis atsparumas korozijai.

Paviršiaus apdorojimas

Paviršiaus variantai apima elektrostatinį miltelinį dažymą, karštąjį cinkavimą ir visišką PU atsilikimą. Tinkamas apdorojimas turi būti parinktas atsižvelgiant į drėgmę, koroziją, smūgius ir medžiagos savybes.

Guolių konfigūracija

YUFENG gali tiekti vietinius didelio tikslumo guolius arba importuotus SKF ir FAG C3 tarpinius guolius pagal eksploatavimo reikalavimus ir projekto specifikacijas.

Sandarinimo struktūra

Dvigubas arba trigubas kompozicinės sandarinimo konstrukcijos gali būti sukonfigūruotos naudojant daugiakanalius nailoninius labirintinius sandariklius ir guminius kontaktinius sandariklius, kad būtų apribotas dulkių ir vandens patekimas į guolio ertmę.

Specialios darbo sąlygos

Pagal paraišką galima aptarti specialias konfigūracijas, tokias kaip antipirenai ir antistatiniai ritinėliai požeminėms kasykloms arba žemai temperatūrai atsparūs volai šiaurinėms atviroms kasykloms.

Pagalbiniai priedai

Priklausomai nuo ritinėlio matmenų ir konvejerio rėmo konstrukcijos, gali būti tiekiami atitinkami nešimo laisvosios eigos laikikliai ir konvejerio atraminiai rėmai.

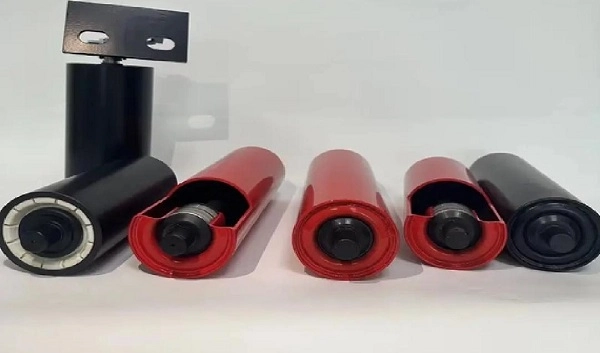

Struktūra ir žaliavos

Ritininis apvalkalas

Standartiniuose plieniniuose voluose naudojamas Q235 aukšto dažnio ERW plieninis vamzdis, o HDPE versijose naudojama gryna HDPE medžiaga. Korpuso matmenys ir sienelės storis gali būti reguliuojami pagal reikiamą apkrovą ir ritinėlio ilgį.

Ritininis velenas

Ritininis velenas naudojamas 45# šaltai temptas kietas apvalus plienas, užtikrinantis atsparumą lenkimui esant nuolatinei radialinei ir ašinei apkrovai. Veleno skersmuo ir galo konfigūracija gali būti suderinta su atraminiu laikikliu.

Guolis

Sukamajam mazgui naudojami C3 prošvaisos giliųjų griovelių rutuliniai guoliai. Guolių pasirinkimas turi įtakos pasipriešinimui važiavimui, temperatūros kilimui, tarnavimo laikui ir tinkamumui nuolatiniam konvejerio darbui.

Sandarinimo komponentai

Sandarinimo sistemoje naudojami itin tvirti nailoniniai labirinto komponentai kartu su oro sąlygoms atspariais nitrilo gumos sandarinimo žiedais. Daugiapakopė konstrukcija padeda sumažinti guolio ertmės užteršimą dulkėmis ir vandeniu.

Priimamų medžiagų patikrinimas

Plieninių vamzdžių, velenų ir guolių mėginiai imami ir tikrinami dėl atitinkamų matmenų ir eksploatacinių savybių reikalavimų prieš surinkimą. Medžiagos, kurios neatitinka gamyklinės patikros kriterijų, nėra išleidžiamos gamybai.

Spektaklis

Vežimo laisvosios eigos veikia nepertraukiamai, kol konvejeris veikia, todėl pasipriešinimas sukimuisi, koncentriškumas, guolių apsauga ir statinė apkrova yra svarbūs ritinėlio pasirinkimo rodikliai. YUFENG kontroliuoja apdirbimo ir surinkimo tikslumą, kad išlaikytų stabilų važiavimo našumą.

Veiklos elementas	Standartinis reikalavimas	Testo standartas
Sukimosi pasipriešinimo koeficientas	≤0,008	ISO 15365
Apsaugos nuo dulkių ir vandens laipsnis	IP65	IP bandymo standartas
Vardinis apkrovos tarnavimo laikas	≥30 000 darbo valandų	Gamyklinis pagreitinto senėjimo testas
Volelio apvalkalo koncentriškumas	≤0,5 mm	Rinkimo indikatoriaus testas
Guoliai nuo senėjimo Trukmė	≥500 h senėjimo aukštoje temperatūroje bandymas	Vidinis laboratorinis testas
Ašinė statinė guolio talpa	1,5 karto vardinė apkrova be deformacijos	Statinio slėgio bandymas

Faktinis tarnavimo laikas ir apkrovos charakteristikos priklauso nuo ritinėlio skersmens, korpuso storio, guolio konfigūracijos, diržo greičio, medžiagos apkrovos, darbo aplinkos ir priežiūros sąlygų.

Kokybės standartai

Konvejerių pramonės standartai

YUFENG volai gaminami atsižvelgiant į CEMA, GB/T 10595 ir ISO 15365 reikalavimus, taikomus konvejerio įrangai ir ritinėlių veikimui.

Saugos ir eksporto reikalavimai

Taikomos požeminės kasyklos ritinėlių konfigūracijos gali būti tiekiamos pagal atitinkamus anglies kasyklų saugos reikalavimus. Eksporto užsakymai gali būti paremti atitinkamais CE ir SGS tikrinimo dokumentais pagal pasirinktą produkto ir paskirties rinką.

Kokybiška dokumentacija

Galimi dokumentai gali apimti ISO9001 kokybės valdymo sertifikatą, CE eksporto dokumentus, SGS žaliavų patikrinimo ataskaitas, anglies kasyklos saugos bandymų dokumentus ir gamyklos atsparumo sukimuisi bei eksploatavimo trukmės bandymų ataskaitas.

Montavimas ir nešimas tuščiosios eigos keitimas

Naujo konvejerio rėmo montavimas

Nešimo laisvosios eigos atraminis laikiklis pirmiausia pritvirtinamas prie konvejerio rėmo pagal numatytą atstumą. Abu ritinėlio veleno galai sulygiuoti su kronšteino tvirtinimo angomis ir pritvirtinti nurodytais kaiščiais arba varžtais, o po to rankiniu būdu patikrinamas sukimasis, kad būtų patvirtintas sklandus veikimas.

Nusidėvėjusio nešiojimo tuščiaeigio mechanizmo keitimas

Prieš techninę priežiūrą konvejeris turi būti sustabdytas ir atskirtas nuo maitinimo šaltinio. Pašalinus veleno fiksavimo komponentus, pažeistą nešimo laisvą ratą galima nuimti ir pakeisti nauju voleliu. Prieš paleidžiant konvejerį, reikia patikrinti sukimąsi ir juostos išlygiavimą.

Savaime išsilyginanti tuščiosios eigos padėtis

Tolimųjų atstumų transportavimo linijose tinkamais intervalais galima montuoti savaime išsilyginančius nešančius laisvuosius ratus, o pagal pateiktą konfigūraciją ir eksploatavimo sąlygas siūlomas maždaug 80–100 m.

Smūginis tuščiosios eigos mechanizmas

Smulkintuvų padavimo taškuose maždaug 5 m atstumu nuo užkimšimo taško galima išdėstyti maždaug tris ar penkias PU atsiliekančių smūginių laisvųjų ratų grupes, kad būtų paskirstytas medžiagos smūgis ir apsaugota konvejerio juosta.

Atitinkami konvejerių sistemos produktai

Konvejerio juostų serija

YUFENG gali tiekti audinio konvejerio juostą, plieninio laido konvejerio juostą, šoninį konvejerio diržą, vamzdžių konvejerio juostą, raštuotą konvejerio juostą ir grubų viršutinį konvejerio diržą įvairiems masinio transportavimo darbams.

Riedučių priedai

Pagalbiniai gaminiai apima lovio, smūgio, savaime išsilyginančius ir grįžtančius tuščiosios eigos laikiklius, atraminius stovus ir kitus ritinėlių tvirtinimo komponentus.

Guminiai priedai

Konvejerio montavimui ir priežiūrai siūlomi dilimui atsparūs guminiai lakštai, konvejerio grindjuosčių guma, vulkanizavimo taisymo klijai ir pleistrų rinkiniai.

HDPE vamzdynų serija

HDPE vandens vamzdis ir HDPE žemsiurbimo vamzdis gali būti tiekiamas pagalbiniam skysčių transportavimui kasybos ir pramonės projektuose.

Individualus apdorojimas

Volelio skersmuo, korpuso sienelės storis, veleno matmenys, sandarinimo konstrukcija ir kiti parametrai gali būti koreguojami pagal kliento brėžinius ir konkrečias eksploatavimo sąlygas.

Pakavimas ir sandėliavimas

Mažo skersmens ritinėliai

76, 89 ir 108 mm nešiojimo laisvosios eigos gali būti surištos su plienine viela, apsaugotos plastikiniais dangteliais abiejuose veleno galuose ir supakuotos į tvirtus medinius dėklus tarptautiniam transportavimui.

Didelio skersmens volai

168, 194 ir 219 mm sunkūs nešimo laisvieji ratai gali būti išdėstyti ant medinių padėklų, apvynioti apsaugine plastikine plėvele ir pritvirtinti konteinerių transportavimui.

HDPE nešiojimo tuščiosios eigos

HDPE volai gali būti atskirti amortizuojančiomis medžiagomis, kad būtų sumažintas paviršiaus susidūrimas, įbrėžimai ir deformacija pakrovimo ir iškrovimo metu.

Laikymo sąlygos

Volai turi būti laikomi horizontaliai ant padėklų, kurių rekomenduojamas krovimo aukštis ne didesnis kaip 1,2 m. Laikant lauke, reikia uždengti vandeniui atsparią dangą ir vengti ilgalaikio lietaus vandens poveikio.

Kaip pasirinkti tinkamą nešiojamą tuščiosios eigos volą

Konvejerio juostos plotis

Nurodykite konvejerio juostos plotį ir esamus rėmo matmenis, kad būtų galima patvirtinti tinkamą ritinėlio ilgį, veleno matmenis ir laikiklio konfigūraciją.

Volelio skersmuo ir tipas

Pasirinkite išorinį skersmenį ir konstrukciją pagal juostos greitį, medžiagos apkrovą, transportavimo sekciją ir smūgio sąlygas. Lovio, smūginės ir savaime išsilyginančios nešančios tuščiosios eigos konvejerio sistemoje atlieka skirtingas funkcijas.

Darbo aplinka

Pateikite informaciją apie drėgmę, druskos purškimą, cheminį poveikį, naudojimą lauke, temperatūrą ir medžiagų charakteristikas. Tai lemia, ar tinkamesnis anglinis plienas, cinkuotas plienas, HDPE, nerūdijantis plienas ar PU.

Medžiagos gabalo dydis ir poveikis

Didelėms arba aštrioms birioms medžiagoms gali prireikti PU atsiliekančių smūginių laisvųjų ratų, pernešančių aplink pakrovimo vietas, o įprastoms medžiagoms gabenti galima naudoti standartinius anglinio plieno lovelius.

Paprašykite nešimo tuščiosios eigos volo kainos pasiūlymo

Reikalingi techniniai parametrai

Norėdami gauti tikslią gamyklos kainą, pateikite atitinkamą konvejerio juostos plotį, išorinį ritinėlio skersmenį, nešiklio tipą, darbo aplinką, medžiagų charakteristikas, bendrą užsakymo kiekį ir paskirties prievadą.

YUFENG techniniai inžinieriai gali įvertinti tinkamą ritinėlio skersmenį, korpuso medžiagą, guolį, sandarinimo konstrukciją ir atraminį laikiklį pagal konvejerio sistemos reikalavimus.

YUFENG pasaulinė kontaktinė informacija

El. paštas

jayce@yuphengbelt.com

WhatsApp / WeChat / mobilusis

+86 15318787602

Gamyklos adresas

Xiagou Villege, ETDZ, Čingdao, Šandongas, Kinija

View as

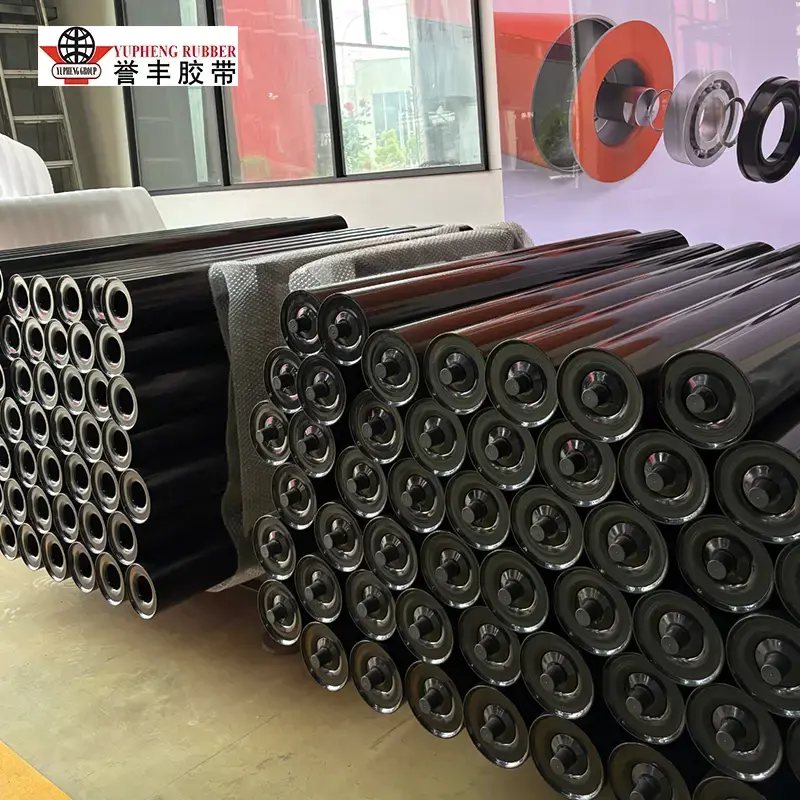

Lovų tuščiosios eigos volas

YUFENG Troughing Idler Roller sukurtas sunkioms birių medžiagų transportavimui, užtikrina stabilų diržo atramą ir krovinių gabenimą kasybos, šiluminės energijos, cemento, grūdų ir uosto konvejerių sistemoms. Pagaminta pagal CEMA, ISO ir MT/T 821 standartus, jame yra daugiasluoksnis labirintinis sandarinimas, apsaugantis guolius nuo dulkių, vandens ir srutų. Galimi 20°, 35° ir 45° lovio kampai, kad būtų galima pritaikyti transportavimo reikalavimus.

Peržiūrėti daugiau >> Siųsti užklausą >>

Vienodo ilgio tuščiosios eigos volas

Dėl simetriškos trijų ritinėlių atramos „YUFENG Equal Length Troughing Idler Roller“ yra patikimas sprendimas birių medžiagų konvejeriams gabenti. Sukurtas kasybos, šiluminės energijos, cemento, grūdų ir uosto reikmėms, jis turi daugiasluoksnį labirintinį sandarinimą, kad apsaugotų vidinius guolius nuo dulkių, vandens ir srutų. Galima įsigyti su 20°, 35° ir 45° lovių kampais stabiliam, didelės galios transportavimui.

Peržiūrėti daugiau >> Siųsti užklausą >>

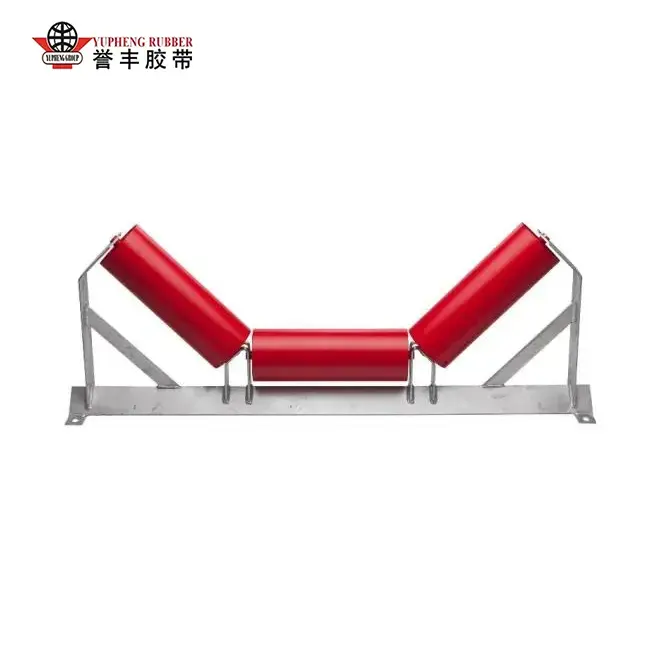

Didelės apkrovos tuščiosios eigos volas

Sukurtas didelio tonažo birių medžiagų transportavimui, YUFENG Heavy Duty Troughing Idler Roller turi sustiprintą 3 ritinėlių guolių rėmą ir pažangią sandarinimo sistemą, skirtą atšiaurioms kasybos, energijos, cemento ir uosto aplinkoms. Naudodami 20°, 30°, 35° ir 45° lovio kampo parinktis, jis palaiko didesnį transportavimo pajėgumą, tuo pačiu sumažindamas medžiagos išsiliejimą ir apsaugo guolius nuo dulkių, srutų, druskos rūko ir karščio poveikio.

Peržiūrėti daugiau >> Siųsti užklausą >>

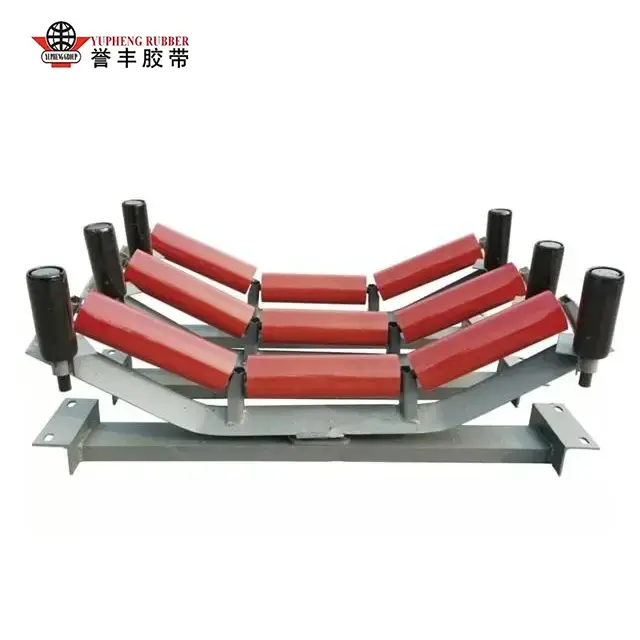

Savaime išsilyginantis tuščiosios eigos mechanizmas
