Impact Idler Roller gamyklos tiesioginis tiekimas kasybos ir karjerų konvejerių sistemoms

YUFENG Smūginis tuščiosios eigos volas, taip pat žinomas kaip buferinis tuščiasvoris arba amortizacinis konvejerio volas, yra sumontuotas juostinių konvejerių padavimo ir uždarymo vietose, kad sugertų smūgį, atsirandantį, kai birios medžiagos krenta ant konvejerio juostos. Volelis sujungia plieninį arba HDPE apvalkalą su elastiniais gumos arba poliuretano buferio komponentais, kad paskirstytų smūgio jėgas ir sumažintų konvejerio juostos ir atraminės konstrukcijos įtempimą.

YUFENG tiekia segmentuotą guminį žiedą, integruotą PU užtvarą, HDPE, smūginius, cinkuotus ir ugniai atsparius antistatinius smūginius laisvosios eigos, skirtus kasybos, cemento, užpildų, uosto, chemijos ir anglies tvarkymo sistemoms. Volelio skersmuo, buferinė medžiaga, guminio žiedo storis, kietumas, sandarinimo struktūra ir guolio konfigūracija gali būti parenkami pagal diržo plotį, medžiagos gabalo dydį, kritimo aukštį ir darbo aplinką.

Tipai pagal buferio struktūrą

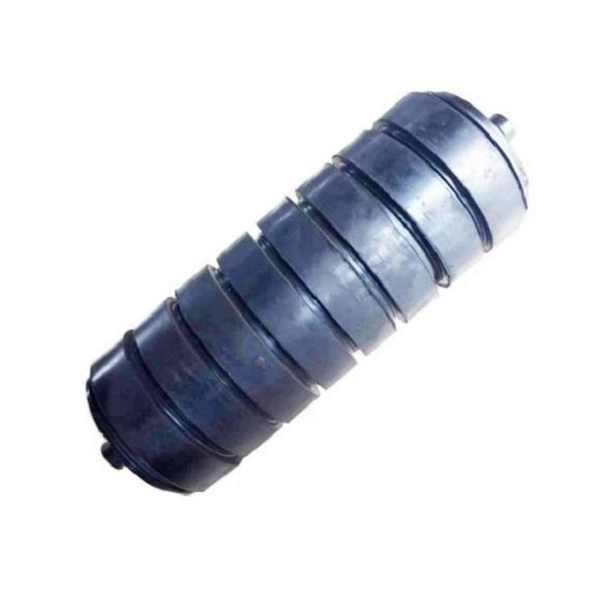

Segmentinis guminis žiedas, veikiantis tuščiąja eiga

Segmentinė guminio žiedo smūginė tuščioji skriemulys susideda iš kelių nepriklausomų elastinių guminių žiedų, išdėstytų aplink ritinėlio korpusą. Atskirų žiedų konstrukcija leidžia pakeisti atskirą pažeistą žiedą, nebūtinai pakeičiant viso volo, todėl jis tinka bendroms kasyklų, karjerų ir vidutinio poveikio krovimo stotims.

Integruotas PU atsilikimo smūgio tuščiosios eigos mechanizmas

Integruota PU smūginė tuščioji svirtis naudoja ištisinį poliuretano buferinį sluoksnį aplink volą. Vientisa konstrukcija sumažina žiedo poslinkį ir užtikrina atsparumą dilimui tais atvejais, kai susidaro dideli medžiagos gabalėliai, didesnis kritimo aukštis ir pasikartojantys stiprūs smūgiai.

HDPE Shell Impact Idler

DTPE smūginiame tuščiaviduryje naudojamas plastikinis ritininis apvalkalas su tinkama buferine struktūra korozinei aplinkai. Jo nemetalinis paviršius apsaugo nuo įprastų plieno rūdžių ir gali būti naudojamas pakrantės uostuose, chemijos gamyklose ir kitose druskos rūko arba drėgmės veikiamose pakrovimo vietose.

Volelio tipas	Pagrindinė charakteristika	Taikomos darbo sąlygos
Segmentinis guminis žiedas, veikiantis tuščiąja eiga	Didelė amortizacija ir keičiami atskiri žiedai	Bendrosios kasyklos ir karjero vidutinio poveikio pakrovimo vietos
Integruotas PU atsilikimo smūgio tuščiosios eigos mechanizmas	Dėvėjimui atsparus vientisas buferinis sluoksnis su stabilia padėtimi	Didelio kritimo ir sunkių vienkartinių medžiagų pakrovimo vietos
HDPE Shell Impact Idler	Nerūdijantis ir atsparus pasirinktai korozinei aplinkai	Pakrantės uostai ir chemijos gamyklų pakrovimo aikštelės

Įvairių konvejerio sekcijų konfigūracijos

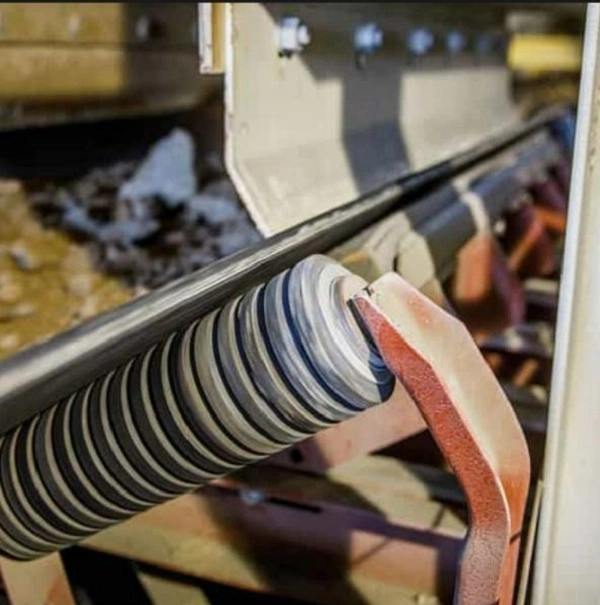

Segmentinis guminis žiedas, veikiantis tuščiosios eigos volas

Keli nepriklausomi guminiai žiedai užtikrina paskirstytą elastingą amortizaciją pakrovimo vietoje. Kai žiedas pažeidžiamas arba susidėvi, keičiamo žiedo konstrukcija gali supaprastinti priežiūrą, palyginti su viso ritinėlio agregato pakeitimu.

Integruotas PU atsilikimo smūginis tuščiosios eigos volas

Ištisinis PU išorinis sluoksnis suteikia vienodą smūgiams atsparų paviršių ir yra tinkamas didelėms gabalinėms medžiagoms, kurios sukuria pakartotinį koncentruotą smūgį. Jo vientisa konstrukcija leidžia išvengti šoninio judėjimo, kuris gali atsirasti naudojant atskirus žiedus.

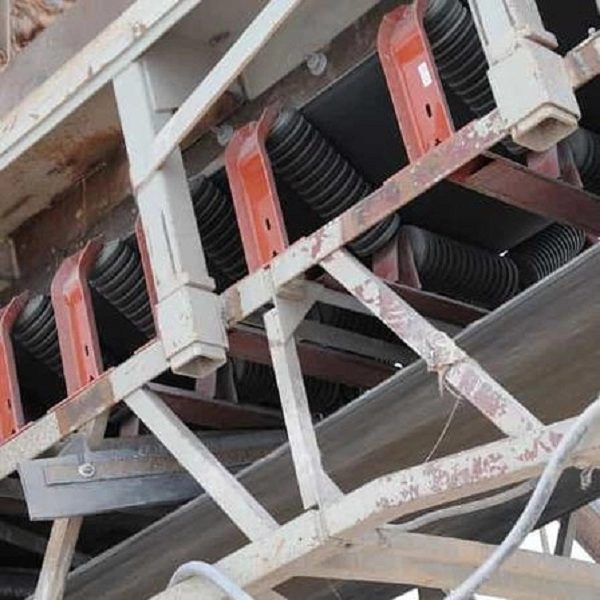

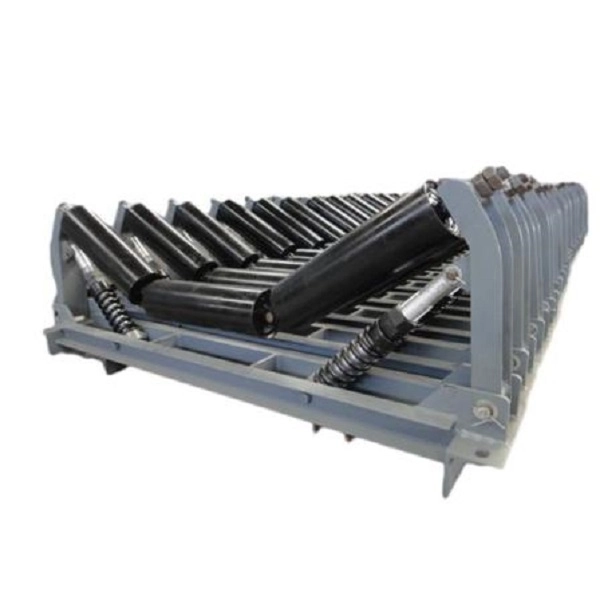

Per Impact Idler grupę

Trijų ritinėlių 30°, 35° arba 45° smūgio mechanizmas padidina palaikomą diržo plotą ir paskirsto medžiagos poveikį keliose ritinėlio padėtyse. Jis tinka plačioms ir sunkioms konvejerio juostoms, vežančioms didelius birių medžiagų kiekius.

Karštai cinkuota smūginė tuščioji pavara

Cinkuoto plieno paviršius suteikia papildomą apsaugą nuo korozijos lauko ir drėgnose apkrovos vietose. Jis gali būti naudojamas lauko aikštelėse, agregatų gamyklose ir kitose vietose, kur volas yra veikiamas atmosferos drėgmės.

HDPE antikorozinis tuščiosios eigos volas

HDPE apvalkalas pašalina metalo paviršiaus rūdis ir gali būti pasirinktas ten, kur druskos purškimas, drėgmė ar pasirinktos cheminės medžiagos gali paveikti įprastus plieninius volus. Jis tinka pakrančių prieplaukoms ir cheminių medžiagų pakrovimo stotims.

Ugnį sulaikantis antistatinis smūginis tuščiosios eigos mechanizmas

Ši konfigūracija sujungia laidžią buferinę medžiagą su antipireno savybėmis, skirtomis požeminėms anglių kasyklų pakrovimo vietoms. Konkretus volas ir atraminė sistema turėtų būti parinkti pagal kasykloje taikomus saugos reikalavimus.

Specifikacijos

Volelio skersmuo

YUFENG siūlo standartinius 76, 89, 108, 114, 133, 168, 194 ir 219 mm išorinius skersmenis. Renkantis skersmenį reikia atsižvelgti į juostos plotį, greitį, smūgio apkrovą ir konvejerio rėmo konstrukciją.

Atitinkamas konvejerio juostos plotis

Ritinėlių seriją galima derinti su maždaug 500–2400 mm pločio konvejerio juostomis. Volelio ilgį, veleno matmenis ir buferio išdėstymą galima pritaikyti pagal konvejerio struktūrą.

Buferio žiedo storis ir kietumas

Gumos arba PU buferio komponentų storis ir kietumas gali būti reguliuojamas pagal medžiagos gabalėlio dydį, kritimo aukštį ir numatomą smūgio intensyvumą.

Konvejerio rėmo suderinamumas

YUFENG Impact Idler Rollers galima konfigūruoti DTII, TD75 ir CEMA tipo konvejerių rėmams. Gali būti pateikti esami rėmo brėžiniai arba ritinėlių matmenys, kad būtų galima pakeisti ir suderinti projektą.

Smūgio absorbcija ir ritinėlių dizainas

Elastinis buferinis sluoksnis

Guminis arba poliuretano buferinis sluoksnis suteikia elastingą deformaciją, kai biri medžiaga krenta ant diržo, sumažindamas tiesioginį smūgio energijos perdavimą diržo karkasui ir laikančiąjai konstrukcijai.

Paskirstytas poveikio palaikymas

Naudojant kelis smūginius volelius visoje pakrovimo srityje, smūgio jėga paskirstoma, o ne sutelkiama visa apkrova viename taške. Ritinėlių skaičius ir atstumas turi būti nustatomi atsižvelgiant į medžiagos svorį, kritimo aukštį ir konvejerio konstrukciją.

Volelio koncentriškumas

Tikslus vamzdžio ir veleno apdirbimas padeda išlaikyti stabilų ritinėlio sukimąsi esant didelei apkrovai. Nurodytai standartinei konfigūracijai YUFENG nurodo ≤0,5 mm ritinėlio korpuso koncentriškumą.

Guolių apsauga

Daugiapakopės labirintinės ir guminės kontaktinės sandarinimo sistemos padeda apsaugoti guolio ertmę nuo dulkių, vandens ir medžiagų užteršimo eksploatuojant birių krovinių krovimo stotyse.

Tinkinimo parinktys

Buferinė medžiaga

YUFENG siūlo natūralios gumos buferinius žiedus, integruotus PU poliuretano sluoksnius ir HDPE pagrindu sukurtas konfigūracijas pagal smūgio, nusidėvėjimo ir korozijos reikalavimus.

Ritininio apvalkalo medžiaga

Galimi Q235 anglinio plieno ir 304 nerūdijančio plieno korpuso variantai. HDPE korpuso konfigūracijas taip pat galima pasirinkti korozijai jautrioje aplinkoje.

Paviršiaus apdorojimas

Plieniniams ritininiams korpusams galima dengti elektrostatiniu būdu ir karštuoju cinkavimu, o pagal pasirinktą smūgio konfigūraciją gali būti tiekiamos PU arba guminės išorinės konstrukcijos.

Sandarinimo sistema

Dvigubos arba trigubos kompozicinės nailono labirintinės sandarinimo konstrukcijos gali būti sukonfigūruotos su guminiais kontaktiniais sandarikliais, kad būtų pagerinta apsauga nuo dulkių ir vandens aplink guolio mazgą.

Guolių konfigūracija

Buitinius didelio tikslumo guolius arba importuotus SKF/FAG C3 tarpinius guolius galima pasirinkti pagal nuolatinio veikimo reikalavimus ir kliento specifikacijas.

Speciali aplinkos konfigūracija

Žemai temperatūrai atsparios arba ugniai atsparios antistatinės buferinės medžiagos gali būti nurodytos šaltojo regiono ir požeminės kasybos reikmėms pagal reikalingas darbo sąlygas.

Medžiagos ir kokybės kontrolė

Ritininis apvalkalas

Standartiniuose plieniniuose smūginiuose tuščiosiose eigose naudojamas Q235 aukšto dažnio ERW plieno vamzdis, o HDPE modeliuose naudojama gryna HDPE medžiaga. Korpuso matmenys ir sienelės storis gali būti suderinti su nurodyta smūgio apkrova.

Ritininis velenas

Velenas naudoja standartinės konfigūracijos 45# šaltai temptą kietą apvalų plieną, užtikrinantį atsparumą lenkimui, veikiant pakartotiniam smūgiui ir radialinei apkrovai.

Buferinė medžiaga

Didelio elastingumo natūralaus kaučiuko arba dilimui atsparaus poliuretano žaliava parenkama pagal reikiamą smūgio sugėrimo ir trinties charakteristikas.

Guolis

C3 tarpo gilaus griovelio rutuliniai guoliai užtikrina besisukantį ritinėlio atramą. Guolių pasirinkimas įtakoja pasipriešinimą važiavimui, šilumos susidarymą ir tarnavimo laiką.

Sandarinimo komponentai

Itin tvirti nailoniniai labirinto žiedai ir oro sąlygoms atsparios nitrilo gumos sandarikliai naudojami siekiant apsaugoti guolio ertmę nuo dulkių ir drėgmės.

Priimamų medžiagų patikrinimas

Plieninių vamzdžių, velenų, guolių ir buferinių medžiagų mėginiai paimami, kad būtų galima nustatyti tinkamas sukimosi, matmenų, senėjimo ir su smūgiu susijusias savybes, prieš patenkant į surinkimo dirbtuves.

Veiklos rodikliai

Veiklos elementas	Standartinis reikalavimas	Testo standartas
Sukimosi pasipriešinimo koeficientas	≤0,008	ISO 15365
Apsaugos nuo dulkių ir vandens laipsnis	IP65	IP bandymo standartas
Vardinis apkrovos tarnavimo laikas	≥30 000 darbo valandų	Gamyklinis pagreitinto senėjimo testas
Volelio apvalkalo koncentriškumas	≤0,5 mm	Rinkimo indikatoriaus testas
Guminio buferio žiedo dilimo praradimas	≤1,0 cm³/1,61 km	ISO 4649
Anti-senėjimo laikas	≥500 h senėjimo aukštoje temperatūroje bandymas	Vidinis laboratorinis testas

Faktinė smūgio sugertis, tarnavimo laikas ir apkrova priklauso nuo ritinėlio skersmens, buferinės medžiagos, kietumo, diržo pločio, medžiagos gabalėlio dydžio, kritimo aukščio, transportavimo greičio ir darbo aplinkos.

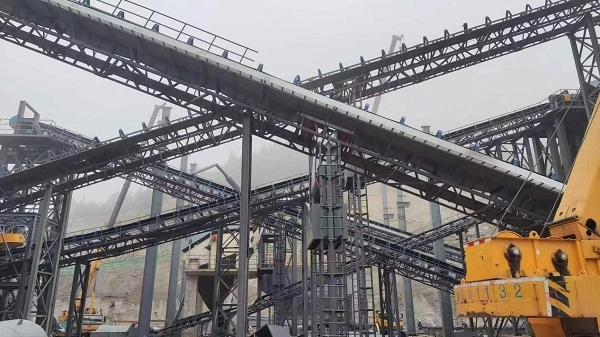

Montavimas ir keitimas

Naujo maitinimo rėmelio montavimas

Smūgio laisvosios eigos atraminis rėmas yra pritvirtintas projektuotoje uždarymo padėtyje. Abu veleno galai sulygiuoti su atraminiais laikikliais ir užfiksuoti nurodytais kaiščiais arba varžtais. Prieš pradedant eksploatuoti konvejerį, visa grupė turi laisvai suktis.

Impact Idler grupės susitarimas

Didelio kritimo trupintuvo padavimo taškuose maždaug 5 m atstumu nuo pakrovimo zonos galima išdėstyti maždaug tris ar penkias smūginių tuščiavidurių grupes, kad būtų paskirstytas koncentruotas medžiagos smūgis. Tikslus išdėstymas turėtų būti nustatytas pagal konvejerio konstrukciją.

Buferio žiedo keitimas

Segmentuotų guminių žiedų konfigūracijų atveju pažeistą atskirą buferio žiedą galima pakeisti, kai leidžia ritinėlio konstrukcija. Jei ritinio vamzdis, velenas arba guolis yra pažeisti, reikia pakeisti visą ritinėlio agregatą.

Saugumas keitimo metu

Prieš atliekant smūginio tuščiosios eigos techninę priežiūrą, konvejeris turi būti sustabdytas ir atskirtas nuo maitinimo šaltinio. Sumontavus, prieš paleidžiant įrangą reikia patikrinti ritinėlio sukimąsi, veleno fiksavimą ir diržo išlygiavimą.

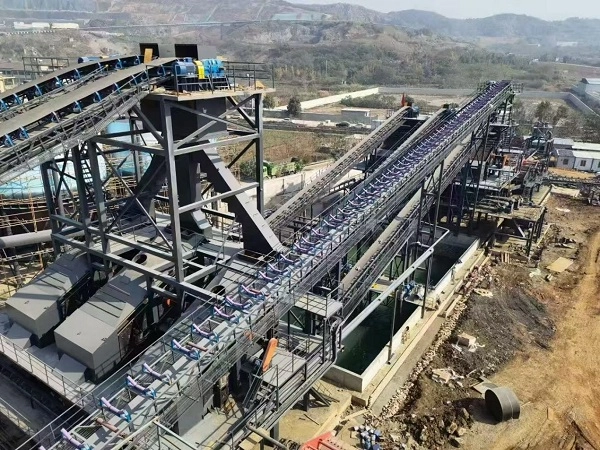

Paraiškos pagal įkėlimo sąlygas

Smulkintuvo padavimo taškai

Smūginės tuščiosios eigos dažniausiai įrengiamos žemiau trupintuvo išleidimo taškų, kur dideli akmenys ar rūda gali nukristi iš didelio aukščio ir sukelti koncentruotą poveikį konvejerio juostai.

Kasyba ir karjerų eksploatavimas

Rūdos, užpildų ir akmens krovimo sistemoms galima pasirinkti segmentuotus guminius ir PU smūginius laisvuosius ratus pagal medžiagos gabalo dydį, pakrovimo aukštį ir konvejerio talpą.

Cemento ir užpildų gamyklos

Smūginių ritinėlių grupės gali palaikyti konvejerio sekcijas, iš smulkinimo ar sijojimo įrangos priimančias kalkakmenį, klinkerį, žvyrą ir kitas birias medžiagas.

Pakrantės ir cheminių medžiagų pakrovimo zonos

DTPE smūginės tuščiosios eigos gali būti naudojamos tais atvejais, kai druskos purškimas, drėgmė ar pasirinktos cheminės medžiagos kelia įprastų plieno komponentų korozijos riziką.

Požeminė kasyba

Požeminėms pakrovimo vietoms, kur konvejerio sistema turi atitikti atitinkamus kasyklos saugos reikalavimus, gali būti tiekiamos taikomos antipireninės ir antistatinės smūginės tuščiosios eigos konfigūracijos.

Standartai ir kokybės dokumentacija

Konvejerių pramonės standartai

YUFENG Impact Idler Rollers gaminami atsižvelgiant į CEMA, GB/T10595 ir ISO15365 reikalavimus, taikomus konvejerio įrangai ir ritinėlių veikimui.

Saugos reikalavimai

Požeminių kasyklų volai gali būti sukonfigūruoti pagal atitinkamus anglių kasyklų saugos reikalavimus. Taikomas sertifikatas priklauso nuo konkrečios produkto struktūros ir projekto reikalavimų.

Eksporto dokumentacija

Galimi dokumentai gali apimti ISO9001 kokybės valdymo sertifikatą, CE eksporto dokumentus, SGS žaliavų tikrinimo ataskaitas, anglių kasyklų saugos bandymų dokumentus ir gamyklos atsparumo smūgiams bei eksploatavimo trukmės bandymų ataskaitas pagal gaminio konfigūraciją.

Atitinkami konvejerių sistemos produktai

Konvejerio juostų serija

YUFENG gali tiekti audinio konvejerio juostą, plieninio laido konvejerio juostą, šoninį konvejerio diržą, vamzdžių konvejerio juostą, raštuotą konvejerio juostą ir grubų viršutinį konvejerio diržą, skirtą visoms birių medžiagų tvarkymo sistemoms.

Kiti konvejerių ritinėliai

Atraminiai ritinėliai yra lovių nešimo laisvosios eigos, grįžtamosios tuščiosios eigos, savaime išsilyginančios tuščiosios eigos ir atitinkami atraminiai laikikliai skirtingoms konvejerio sekcijoms.

Guminiai priedai

Montavimui ir priežiūrai gali būti tiekiami dilimui atsparūs guminiai lakštai, konvejerio grindjuostės, vulkanizavimo taisymo klijai ir pleistrų rinkiniai.

HDPE vamzdynų serija

HDPE vandens vamzdis ir HDPE žemsiurbimo vamzdis gali būti tiekiamas pagalbiniam vandens ir srutų transportavimui kasybos ir pramonės projektuose.

Individualus apdorojimas

Volelio skersmuo, korpuso sienelės storis, buferio kietumas, guminio žiedo matmenys ir sandarinimo konstrukcija gali būti koreguojami pagal kliento darbo brėžinius ir smūgio sąlygas.

Pakavimas ir sandėliavimas

Mažo skersmens smūginiai volai

76, 89 ir 108 mm smūginiai volai gali būti komplektuojami su plienine viela, ant abiejų veleno galų uždėti apsauginius dangtelius ir supakuoti į tvirtus medinius dėklus transportavimui.

Dideli didelio smūgio volai

168, 194 ir 219 mm smūginiai volai gali būti išdėstyti ant medinių padėklų, apsaugoti plastikine plėvele ir pritvirtinti, kad būtų sumažintas paviršiaus pažeidimas ir judėjimas konteinerių transportavimo metu.

HDPE smūginiai tuščiosios eigos

DTPE smūginiai volai gali būti atskirti putplasčiu arba kitomis amortizuojančiomis medžiagomis, kad būtų išvengta susidūrimo ir paviršiaus pažeidimo pakrovimo ir iškrovimo metu.

Sandėliavimo reikalavimai

Smūginiai volai turi būti laikomi horizontaliai ant padėklų, kurių krovimo aukštis ne didesnis kaip 1,2 m. Gumos ir PU buferio komponentai turi būti apsaugoti nuo ilgalaikių tiesioginių saulės spindulių, aukštos temperatūros, lietaus vandens ir kitų sąlygų, kurios gali pagreitinti medžiagos senėjimą.

Kaip pasirinkti tinkamą smūginį tuščiosios eigos volą

Medžiagos kritimo aukštis

Medžiagos kritimo aukštis yra svarbus parametras, nes didesni kritimo atstumai sukuria didesnę smūgio energiją. Buferinė medžiaga ir smūginio ritinėlio išdėstymas turi būti parenkami atsižvelgiant į faktinį pakrovimo aukštį.

Medžiagos gabalo dydis

Didelėms ir aštrioms gumulinėms medžiagoms reikalinga stipresnė smūgių sugertis ir jos gali būti geriau pritaikytos PU arba sustiprintos gumos smūgio konstrukcijoms nei standartiniai volai.

Konvejerio juostos plotis

Pateikite konvejerio juostos plotį ir esamus rėmo matmenis, kad būtų galima tinkamai suderinti ritinėlio ilgį, skersmenį, veleno konfigūraciją ir atraminę konstrukciją.

Darbo aplinka

Renkantis anglinį plieną, cinkuotą plieną, nerūdijantį plieną, HDPE ar specializuotas buferines medžiagas, reikia atsižvelgti į drėgmę, druskos purškimą, cheminį poveikį, įrengimą lauke ir temperatūrą.

Reikalingas priežiūros būdas

Galima apsvarstyti segmentuotų guminių žiedų konstrukciją, kai pirmenybė teikiama keičiamiems buferiniams žiedams, o integruotos PU konfigūracijos gali būti tinkamesnės, kai reikalingas ištisinis dilimui atsparus išorinis sluoksnis.

Prašykite smūginio tuščiosios eigos volo kainos pasiūlymo

Reikalingi techniniai parametrai

Norėdami gauti tikslią gamyklos kainą, pateikite atitinkamą konvejerio juostos plotį, išorinį ritinėlio skersmenį, smūginio laisvosios eigos tipą, medžiagos kritimo aukštį, medžiagos gabalo dydį, darbo aplinką, bendrą užsakymo kiekį ir tikslinį pristatymo prievadą.

YUFENG techniniai inžinieriai gali įvertinti tinkamą ritinėlio skersmenį, korpuso medžiagą, buferio konstrukciją, guolį, sandarinimo sistemą ir atraminį rėmą pagal apkrovos sąlygas.
