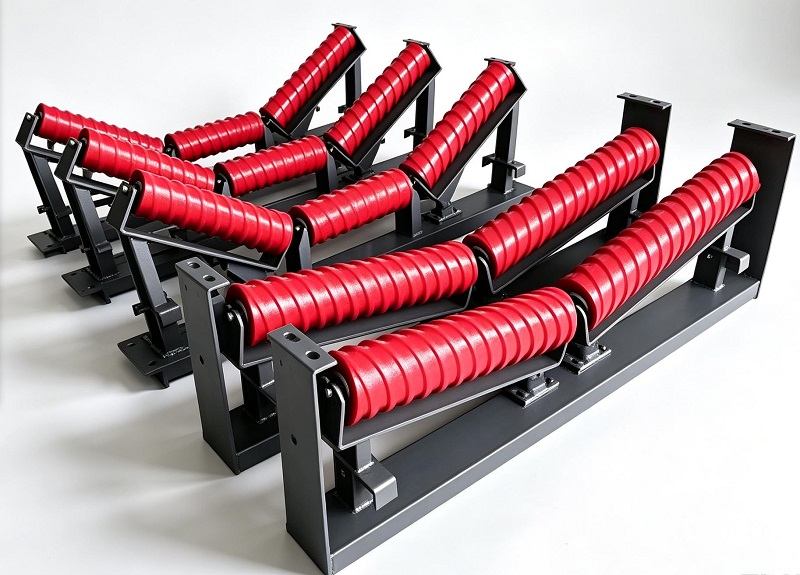

Pirmaujantis kasybos ir birių medžiagų tvarkymo sistemų konvejerio tuščiosios eigos rėmų gamintojas
Konvejerio tuščiosios eigos rėmas yra atraminė konstrukcija, naudojama konvejerio ritinėlių montavimui ir padėties ant juostinių konvejerių sistemų. Su konvejerio konstrukcija sujungia lovio laisvąsias, grįžtamąsias, smūgines ir savaime išsilygiuojančias laisvąsias svirties, taip užtikrinant, kad ritinėliai išlaikytų teisingą išlygiavimą ir užtikrintų stabilų važiavimo juostos atramą.
Nepertraukiamo transportavimo metu tuščiosios eigos rėmas neša birių medžiagų svorį, diržo įtempimą ir pakrovimo vietose susidarančias smūgio jėgas. Netinkamai suprojektuotas rėmas gali sukelti ritinėlių nesutapimą, diržo sekimo problemų, netolygų susidėvėjimą ir netikėtą prastovą. Todėl norint pagerinti konvejerio sistemos stabilumą, būtina pasirinkti patikimą atraminę konstrukciją.
YUFENG gamina visą „Idler Frame“ seriją pagal TD75, DT II(A), CEMA ir ISO susijusius reikalavimus. Naudojant aukštos kokybės Q235/Q355 plieną, tikslaus suvirinimo procesus ir pasirenkamą antikorozinį apdorojimą, YUFENG rėmai plačiai naudojami kasybos, karjerų, cemento, elektrinių, uosto ir birių medžiagų tvarkymo projektuose.
Įvairūs rėmų tipai įvairioms konvejerio sekcijoms
Skirtingoms konvejerio sekcijoms reikalingos skirtingos laikančiosios konstrukcijos. YUFENG siūlo keletą rėmų konstrukcijų, atsižvelgiant į montavimo padėtį, pakrovimo sąlygas ir aplinkosaugos reikalavimus.
Per tuščiosios eigos rėmą
Lovio tuščiosios eigos rėmas daugiausia montuojamas juostinių konvejerių nešimo pusėje. Trijų ritinėlių konstrukcija sudaro lovio formą, kuri palaiko birias medžiagas ir padidina transportavimo pajėgumą. Standartiniai lovio kampai yra 20°, 30°, 35° ir 45°.
Šis tipas dažniausiai naudojamas anglies kasyklose, užpildų gamyklose, cemento gamyklose ir birių medžiagų transportavimo sistemose, kur reikalingas nuolatinis medžiagų palaikymas.
Grąžinti tuščiosios eigos rėmą
Grąžinimo tuščiosios eigos rėmas yra sumontuotas konvejerio sistemų grįžtamojoje pusėje, kad būtų palaikoma tuščia juosta po medžiagos išleidimo. Jo paprasta konstrukcija užtikrina pakankamą standumą ir leidžia patogiai pakeisti ritinėlį bei reguliariai tikrinti.
Kadangi grįžtamosios sekcijos turi mažesnę apkrovą, palyginti su nešančiomis sekcijomis, paprastai pasirenkamos lengvos konstrukcijos, siekiant sumažinti bendrą konvejerio konstrukcijos svorį.
Savaime išsilyginantis tuščiosios eigos rėmas
Savaime išsilyginantis laisvosios eigos rėmas skirtas ištaisyti diržo nuokrypį darbo metu. Kai diržo judėjimas pasislenka nuo vidurio linijos, besisukantis atramos mechanizmas sukuria kreipiamąją jėgą, padedančią atkurti normalų diržo sekimą.
Jis tinka tolimojo atstumo konvejeriams, perdavimo taškams ir darbams, kur dažnai gali klajoti juostos.

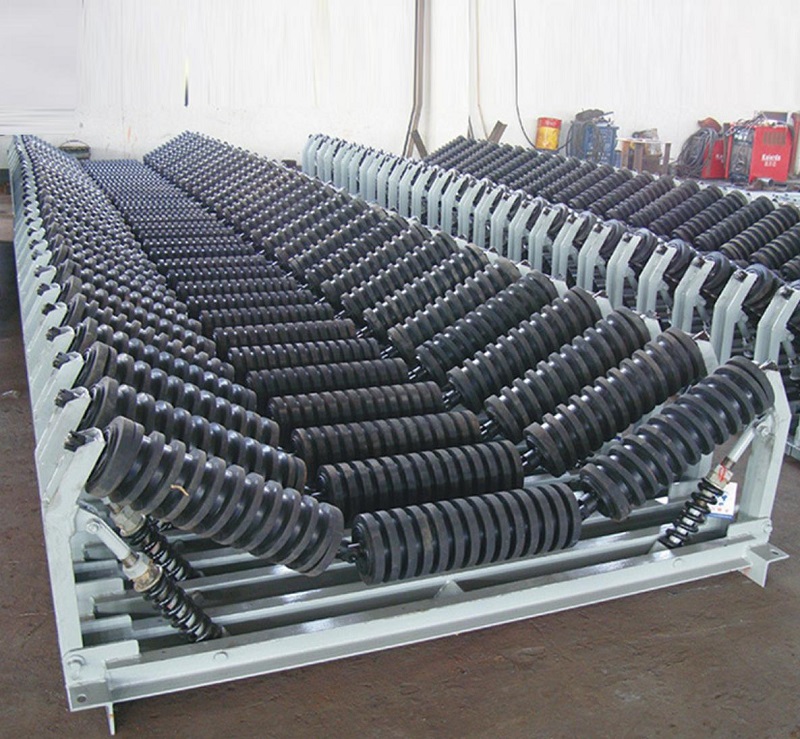

Smūginis tuščiosios eigos rėmas
Smūginio tuščiosios eigos rėmas turi sustiprintą plieninę konstrukciją, skirtą vietoms, kurias patiria stiprus medžiagos poveikis. Paprastai jis įrengiamas tiekimo vietose, kur ant konvejerio juostos krenta didelio dydžio rūda, anglis ar užpildai.
Sustiprinta konstrukcija veikia kartu su smūginiais ritinėliais, kad sugertų apkrovos smūgį ir sumažintų deformacijos riziką sunkiomis sąlygomis.
Pakabinamas H tipo rėmas
Pakabinamas H tipo tuščiosios eigos rėmas naudojamas pakabinamas montavimo būdas, nereikalaujant tradicinio pamato tvirtinimo. Jo modulinė konstrukcija leidžia lengviau reguliuoti ir montuoti ribotose erdvėse.
Jis dažniausiai naudojamas požeminiuose kasybos tuneliuose, mobiliuosiuose konvejeriuose ir projektuose, kur svarbus montavimo lankstumas.
Cinkuotas tuščiosios eigos rėmas
Lauko arba korozinėms darbo aplinkoms YUFENG siūlo karštai cinkuotus tuščiavidurio staktos rėmus. Cinkuotas paviršius pagerina atsparumą rūdims ir padeda prailginti tarnavimo laiką pakrantės uostuose, chemijos gamyklose ir sandėliuose po atviru dangumi.
01
Pasirinkimas pagal konvejerio darbo sąlygas
Tinkamo konvejerio tuščiosios eigos rėmo pasirinkimas priklauso nuo kelių veiksnių, įskaitant juostos plotį, medžiagos svorį, smūgio lygį, konvejerio ilgį ir montavimo aplinką.
Standartiniam birių medžiagų transportavimui, latako laisvosios eigos rėmai užtikrina stabilią nešimo atramą. Sunkiems kasybos darbams, kai naudojamos didelės gabalinės medžiagos, pakrovimo zonose rekomenduojami sustiprinti smūginiai rėmai, kad būtų galima atlaikyti staigias smūgio jėgas.
Tolimojo transportavimo sistemoms paprastai reikia tinkamais intervalais išsilyginančių rėmų, kad būtų sumažintas diržo nuokrypis. Pakrantės ar chemiškai koroziškai ėsdinančios aplinkos atveju cinkuotas apdorojimas padeda pagerinti atsparumą korozijai ir sumažinti priežiūros poreikius.
02
Techninė struktūra ir pasirinktiniai variantai

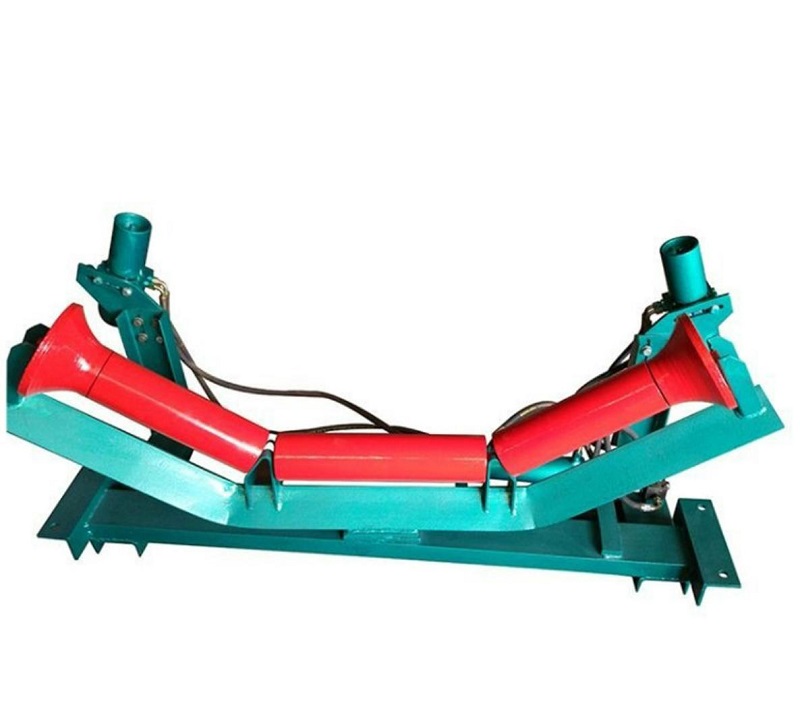

YUFENG konvejerio tuščiosios eigos rėmas gali būti pritaikytas pagal kliento brėžinius, konvejerio specifikacijas ir projekto sąlygas. Galimos skirtingos konstrukcinės konfigūracijos, atitinkančios įvairius konvejerių dizainus.
Rėmo medžiagą galima pasirinkti iš Q235 anglinio plieno standartinėms reikmėms arba Q355 didelio stiprumo plieno, skirto sunkioms transportavimo sistemoms. Paviršiaus apdorojimas apima elektrostatinį dažymą ir karštąjį cinkavimą pagal aplinkosaugos reikalavimus.
Klientai gali pritaikyti lovio kampą, montavimo matmenis, rėmo aukštį, skylių padėtį ir montavimo būdus. Taip pat kartu galima tiekti papildomus priedus, tokius kaip tuščiosios eigos velenai, spyruokliniai spaustukai ir didelio stiprumo varžtai.
03
YUFENG tuščiosios eigos rėmo našumo pranašumai
YUFENG Conveyor Idler Frame pagrindinis dėmesys skiriamas konstrukcijos patikimumui, matmenų tikslumui ir ilgalaikiam veikimo stabilumui. Kiekvienas rėmas sukurtas taip, kad sumažintų konvejerio priežiūros reikalavimus ir palaikytų nuolatinį medžiagų transportavimą skirtingomis darbo sąlygomis.
Tvirta konstrukcija ir patikimas suvirinimas
YUFENG naudoja kvalifikuotas Q235 ir Q355 plieno medžiagas tuščiosios eigos rėmams gaminti. Palyginti su žemos kokybės plonasienėmis medžiagomis, didelio stiprumo plienas užtikrina didesnį atsparumą deformacijai esant didelėms apkrovoms ir smūgiams.
Profesionalūs suvirinimo procesai užtikrina vienodas suvirinimo siūles ir stabilų konstrukcijos stiprumą. Suvirinimo patikrinimas atliekamas prieš pristatymą, kad būtų sumažinta rizika, kylanti dėl nebaigto suvirinimo, įtrūkimų ar konstrukcijos deformacijų.
Tiksli ritinėlio montavimo padėtis
Tuščiosios eigos rėmų montavimo tikslumas tiesiogiai veikia konvejerio juostos veikimą. YUFENG valdo montavimo matmenis ir skylių padėtį pagal TD75, DT II(A) ir su CEMA susijusias specifikacijas.
Tikslus padėties nustatymas padeda volams išlaikyti tinkamą išlygiavimą, sumažinant netolygų ritinėlių susidėvėjimą, diržo nuokrypį ir papildomą veikimo pasipriešinimą.
Lanksti paviršiaus apsauga
Skirtingoms aplinkoms reikalingi skirtingi apsaugos nuo korozijos metodai. Standartiniuose rėmuose galima naudoti didelio sukibimo purškimo dangą, o karšto cinkavimo būdu galima apdoroti lauko, pakrantės ir chemiškai korozijos sąlygomis.
Paviršiaus apdorojimas pagerina atsparumą rūdims ir padeda išlaikyti stabilų veikimą ilgalaikio naudojimo metu.
Lengvos priežiūros dizainas
Standartizuota YUFENG rėmų struktūra leidžia patogiai sumontuoti ir pakeisti ritinėlį. Operatoriai gali atlikti įprastą techninę priežiūrą be sudėtingų konvejerio konstrukcijos modifikacijų.
Modulinės konstrukcijos, tokios kaip pakabinami H tipo rėmai, suteikia papildomo lankstumo požeminėms ir ribotos erdvės reikmėms.
Suderinami konvejerių sistemos komponentai
YUFENG konvejerio tuščiosios eigos rėmas gali būti derinamas su įvairiais konvejerio komponentais, įskaitant lovinius ritinėlius, grįžtamuosius volelius, smūginius volelius, juostų valiklius, smūgines lovas ir konvejerio juostas.
Šis suderinamumas padeda klientams įsigyti visus konvejerio sistemos komponentus iš vieno tiekėjo ir supaprastina projektų valdymą.
Montavimo ir paleidimo vadovas
Norint užtikrinti stabilų konvejerio veikimą, svarbu teisingai sumontuoti rėmą. YUFENG rekomenduoja prieš naudojant įrangą patikrinti montavimo padėtį, išlygiavimą ir tvirtinimo sąlygas.
01 ŽINGSNIS
Fiksuoto rėmo montavimas
Lovio ir grįžtamojo tuščiosios eigos rėmams sumontuokite rėmą ant konvejerio sijos ir priveržkite visus didelio stiprumo varžtus. Toje pačioje konvejerio dalyje sumontuoti rėmai turi likti lygiagrečiai ir sulygiuoti su konvejerio vidurio linija.
Pritvirtinę rėmą, sumontuokite tuščia eigas ir patikrinkite, ar ritinėliai sukasi sklandžiai be nenormalaus pasipriešinimo.
02 ŽINGSNIS
Savaime išsilyginančio rėmo montavimas
Savaime išsilyginantys rėmai turi būti montuojami tinkamais intervalais pagal konvejerio konstrukcijos reikalavimus. Sukamasis mechanizmas turi išlikti lankstus ir montavimo metu neturi būti užrakintas.
Pradėjus eksploatuoti, stebėkite diržo sekimo veikimą ir įsitikinkite, kad savaiminio korekcijos funkcija veikia tinkamai.
03 ŽINGSNIS
Smūginio rėmo montavimas
Smūginės tuščiosios eigos rėmai turi būti montuojami medžiagos padavimo vietose, kur krintančios medžiagos sukuria didelę smūgio jėgą. Atsižvelgiant į faktines apkrovos sąlygas, gali prireikti sustiprintų tvirtinimo būdų.
Prieš naudodami patikrinkite, ar rėmas išlieka tiesus ir nėra deformuotas.
04 ŽINGSNIS
Eilinis patikrinimas
Reguliarus patikrinimas turėtų apimti suvirinimo siūlių, varžtų, paviršiaus dangos būklės ir galimos deformacijos tikrinimą. Atsilaisvinusius varžtus reikia nedelsiant priveržti, o pažeistus rėmus laiku pataisyti arba pakeisti.

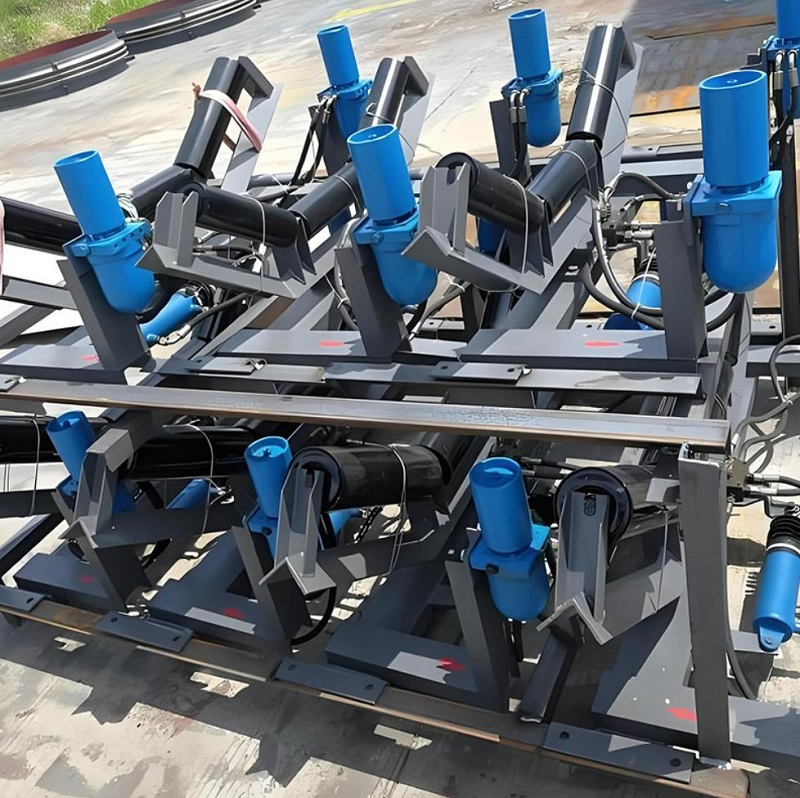

Tinkami produktai konvejerių sistemoms
YUFENG teikia integruotus pagalbinius produktus, skirtus birių medžiagų transportavimo projektams, padėdamas klientams sukurti išsamius konvejerių sprendimus.
Konvejerio ritininiai gaminiai
Pagalbiniai gaminiai apima lėkštes, grįžtamąsias, smūgines, savaime išsivalančios spiralės, guminės diskų grąžinimo laisvosios eigos ir savaime išsilyginančios tuščiosios eigos.
Konvejerio priedai
YUFENG tiekia konvejerio smūgines lovas, juostinius valiklius, gumą, dilimui atsparius guminius lakštus ir kitus priedus, skirtus konvejerio veikimui pagerinti.
Išsamūs konvejerių juostų sprendimai
Galimi konvejerių diržai: EP audinio konvejerio juostos, plieninio laido konvejerio juostos, kasyklų PVC/PVG kieto audinio juostos ir juostos su šervuonu.
Medžiagų parinkimas ir kokybės patikrinimas
Medžiagos kokybė tiesiogiai įtakoja konvejerio atraminių konstrukcijų tarnavimo laiką ir saugumą. YUFENG parenka patikimas medžiagas ir atlieka patikrinimo procedūras prieš išsiuntimą.
Plieno Medžiaga
Pagrindiniuose rėmuose naudojamas Q235B anglinis plienas standartinėms reikmėms ir Q355B didelio stiprumo mažai legiruotas plienas sunkiems konvejerių projektams, kuriems reikalinga didesnė apkrova.
Paviršiaus apdorojimas
Galimi paviršiaus apdorojimo būdai: dažymas elektrostatiniu epoksidiniu purškimu ir karštasis cinkavimas. Klientai gali pasirinkti tinkamą apsaugą pagal darbo aplinką.
Tvirtinimo detalės ir suvirinimo medžiagos
Patikimam surinkimui naudojami didelio stiprumo 8.8 varžtai, spyruoklinės poveržlės ir atsparios veržlės. Suvirinimo medžiagos parenkamos pagal netauriųjų metalų reikalavimus, kad būtų užtikrintas konstrukcijos tvirtumas.
Kiekviena produkcijos partija tikrinama išvaizdos, matmenų ir suvirinimo kokybės patikra. Gaminiai, kurių deformacija, trūksta suvirinimo siūlių arba nukrypsta nuo matmenų, prieš pristatymą atmetami.
Standartai ir sertifikatai
YUFENG konvejerio tuščiosios eigos rėmas pagamintas pagal pripažintus konvejerio įrangos standartus, įskaitant GB/T10595-2017, TD75 ir DT II(A) projektavimo specifikacijas. Produktai taip pat sukurti atsižvelgiant į CEMA ir ISO tarptautinius konvejerių reikalavimus.
Tarptautiniams projektams YUFENG gali pateikti ISO9001:2015 kokybės valdymo sertifikatą, CE sertifikatą, SGS patikros ataskaitas ir kitus techninius dokumentus pagal klientų reikalavimus.
04
Techninės veiklos rodikliai
| Veiklos elementas | Standartinis reikalavimas | Bandymo pagrindas |
|---|---|---|
| Leidžiamas rėmo įlinkis esant vardinei apkrovai | ≤1/1000 intervalas | Gamyklinis statinės apkrovos testas |
| Suvirinimo siūlių kokybė | Nėra įtrūkimų, nepilno įsiskverbimo ar šlako įtraukimo | Vizualinis ir ultragarsinis taškinis patikrinimas |
| Karšto cinkavimo sluoksnio storis | ≥65 μm | Magnetinio storio matuoklio testas |
| Montavimo angos padėties tolerancija | ±1,5 mm | Matmenų patikrinimas |
Pakavimas ir sandėliavimas
YUFENG naudoja tinkamus pakavimo būdus, kad apsaugotų rėmus tarptautinio transportavimo metu.
Standartinio kiekio rėmai komplektuojami su plieninėmis juostelėmis, dedami ant tvirtų medinių padėklų ir padengti vandeniui atsparia plastikine plėvele. Individualūs mažų partijų rėmai yra supakuoti į faneros medinius dėklus, kad būtų išvengta susidūrimo deformacijos.
Sandėliavimo metu produktai turi būti laikomi sausuose ir vėdinamuose sandėliuose. Reikėtų vengti ilgalaikio poveikio lauke be vandeniui atsparios apsaugos, kad būtų išvengta dangos pažeidimo ir plieno korozijos.
05
Kaip gauti greitą citatą
Norėdami rekomenduoti tinkamą konvejerio tuščiosios eigos rėmo modelį ir pateikti tikslią citatą, klientai turėtų nurodyti konvejerio juostos plotį, reikiamą rėmo tipą, lovio kampą, paviršiaus apdorojimo reikalavimus ir taikymo aplinką.
Papildoma informacija, įskaitant kasybą, uostą, cemento ar požeminį naudojimą, užsakymo kiekį ir paskirties uostą, padės YUFENG inžinieriams pasirinkti tinkamą struktūrą ir pateikti veiksmingą kainos pasiūlymo sprendimą.
Dažnai užduodami klausimai
Kaip pasirinkti tinkamą tuščiosios eigos rėmo tipą?
Pasirinkimas priklauso nuo konvejerio sekcijos, medžiagos apkrovos, smūgio lygio ir darbo aplinkos. Sekcijų pernešimui naudojami lovio rėmai, grįžimo rėmai palaiko tuščius diržus, o krovimo vietose rekomenduojami smūginiai rėmai.
Ar YUFENG gali pritaikyti tuščiosios eigos rėmus pagal brėžinius?
Taip. YUFENG gali pritaikyti rėmo matmenis, montavimo angas, montavimo būdus ir paviršiaus apdorojimą pagal kliento brėžinius ir konvejerio reikalavimus.
Kokios medžiagos naudojamos YUFENG tuščiosios eigos rėmams?
Standartiniuose rėmuose naudojamas Q235 anglinis plienas, o didelio stiprumo plienas Q355 yra skirtas didelėms apkrovoms. Paviršiaus apsauga gali būti dažymas purškimu arba karštasis cinkavimas.
Ar YUFENG rėmai suderinami su CEMA konvejerių sistemomis?
Taip. YUFENG projektuoja laisvosios eigos rėmus pagal TD75, DT II(A), CEMA ir susijusius konvejerių sistemos reikalavimus tarptautiniam pritaikymui.
Kokius sertifikatus gali suteikti YUFENG?
YUFENG gali pateikti ISO9001: 2015, CE, SGS tikrinimo ataskaitas ir susijusius techninius dokumentus pagal projekto reikalavimus. Produktai taip pat gaminami pagal CEMA standartus ir gali palaikyti su MSHA ir TUV susijusius projektų reikalavimus.
YUFENG pasaulinė kontaktinė informacija
YUFENG teikia profesionalią techninę pagalbą ir pasaulines eksporto paslaugas, skirtus konvejerio tuščiosios eigos rėmo sprendimams, pritaikytiems konvejerio komponentams ir pilnoms birių medžiagų tvarkymo sistemoms.
El. paštas: jayce@yuphengbelt.com
WhatsApp / WeChat / mobilusis: +86 15318787602
Gamyklos adresas:Xiagou Village, ETDZ, Čingdao, Šandongas, Kinija
YUFENG kviečia kalnakasybos įmones, konvejerių įrangos platintojus, inžinierių rangovus ir pramonės partnerius visame pasaulyje susisiekti su mumis dėl pritaikytų konvejerių sprendimų ir gamyklų kainų.
YUFENG yra profesionalus Konvejerio tuščiosios eigos rėmas gamintojas ir tiekėjas Kinijoje. Mes turime patyrusią pardavimo komandą, profesionalius technikus ir garantinio aptarnavimo komandą.
