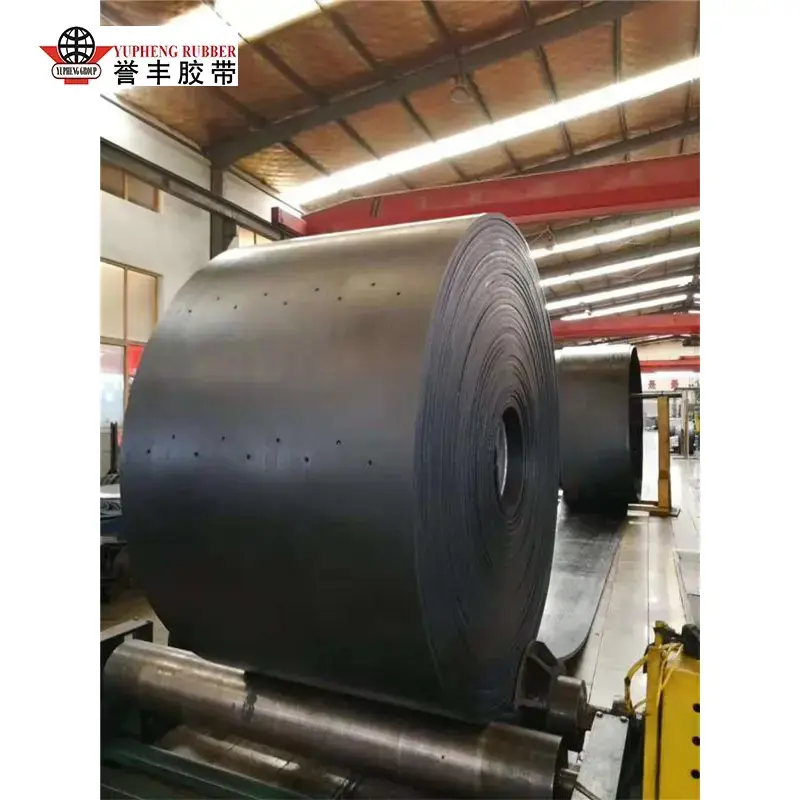

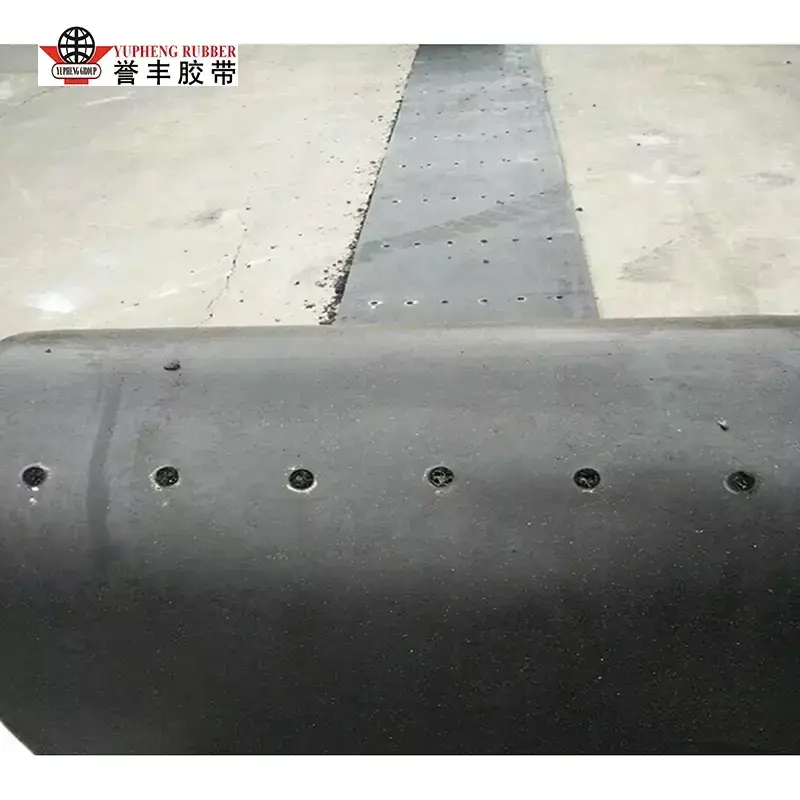

Bendra lifto juosta

YUFENG General Elevator Belt yra didelio našumo vertikaliai pakeliamas konvejeris, nepriklausomai sukurtas ir pagamintas mūsų gamykloje, specialiai sukurtas kaušinių liftų sistemoms, kurios vertikaliai kelia birias medžiagas. Skirtingai nuo horizontalių arba nuožulnių konvejerių juostų, kurių paviršiumi paprasčiausiai teka medžiagos, lifto juosta atlieka viso kaušinio lifto traukos elementą – kaušai tiksliais intervalais prisukami ant juostos, išsemdami medžiagą iš bagažinės (apačios) ir išmesdami ją per galvos (viršutinį) skriemulį.

Vertikalūs kaušiniai liftai veikia esant nuolatiniam kėlimo įtempimui, todėl juostos veikimas iš esmės skiriasi nuo įprastų horizontalių konvejerių juostų. YUFENG juosta sukurta atsižvelgiant į pagrindinius vertikaliojo transportavimo mechaninius reikalavimus, įskaitant didelį atsparumą tempimui, mažą pailgėjimą, saugų kaušo tvirtinimą ir atsparumą pakartotiniam apkrovos įtempimui.

1. Didelis atsparumas tempimui

Diržas turi išlaikyti bendrą kaušų, vežamos medžiagos ir paties diržo svorį per visą vertikalaus kėlimo atstumą. Sustiprintas karkasas užtikrina reikiamą tempimo galią nuolatiniam lifto darbui.

2. Mažas pailgėjimas

Kontroliuojamas diržo pailgėjimas padeda išlaikyti pastovų tarpą tarp kaušo ir išlygiuoti eksploatacijos metu, sumažinant medžiagos išsiliejimo riziką ir sumažinant poreikį dažnai reguliuoti įtempimą.

3. Saugus varžto skylės fiksavimas

Kaušo tvirtinimo taškai yra veikiami pasikartojančių tempimo ir smūginių apkrovų. Diržo konstrukcija suprojektuota taip, kad išlaikytų tvirtumą aplink varžtų skyles ir sumažintų plyšimą ar deformaciją nuolat judant kaušui.

4. CBS statyba

CBS konstrukcija užtikrina guminę dangą abiejose karkaso pusėse, padedant apsaugoti diržo konstrukciją nuo varžtų įtempimo, dilimo ir sąlyčio su skriemuliais pakartotinio lifto veikimo metu.

5. Atsparumas smūgiams

Medžiagos pakrovimas prie lifto bagažinės sukuria pakartotinį poveikį diržui ir kaušams. Sustiprinta diržo konstrukcija padeda absorbuoti šias dinamines apkrovas ir palaiko stabilų veikimą nuolatinio maitinimo ir kėlimo metu.

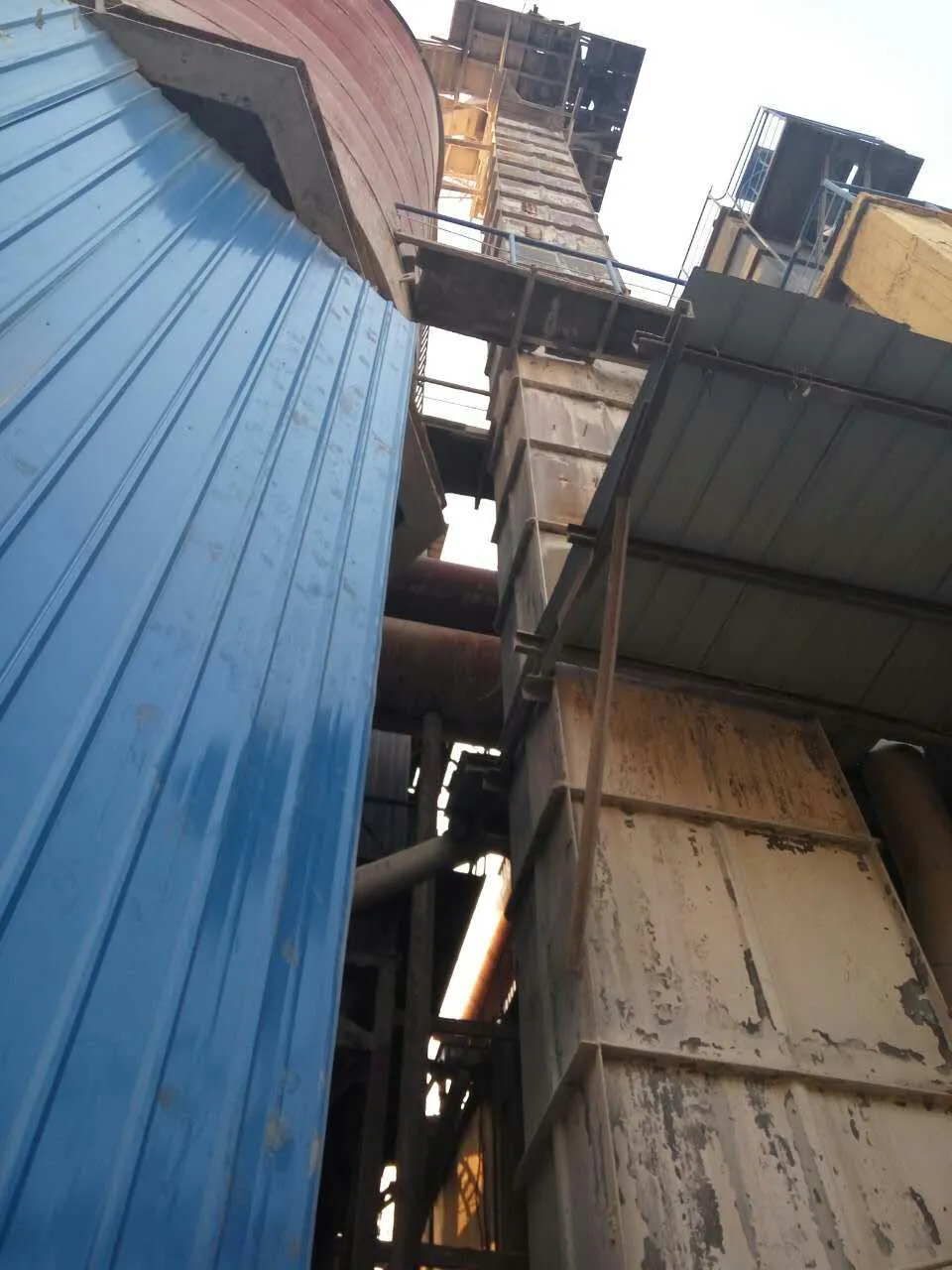

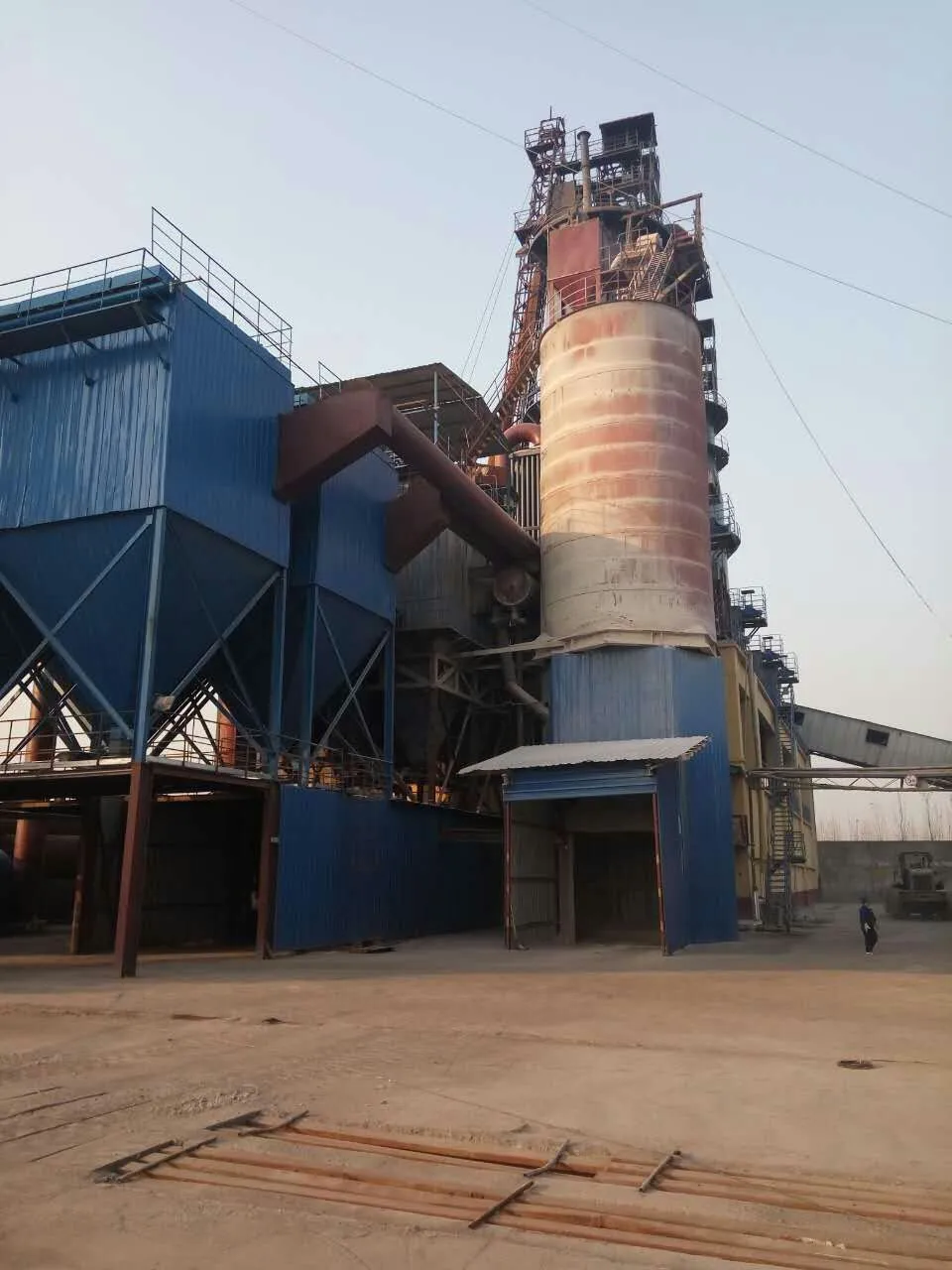

Tipiškos vertikalios perdavimo programos

YUFENG General Elevator Belt tinka grūdų tvarkymui, cemento gamybai, kasybai, pašarų malimui ir maisto perdirbimui, kai nuolatiniam vertikaliam medžiagų kėlimui reikalingas stabilus diržo veikimas, saugus kaušo tvirtinimas ir nuoseklus veikimas.

Lifto juostos projektavimo reikalavimai ir konstrukcinės savybės

1. Vertikali kėlimo konstrukcija

Skirtingai nuo įprastų konvejerių juostų, daugiausia naudojamų horizontaliam arba nuožulniam transportavimui, lifto juostos veikia vertikalioje kėlimo sistemoje, kurioje medžiaga perkeliama kaušais. Todėl diržui reikalingas pakankamas tempiamasis stiprumas, kad atlaikytų diržą, kaušus ir transportuojamą medžiagą visame kėlimo aukštyje, išlaikant stabilų veikimą nuolatinio veikimo metu.

2. Atsparumas lankstumui nuovargiui

Eksploatacijos metu diržas kelis kartus eina aplink galvą ir bagažinės skriemulius. Todėl karkasas ir gumos sluoksniai yra sukurti taip, kad atlaikytų pasikartojančius lenkimus ir lankstymą, padeda sumažinti nuovargio daromą žalą ir išlaikyti konstrukcijos vientisumą ilgų darbo ciklų metu.

3. CBS dangtelio konstrukcija

Diržas pritaikytas CBS (Cover Two Sides) konstrukcija, užtikrinanti guminę apsaugą tiek kaušo, tiek skriemulio pusėje. Nešimo pusės dangtis padeda apsaugoti karkasą nuo kaušo varžtų įtempimo, medžiagos smūgio ir trinties, o skriemulio pusės dangtis apsaugo nuo skriemulio prisilietimo ir palaiko patikimą sukibimą važiuojant.

4. Tikslus kaušo angos padėties nustatymas

Tikslus varžtų skylių išdėstymas yra būtinas tinkamam kaušo montavimui ir nuosekliam kaušo tarpui. YUFENG palaiko centruotų ir išskirstytų skylių išdėstymą, kelis standartinius modelius nuo P1 iki P9, taip pat pritaikytą perforavimą pagal individualias kaušo specifikacijas.

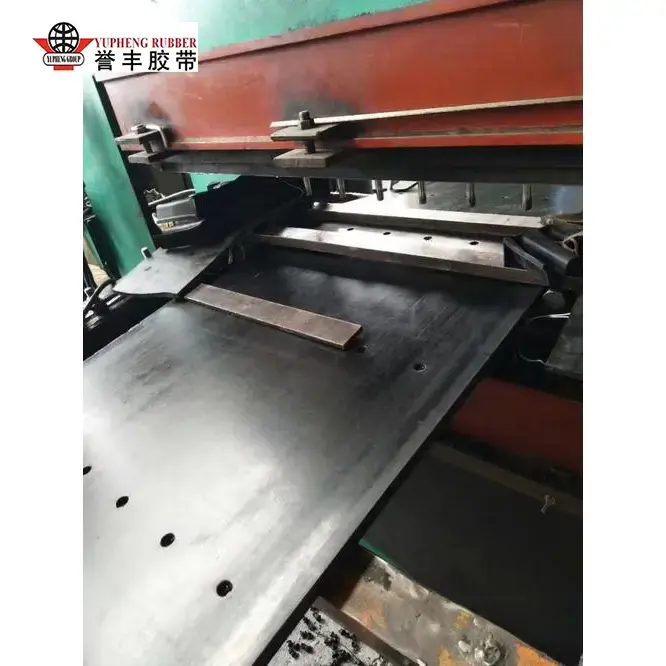

5. Individualus perforavimo suderinamumas

Perforavimo matmenys, tarpai ir išdėstymas gali būti pritaikyti prie skirtingų kaušo konstrukcijų ir lifto konfigūracijų. Tai leidžia paruošti gatavą juostą pagal kliento kaušo brėžinius, sumažinant montavimo reguliavimą ir padedant išlaikyti tikslų kaušo išlygiavimą eksploatacijos metu.

Medžiagų parinkimas ir gamybos procesas

1. Karkaso konstrukcijos variantai

YUFENG tempiamąjį karkasą parenka pagal kėlimo aukštį, kaušo apkrovą, transportavimo galią ir medžiagos charakteristikas. Audinio šerdies konstrukcijos yra EP poliesterio/nailono, NN nailono ir CC medvilnės konstrukcijų, kurių tempiamasis stipris iki 300 N/mm, skirtas grūdėtumui, pašarams ir nuo lengvo iki vidutinio apkrovimo vertikaliam kėlimui. Didelės apkrovos kasybai, cemento gamykloms, dideliems vertikaliems keltuvams ir abrazyvinėms medžiagoms galima įsigyti ST serijos plieninio laido sutvirtinimo nuo ST630 iki ST5000, kad būtų užtikrintas didesnis atsparumas tempimui ir mažesnis pailgėjimas.

2. Viršelio medžiagos pasirinkimas

Galimi įvairūs dangteliai, skirti tam tikroms transportavimo medžiagoms ir darbo aplinkoms. SBR/MOR guma užtikrina grūdų, nerūdinių medžiagų, kasybos, cemento, anglies ir smėlio atsparumą dilimui, sukibimą ir ilgaamžiškumą. PVC yra ekonomiškas variantas, atsparus chemikalams ir drėgmei, skirtas lengviems ir vidutinio sunkumo grūdams ir pašarams. FDA 21 CFR atitinkantis baltasis nitrilas yra skirtas su maistu besiliečiančioms medžiagoms, tokioms kaip cukrus, miltai, ryžiai, grūdai ir naminių gyvūnėlių maistas. Galimi ugniai atsparūs ir antistatiniai junginiai, skirti grūdams, anglims ir kitiems tikslams, kuriems reikalinga papildoma saugos apsauga.

3. Specializuoti diržų tipai

Skirtingoms medžiagų ir temperatūrų sąlygoms YUFENG gali tiekti D tipą, skirtą labai abrazyvinėms medžiagoms, L tipą bendram transportavimui ir T tipą aukštesnės temperatūros medžiagoms. Galutinė konstrukcija gali būti parenkama pagal faktinį kėlimo aukštį, medžiagos savybes, darbo temperatūrą ir įrangos reikalavimus.

4. Gamyba ir kokybės kontrolė

Gamybos procesas apima tikslų kalandravimą, kad būtų vienodai padengtas guma, karštąja vulkanizacija, skirta integruotam karkaso ir dangčių sujungimui, ir tikslus perforavimas pagal kliento kiaurymę. Gatavų diržų atsparumas tempimui, pailgėjimas, tarpsluoksnių sukibimas ir varžtų skylių laikymo bandymai atliekami prieš išsiunčiant, siekiant patikrinti konstrukcijos nuoseklumą ir montavimo patikimumą.

Lauko našumas ir programos patvirtinimas

1. Tempimo geba vertikaliam kėlimui

Remiantis šešių mėnesių lauko stebėjimu grūdų, cemento ir kasybos srityse, YUFENG audinio šerdies elevatorių diržai suteikia tempimo stiprumą iki 300 N/mm, o plieno laido konstrukcijos apima nuo ST630 iki ST5000 sudėtingoms vertikalioms kėlimo sistemoms. Palyginti su standartiniais medžiaginiais diržais, naudojamais be specialios lifto konstrukcijos, šios parinktys užtikrina didesnę apkrovą ir didesnį matmenų stabilumą.

2. Pailgėjimas ir kaušo išlyginimas

Esant vardinės apkrovos sąlygoms, YUFENG lifto juostos yra suprojektuotos taip, kad išlaikytų nuolatinį pailgėjimą 0,5 % arba mažesnį, o tai padeda išlaikyti tarpą tarp kaušo ir išlygiuoti ilgalaikio naudojimo metu. Tai ypač svarbu didelio kėlimo sistemoms, kur per didelis diržo pailgėjimas gali turėti įtakos kaušo sekimui ir medžiagos išleidimui.

3. Varžto skylės sulaikymas ir tarnavimo laikas

Tikslus perforavimas ir sustiprinta diržo konstrukcija padeda išlaikyti kaušo tvirtinimo angų geometriją ir stiprumą pakartotinai apkraunant. Esant standartinėms eksploatavimo sąlygoms, audinio šerdies CBS lifto juostos gali tarnauti maždaug 5–8 metus, o plieninių laidų CBS konstrukcijos gali viršyti 10 metų, priklausomai nuo apkrovos, medžiagos ir priežiūros sąlygų.

4. Montavimo efektyvumas

Iš anksto perforuotos diržo konfigūracijos sumažina skylių nustatymo darbus vietoje ir supaprastina kaušo montavimą. Sujungus su kliento esamu sujungimo būdu ir įrangos konfigūracija, paruoštas diržas gali žymiai sutrumpinti montavimo laiką, palyginti su įprastais diržais, kuriems reikia papildomo vietos paruošimo.

Taikymas ir klientų projektai

1. Grūdų tvarkymas – Jungtinės Valstijos

Grūdų krovos įmonei Amerikos vidurio vakaruose reikėjo elevatoriaus juostos 80 metrų vertikaliam keltuvui, vežančiam kukurūzus ir sojų pupeles daugiau nei 500 tonų per valandą greičiu. YUFENG tiekė 4 sluoksnių EP audinio CBS lifto diržą su varžtų angomis, suderintomis su esamais kaušais. Po 24 mėnesių nepertraukiamo veikimo diržas susidėvėjo nedaug, o klientas nepranešė apie neplanuotą su diržu susijusią prastovą.

2. Cemento žaliavų tvarkymas – Vokietija

Cemento gamyklai reikėjo juostos žaliavinio malūno kaušiniam liftui, vežančiam stambų kalkakmenį maždaug 150 tonų per valandą greičiu. YUFENG tiekė ST1600 plieninio laido lifto diržą su sustiprintu atsparumu plyšimui ir pritaikytu varžtų skylių atstumu. Po 36 eksploatavimo mėnesių diržas išliko eksploatuojamas su stabiliomis struktūrinėmis savybėmis ir nepranešta apie ankstyvą susidėvėjimą.

3. Pašarų perdirbimas – Pietryčių Azija

Pašarų gamykloje, kurioje tvarkomi kukurūzai, sojų miltai ir gatavos granulės, reikėjo juostos, tinkamos higienos reikmėms. YUFENG tiekė FDA 21 CFR reikalavimus atitinkančius balto nitrilo CBS lifto diržus su pritaikytais kaušo skylių raštais. Dvipusė dangčio konstrukcija apsaugojo nuo medžiagos trinties, varžtų įtempimo ir skriemulio sąlyčio, o su maistu besiliečianti dangos medžiaga atitiko kliento higienos reikalavimus.

4. Požeminė anglių krova – Australija

Požeminei anglies kasyklai reikėjo vertikalios kėlimo juostos, turinčios ugniai atsparių ir antistatinių savybių. YUFENG tiekė ugniai atsparų CBS lifto diržą su antistatiniu junginiu. Diržas veikė daugiau nei 24 mėnesius ir nepranešta apie ankstyvą nusidėvėjimą arba su sauga susijusį diržo gedimą.

5. Projekto tikrinimo medžiaga

YUFENG klientui įvertinti gali pateikti turimus gamybos įrašus, bandymų dokumentus, paraiškos nuotraukas ir projekto informacinę medžiagą. Diržo konstrukcija, dangos mišinys, tempimo karkasas ir perforavimo specifikacijos gali būti suderintos su faktine lifto konfigūracija prieš gamybą.

Visi gaminio specifikacijos parametrai

YUFENG palaiko viso dydžio diržų gamybą ir individualų apdorojimą, apimantį daugybę konstrukcijų, medžiagų ir konfigūracijų:

Kodėl YUFENG bendroji lifto juosta

1. CBS struktūra patikimam vertikaliam veikimui

YUFENG diržas naudoja CBS (Cover Two Sides) konstrukciją, su guminiais arba PVC dangčiais abiejose diržo pusėse. Kaušo pusė sukurta taip, kad atlaikytų varžtų įtempimą, medžiagos poveikį ir dilimą, o skriemulio pusė apsaugo diržą nuo skriemulio sąlyčio ir palaiko stabilų sukibimą. Ši dvipusė konstrukcija sukurta specialiai nepertraukiamam vertikaliam kėlimui.

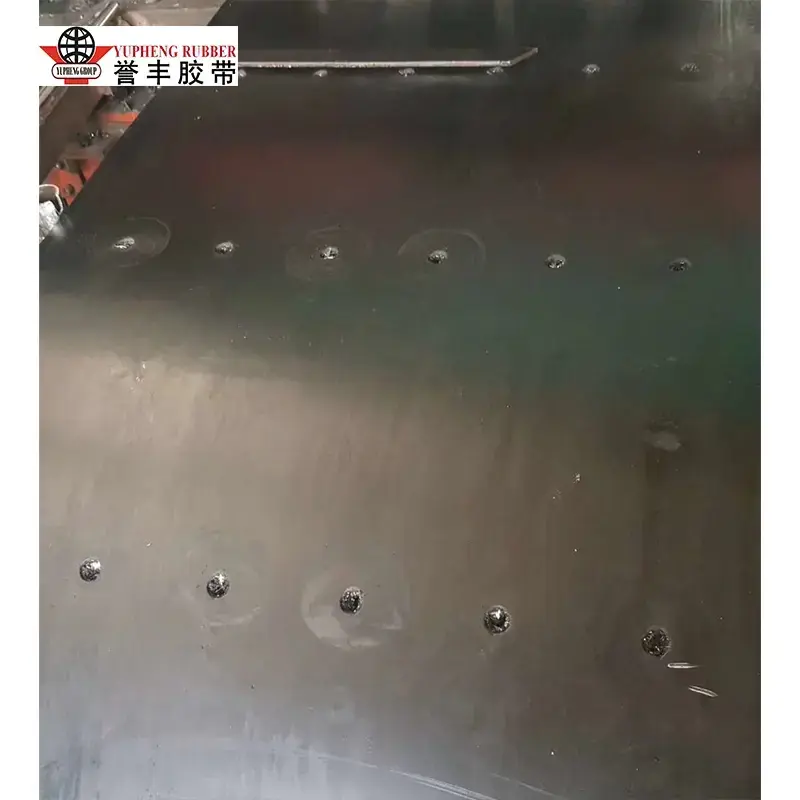

2. Tikslus perforavimas, kad būtų galima tiksliai sumontuoti kaušą

Kiekvieną diržą galima perforuoti pagal reikiamą kaušo tvirtinimo modelį, įskaitant centre esančias skylutes, išdėstytas skyles, standartines P1–P9 konfigūracijas ir visiškai pritaikytus išdėstymus. Tiksli skylių padėtis padeda išlaikyti nuoseklų atstumą tarp kaušo, saugų kaušo tvirtinimą ir stabilų medžiagos išleidimą, tuo pačiu sumažinant ankstyvos skylės deformacijos riziką.

3. Medžiagų parinktys skirtingoms transportavimo sąlygoms

YUFENG siūlo skirtingus dangos ir karkaso derinius pagal transportuojamą medžiagą ir darbo aplinką. SBR/MOR guma tinka bendram grūdų, nerūdinių ir birių medžiagų tvarkymui, o ugniai atsparūs ir antistatiniai junginiai yra pritaikyti taikant papildomus saugos reikalavimus. Su maistu besiliečiantys įrenginiai taip pat gali būti aprūpinti tinkamomis specializuotomis dangos medžiagomis.

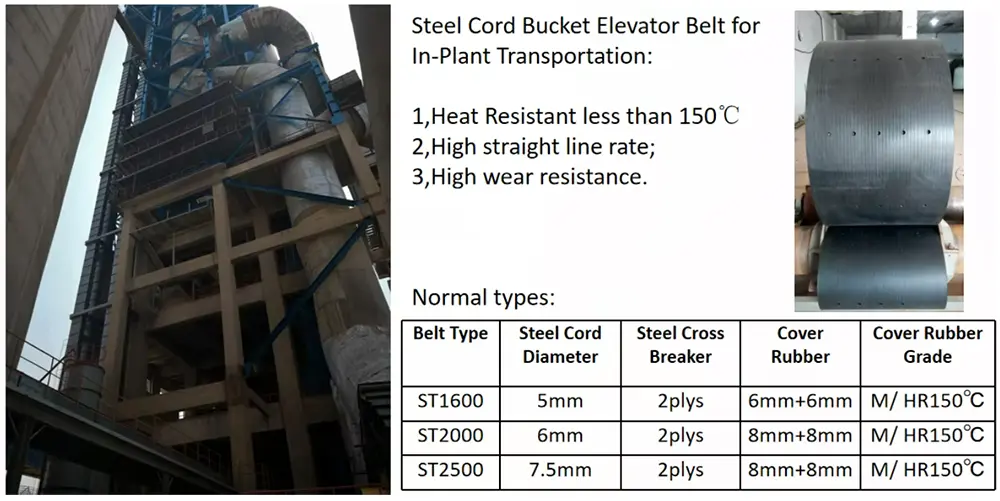

4. Audinio arba plieno laido konstrukcija

Tempiamas karkasas gali būti parenkamas pagal kėlimo aukštį, transportavimo galią ir darbinę apkrovą. EP, NN ir CC audinių konstrukcijos tinka grūdų, pašarų ir lengvo ir vidutinio apkrovimo vertikaliam kėlimui, o ST630–ST5000 plieno kordo konstrukcijos užtikrina didesnę tempimo galią ir mažesnį pailgėjimą sunkiasvorių kasybos, cemento ir tolimųjų reisų elevatorių sistemoms.

5. Gamyklos gamyba ir techninė pagalba

YUFENG, turėdamas daugiau nei 10 metų liftų juostų gamybos patirtį, teikia pagalbą visame gaminio pasirinkimo ir tiekimo procese. Klientai gali gauti pagalbos dėl karkaso parinkimo, dangos medžiagos, diržo matmenų, tempimo reikalavimų ir kaušo skylių specifikacijų. Gamyklinė gamyba, pritaikyta gamyba ir techninės gairės yra prieinamos standartiniams ir konkrečiam projektui būdingiems lifto diržų reikalavimams.

Tinkamos programos

Mūsų bendra lifto juosta ypač rekomenduojama:

DUK

1. Kuo bendroji lifto juosta skiriasi nuo standartinės konvejerio juostos?

Diržas skirtas vertikaliam medžiagos kėlimui, o ne horizontaliam ar pasvirusiam transportavimui. Jis veikia su kaušais, kurie tvirtinami tiesiai prie diržo, todėl diržas turi atlaikyti bendrą kaušų, vežamos medžiagos ir diržo svorį virš kėlimo aukščio. Palyginti su standartinėmis konvejerio juostomis, lifto juostoms reikalinga CBS konstrukcija, kontroliuojamas pailgėjimas, sustiprintos varžtų skylių vietos ir tiksli kaušo skylių padėtis, kad būtų išlaikytas stabilus vertikalus veikimas.

2. Ką CBS reiškia lifto juostoje?

CBS reiškia padengti abi puses. Ant diržo kaušo ir skriemulio pusės dengiami guminiai arba PVC dangčiai. Kaušo pusė padeda apsaugoti karkasą nuo varžtų įtempimo, medžiagos smūgio ir dilimo, o skriemulio pusė apsaugo nuo skriemulio kontakto ir palaiko patikimą sukibimą. Ši konstrukcija yra svarbi nuolatinio vertikaliojo kėlimo lifto juostos konstrukcijos dalis.

3. Ar galima permušti diržą pagal esamus kaušus?

Taip. YUFENG palaiko centruotus, išdėstytus, standartinius P1–P9 ir pritaikytus varžtų skylių išdėstymus. Skylės skersmuo, tarpai ir padėtis gali būti pagaminti pagal kaušo brėžinį arba įrangos reikalavimus. Pateikus kaušo modelį, montavimo matmenis ar techninį brėžinį, galima patikrinti štampavimo raštą prieš gaminant.

4. Kada turėčiau rinktis audinio šerdies arba plieninio laido diržą?

Audinio šerdies EP, NN arba CC diržai paprastai tinka trumpesniems kėlimo aukščiams ir lengviems ir vidutiniams transportavimo darbams, pavyzdžiui, grūdams, pašarams ir bendroms birioms medžiagoms. Plieninio laido ST serijos diržai labiau tinka dideliems kėlimo aukščiams, didelėms apkrovoms ir sudėtingoms medžiagoms, naudojamoms kasybos ir cemento srityse. Galutinai pasirenkant reikėtų atsižvelgti į kėlimo aukštį, diržo plotį, kaušo talpą, transportavimo greitį ir veikimo sąlygas, o ne tik į aukštį.

5. Kiek laiko paprastai gali veikti bendra lifto juosta?

Tarnavimo laikas priklauso nuo kėlimo aukščio, apkrovos, medžiagos abrazyvumo, diržo įtempimo, veikimo greičio ir priežiūros. Standartinėmis sąlygomis YUFENG audinio šerdies CBS lifto juostos paprastai gali tarnauti 5–8 metus, o tinkamai parinktos CBS juostos su plieniniu laidu gali ilgiau nei 10 metų. Reguliarus diržo įtempimo, kaušo varžtų, sujungimo vietų ir diržo paviršių tikrinimas padeda išlaikyti eksploatavimo laiką.

6. Ar yra maistinių liftų diržų?

Taip. YUFENG gali tiekti balto nitrilo CBS lifto diržus, skirtus naudoti su maistu, įskaitant cukrų, miltus, ryžius, grūdus, naminių gyvūnėlių maistą ir kitus maisto ingredientus. Tinkamos su maistu besiliečiančios medžiagos gali būti parenkamos pagal reikalaujamą atitiktį, valymo sąlygas ir transportuojamą produktą.

7. Ar yra ugniai atsparios ir antistatinės versijos?

Taip. Galimos ugniai atsparios ir antistatinės lifto juostos konstrukcijos, skirtos tais atvejais, kai svarbi gaisro prevencija ir statinė kontrolė. Įprastai naudojami grūdų keltuvai, anglių tvarkymo sistemos ir kitos aplinkos, kuriose degiosios dulkės arba statinės iškrovos gali sukelti papildomų saugos problemų. Reikalingas mišinys turi būti parinktas pagal taikomus įrangos ir aikštelės saugos reikalavimus.

8. Kokios informacijos reikia renkantis diržą?

Norėdami tiksliai suderinti specifikacijas, klientai gali nurodyti lifto kėlimo aukštį, juostos plotį, transportavimo pajėgumą, medžiagos tipą, kaušo dydį, darbinę temperatūrą, diržo greitį ir esamus varžtų skylių matmenis. Remdamasis šiais parametrais, YUFENG gali rekomenduoti tinkamą karkaso konstrukciją, dangos medžiagą, diržo storį ir perforavimo konfigūraciją.

Paprašykite bendro lifto juostos sprendimo

1. Atsiųskite savo įrangos parametrus

Pateikite lifto matmenis, kėlimo aukštį, transportavimo medžiagą ir kaušo specifikacijas. Mūsų techninė komanda gali peržiūrėti veikimo reikalavimus ir rekomenduoti tinkamą diržo konstrukciją.

2. Patvirtinkite diržo ir perforavimo specifikacijas

Prieš gaminant, diržo matmenys, karkaso tipas, dangčio medžiaga ir varžtų skylių raštas gali būti patvirtinti pagal jūsų įrangos ar kaušo brėžinius, kad sumažėtų montavimo problemų.

3. Paprašykite pavyzdžių arba gamyklos pasiūlymo

Susisiekite su YUFENG dėl galimų pavyzdžių, techninių specifikacijų ir gamyklos kainos, pagrįstos jūsų faktiniais vertikalaus transportavimo reikalavimais.
