Vienodo ilgio tuščiosios eigos volas

Subalansuotas apkrovos paskirstymas yra pagrindinis YUFENG vienodo ilgio tuščiavidurio ritinėlio pranašumas. Yra 89–159 mm skersmens, 400–2400 mm pločio diržo, trys vienodo ilgio ritinėliai užtikrina simetrišką diržo atramą ir padeda sumažinti netolygų kraštų susidėvėjimą ir medžiagos išsiliejimą. Kiekvienam įrenginiui atliekami sukimosi, smūgio, korozijos ir sandarinimo bandymai, pateikiami CAD brėžiniai ir mėginių bandymai.

Produkto apibrėžimas ir visas YUFENG gamybos procesas

1. Vienodo ilgio tuščiosios eigos konstrukcija

YUFENG Equal-Length Troughing Idler susideda iš trijų vienodo ilgio ir skersmens volų, sumontuotų ant integruoto štampavimo laikiklio. Vienas horizontalus centrinis volas ir du simetriškai pasvirę šoniniai volai sudaro subalansuotą įgaubtą nešimo profilį, kad būtų galima stabiliai transportuoti birių medžiagų.

Palyginti su nevienodo ilgio latakais, kuriuose naudojami trumpesni sparneliai, vienodo ilgio konstrukcija užtikrina nuoseklesnę konvejerio juostos atramą. Tai padeda tolygiau paskirstyti apkrovą ir sumažina lokalizuotą įtampą, netolygų diržo susidėvėjimą ir galimą diržo nuokrypį dėl nevienodų ritinėlių matmenų.

2. Sustiprinta konstrukcija, skirta sunkiasvoriams darbams

YUFENG naudoja Q235 besiūlius storasienius plieninius vamzdžius, vientisus anglinio plieno velenus, sustiprintus šalto štampavimo laikiklius ir daugiasluoksnius labirinto sudėtinius dvigubus alyvos sandariklius. Siekiant pagerinti matmenų tikslumą, konstrukcijos stiprumą ir atsparumą korozijai, naudojamas CNC pjovimas, ekranuotas suvirinimas dujomis ir elektrostatinė aukštos temperatūros antikorozinė danga.

Kai kuriuose pigiuose tuščiosiose eigose naudojami 2,0–2,5 mm plonasieniai vamzdžiai, kurie gali deformuotis ilgai veikiant didelei apkrovai, o YUFENG vienodo ilgio tuščiaviduriai tuščiaviduriai naudoja 3,5 mm storio besiūlius plieninius vamzdžius. Galimi didelio tikslumo dvigubai sandarūs 6204, 6205 ir 6306 serijų guoliai pagal apkrovos reikalavimus.

3. Tikslus sukimasis ir stabilus važiavimas

Kiekvieno ritinėlio radialinis išbėgimas valdomas 0,5 mm tikslumu, o statinis pasipriešinimas sukimuisi palaikomas maždaug 1,5–2,5 N. Šie gamybos valdikliai padeda užtikrinti sklandų sukimąsi, mažą trintį ir sumažintą veikimo triukšmą nuolatinio transportavimo metu.

Sustiprinta konstrukcija tinka reiklioms aplinkoms, kuriose yra didelė dulkių koncentracija, didelė drėgmė, mineralinių srutų purslai ir silpnas rūgšties arba šarmo poveikis, todėl užtikrina stabilų ilgalaikį konvejerio darbą.

4. Individualizuotos medžiagos įvairioms reikmėms

Be standartinių vienodo ilgio plieninių tuščiavidurių slenksčių, YUFENG siūlo specializuotas konfigūracijas, įskaitant guminius dilimui atsparius volelius, UHMWPE polimerinius antikorozinius volelius ir nerūdijančio plieno velenus.

Šios konfigūracijos gali būti parenkamos pagal medžiagos abrazyvumą, korozijos sąlygas, drėgmės poveikį ir konvejerio reikalavimus. Visų gaunamų žaliavų cheminė sudėtis ir mechaninis stiprumas tikrinamos prieš pradedant gaminti, kad būtų išlaikyta pastovi gamybos kokybė.

Autentiški ilgalaikio lauko bandymo duomenys

1. Šešių mėnesių požeminės anglies kasyklos lauko bandymas

YUFENG techninė komanda atliko 6 mėnesių nepertraukiamo vienodo ilgio tuščiosios eigos volo lauko veikimo bandymą požeminėje anglių kasykloje, kad įvertintų jo ilgalaikį veikimą sudėtingomis transportavimo sąlygomis. Bandymas apėmė nuolatinį veikimą, guolių apkrovą, sandarinimo ilgaamžiškumą, diržo apsaugą ir medžiagų išsiliejimo kontrolę.

Bandymo aplinka:Požeminės anglies kasyklos kelias, kurio dulkių koncentracija ≥1200 mg/m³, aplinkos temperatūra svyruoja nuo -10°C iki +65°C, ir 24 valandų nepertraukiamas transportavimo darbas.

Vienos grupės guolio apkrova:Iki 2800 kg, tvarko žaliavinę anglį, gangu ir mišrias rūdos biriąsias medžiagas.

2. Patvirtinti našumo rezultatai

Tarnavimo laikas:Bandomieji tuščiosios eigos bėgeliai sukaupė 32 600 stabilaus veikimo valandų, o jų tarnavimo laikas buvo 3–5 kartus ilgesnis nei įprastų plonasienių nevienodo ilgio tuščiosios eigos, naudojamos palyginimui.

Sandarinimo patvarumas:Po 30 dienų iš eilės dulkių ir aukšto slėgio vandens purškimo cirkuliacijos bandymo visi bandiniai parodė nulinį guolio užstrigimą ir nulinį vidinį tepalo nuotėkį.

Diržo apsauga:Subalansuota vienodo ilgio ritinėlio struktūra padeda sumažinti vienašalę briaunų trintį tarp konvejerio juostos ir ritinėlių, prailgindama bendrą juostos keitimo ciklą iki 40 % išbandytomis sąlygomis.

Medžiagos išsiliejimas:Esant standartiniam 35° lovio kampui, išbandyta vienodo ilgio laisvosios eigos sistema pasiekė išmatuotą 0,48 % išsiliejimo greitį, palyginti su 3,2 % lygiagrečių plokščių tuščiųjų bėgelių ir nevienodo ilgio latako tuščiosios eigos tuo pačiu transportavimo tūriu.

Visa gaminių klasifikacija ir techniniai parametrai

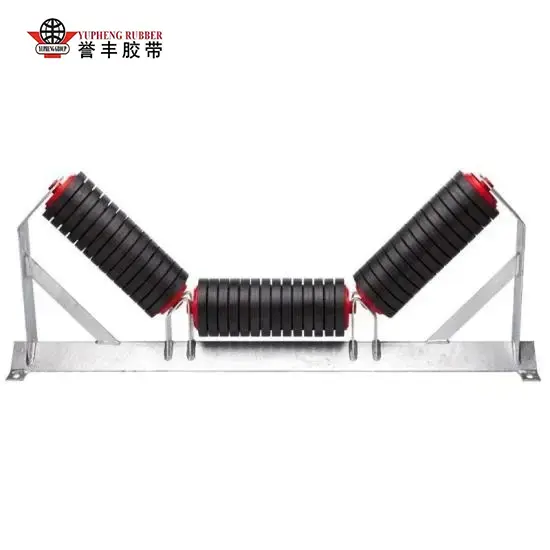

1. Standartinis vienodo ilgio 3 ritinėlių tuščiosios eigos mechanizmas

Bendros paskirties kasybos, cemento, grūdų ir kitų birių medžiagų transportavimo sistemų konfigūracija. Standartiniai lovio kampai yra 20°, 30°, 35° ir 45°.

2. Vienodo ilgio smūgio buferio tuščiosios eigos mechanizmas

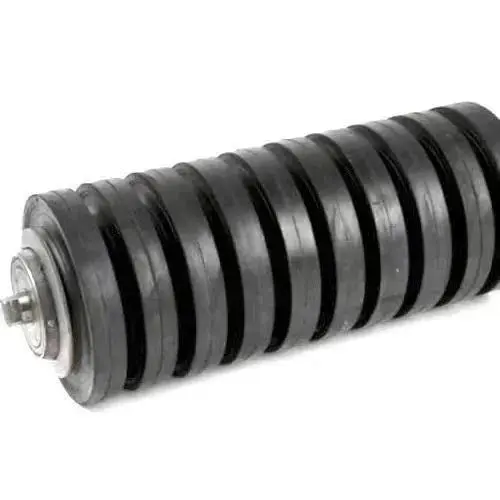

Šie ritinėliai, skirti pakrovimo ir medžiagų padavimo taškams, turi storą guminį tarpą, kad sugertų krintančios rūdos poveikį ir sumažintų tiesioginį poveikį konvejerio juostai ir ritinėlio konstrukcijai.

3. Vienodo ilgio automatinis savaime išsilyginantis laisvosios eigos mechanizmas

Įrengta nuokrypį koreguojanti atraminė konstrukcija, padedanti nukreipti konvejerio juostą atgal į įprastą važiavimo padėtį, sumažindama kraštų dilimą ir galimą juostos pažeidimą.

4. UHMWPE antikorozinis vienodo ilgio latakas

Naudojamas UHMWPE polimerinis ritininis korpusas su nerūdijančio plieno veleno galimybėmis korozinėms aplinkoms, tokioms kaip chemijos gamyklos, druskos aikštelės ir nuotekų valymo įrenginiai, veikiami rūgščių, šarmų ar druskos rūko.

Standartinių techninių parametrų lentelė

Tikros pasaulinės klientų projektų bylos

1. Mongolijos atviros duobės anglies kasybos projektas

12 km skersinio kalnų anglių konvejerio sistema su 1 200 mm pločio didelio apkrova juosta ir suprojektuota 2 000 tonų per valandą transportavimo galia po maždaug 6 000 darbo valandų patyrė priešlaikinius gedimus su nevienodo ilgio tuščiąja eiga.

YUFENG tiekia pritaikytus 35° sustiprintus sandariklius, vienodo ilgio latakus su pastorintomis vamzdžių sienelėmis ir patobulintu labirintiniu sandarinimu. Po 18 mėnesių nepertraukiamo eksploatavimo lauke projekto metu buvo užfiksuotas nulis ritinėlių keitimo ir nulis pranešimų apie ritinėlių gedimus, o mėnesinės priežiūros darbo sąnaudos sumažėjo maždaug 65%.

2. Pietryčių Azijos pakrantės rūdos iškrovimo terminalas

Projektas apėmė nuolatinį laivų iškrovimą lauke ir transportavimą į sandėliuką, esant stipriai pakrantės druskos ir rūko korozijai. YUFENG tiekė UHMWPE antikorozinius vienodo ilgio latakus su nerūdijančio plieno vidiniais velenais.

Po dvejų metų nepertraukiamo eksploatavimo tiekiami volai neparodė jokių su rūdžių susijusių gedimų ar guolių užsikimšimo, todėl patikimai palaiko ilgalaikį pakrančių birių medžiagų tvarkymą.

3. Buitinė cemento klinkerio gamybos linija

Cemento klinkerio gamybos linijai, kurios kasdienis pajėgumas yra 5000 tonų, reikėjo volų aukštos temperatūros krosnies pelenų transportavimui ir labai abrazyvinių užpildų transportavimui. YUFENG tiekė guminius vienodo ilgio smūginius latakus, kad sumažintų transportuojamos medžiagos, ritinėlių ir konvejerio juostos poveikį ir abrazyvinį kontaktą.

Pritaikyta smūgiams atspari konfigūracija padeda apsaugoti konvejerio juostos paviršių, sumažinti nenormalų susidėvėjimą ir pailginti transportavimo sistemos veikimo ciklą.

Pagrindiniai konkurenciniai pranašumai, palyginti su įprastais nevienodo ilgio rinkos dykininkais

Taikomi pramoniniai scenarijai

YUFENG Equal Length Troughing Idler Roller yra skirtas birių medžiagų transportavimo sistemoms, kurioms reikalingas subalansuotas apkrovos paskirstymas, stabilus diržo atramas ir patikimas ilgalaikis veikimas. Atsižvelgiant į darbo aplinką, galima pasirinkti įvairias ritinėlių medžiagas ir konfigūraciją.

1. Kasybos pramonė

Tinka atvirose anglies kasyklose, požeminėse geležies rūdos, aukso rūdos ir boksito transportavimo sistemoms, palaikančioms sunkių birių medžiagų transportavimą dideliais atstumais sudėtingomis eksploatavimo sąlygomis.

2. Šiluminės elektrinės

Naudojamas anglies padavimo linijoms, kalkakmenio desulfuravimo medžiagų transportavimui ir katilų pelenų ir šlako transportavimo sistemoms. Sustiprinta ritininė konstrukcija palaiko nuolatinį birių medžiagų tvarkymą.

3. Statybinių medžiagų pramonė

Tinka cemento gamykloms, smėlio ir akmens užpildų karjerams, žvyro apdorojimo linijoms ir kitoms reikmėms, susijusioms su abrazyvinėmis biriomis medžiagomis ir nuolatiniu transportavimu.

4. Uostai ir birių krovinių terminalai

Skirta anglies, geležies rūdos, grūdų ir cheminių birių krovinių pakrovimo, iškrovimo ir sandėliavimo transportavimo sistemoms. Galima pasirinkti skirtingas ritinėlių medžiagas ir sandarinimo konfigūracijas lauko ir didelės drėgmės aplinkai.

5. Chemijos ir druskos gamyba

UHMWPE antikoroziniai vienodo ilgio latako tuščiosios eigos yra prieinamos rūgščių, šarmų, druskos rūko ir kitų korozinių sąlygų veikiamiems darbams, įskaitant chemijos gamyklas, druskos gamybos įrenginius ir susijusias medžiagų tvarkymo sistemas.

6. Grūdų perdirbimo pramonė

Mažai susidėvintys ir maistiniai volai tinka kviečių, kukurūzų, ryžių ir kitų birių žemės ūkio medžiagų laikymo ir transportavimo sistemoms, užtikrinant sklandų sukimąsi ir stabilų diržo atramą.

Gamyklos profesionalumo ir kokybės užtikrinimas

YUFENG valdo standartizuotą 20 000 m² automatizuotą gamybos cechą, aprūpintą daugiau nei 50 CNC precizinio apdorojimo įrangos komplektų. Mėnesio gamybos pajėgumai siekia iki 80 000 konvejerių tuščiavidurių sraigtų ir 15 metų specialios gamybos patirties, todėl daugiausia dėmesio skiriame patikimiems ritininiams sprendimams kasybos, cemento, uostų, elektros energijos gamybos, žemės ūkio ir kitose birių krovinių transportavimo pramonės šakose.

1. Gamybos pajėgumai

Mūsų gamybos sistemoje integruotas tikslus CNC apdorojimas, ritininių vamzdžių gamyba, velenų apdirbimas, suvirinimas, guolių surinkimas, sandarinimas ir paviršiaus apdorojimas. Gamybos pajėgumai palaiko ir standartinius ritinėlių užsakymus, ir pritaikytas specifikacijas didelio masto transportavimo projektams.

2. Kokybės sertifikatai ir atitiktis

Mūsų ritininiai gaminiai gaminami pagal kontroliuojamą kokybės valdymo sistemą ir atitinka ISO 9001, MT/T 821 ir su CE susijusius reikalavimus. Kvalifikuotų klientų projektams gali būti pateiktos trečiosios šalies gamyklos audito ataskaitos ir gaminio eksploatacinių savybių bandymo dokumentai.

3. Penkių etapų kokybės kontrolė

Mūsų kokybės kontrolės procesas apima žaliavų tikrinimą, pusgaminių suvirinimo stiprumo bandymą, gatavo ritinėlio pasipriešinimo sukimuisi bandymą, sandarinimo senėjimo modeliavimą ir galutinį pakuotės patikrinimą. Ši daugiapakopė tikrinimo sistema padeda išlaikyti nuoseklų matmenų tikslumą, sandarinimo efektyvumą ir sukimosi stabilumą visose gamybos partijose.

4. CAD inžinerija ir techninė pagalba

YUFENG teikia nemokamus CAD inžinerinius brėžinius projekto derinimui, montavimo patvirtinimui ir konvejerio konstrukcijos patikrinimui. Mūsų techninė komanda gali rekomenduoti tinkamą ritinėlio skersmenį, lovio kampą, guolio konfigūraciją ir laikiklio matmenis pagal diržo plotį ir transportavimo sąlygas.

5. Pavyzdžių ir individualizuotos gamybos paslauga

Priklausomai nuo gaminio specifikacijų, nedideli bandomieji užsakymai gali būti palaikomi, kai pavyzdžiai pristatomi maždaug per 7 dienas. Standartiniams masinės gamybos užsakymams paprastai reikia 15–20 dienų, o pritaikytos specifikacijos suplanuojamos atsižvelgiant į projekto reikalavimus ir gamybos sudėtingumą.

6. Visuotinis aptarnavimas po pardavimo

YUFENG teikia nuotolines technines gaires, kaip pasirinkti, montuoti ir naudoti ritinėlį. Kvalifikuotiems didelio masto užjūrio pramonės projektams taip pat galime suteikti pagalbą vietoje, kad padėtume klientams pasiekti patikimą konvejerio veikimą.

Konversija

Ar ieškote ilgai tarnaujančio, mažai priežiūros reikalaujančio volo, kad patobulintumėte birių konvejerių sistemą ir sumažintumėte ilgalaikes eksploatavimo išlaidas? Susisiekite su mūsų profesionalia inžinierių komanda dabar, kad pateiktumėte nemokamų gaminių pavyzdžių, gautumėte pritaikytus techninius brėžinius ir gamyklos tiesioginio didmeninės prekybos kainoraštį! Teikiame vieno langelio konvejerio komponentų derinimo sprendimą visiems jūsų medžiagų tvarkymo projektų poreikiams.

DUK skyrius

1. Kl.: Kokie yra pagrindiniai vienodo ilgio tuščiosios eigos ritinėlio pranašumai, palyginti su nevienodo ilgio tuščiosios eigos ritinėliais?

A: Mūsų vienodo ilgio trys identiški ritinėliai užtikrina visiškai subalansuotą apkrovos paskirstymą, pašalina vienašalį diržo įtempimą ir briaunų dilimą, sumažina medžiagos išsiliejimą ir labai prailgina konvejerio juostos tarnavimo laiką. 35° yra universaliausias standartinis kampas, tinkantis daugeliui kasybos ir cemento pramonės projektų. 20° lengvo kampo tipas tinka lengvo apkrovos grūdų transportavimui, o 45° giluminis lovinis modelis skirtas didelės talpos birių krovinių transportavimui. YUFENG gali visiškai reguliuoti laikiklio pasvirimo kampą pagal jūsų konvejerio projekto brėžinį.

2. Kl.: Ar galime tiekti antikorozinius vienodo ilgio latakus, skirtus druskos aikštelėms ir chemijos gamykloms?

A: Visiškai. Siūlome tris antikorozinius sprendimus: vienodo ilgio UHMWPE nemetalinio polimero laisvosios eigos, guma padengtos nusidėvėjimui atsparaus plieno laisvosios eigos ir pritaikytus nerūdijančio plieno vidinius veleno laisvuosius ratus, kurie gali prisitaikyti prie ilgalaikės rūgščių, šarmų ir druskos rūko korozijos sukeliančių darbo sąlygų.

3. Kl.: koks yra minimalus užsakymo kiekis ir standartinis pristatymo laikas?

 A: Bandomojo užsakymo pavyzdinis MOQ yra 1 vnt; masinio oficialaus užsakymo MOQ yra 100 rinkinių. Standartinės atsargų įprastos vienodo ilgio laisvosios eigos specifikacijos gali būti pristatytos per 7 darbo dienas, o pritaikytam nestandartiniam vienodo ilgio tuščiosios eigos volui reikia 15–20 dienų gamybos laikotarpio.

4. Kl.: ar vienodo ilgio latakai atitinka tarptautinius pramoninio dizaino standartus?

A: Visi gatavi gaminiai visiškai atitinka CEMA, ISO, MT/T 821 ir DIN pasaulinius pramonės standartus, pridedamos visos oficialios bandymų ataskaitos, skirtos tarpvalstybiniam eksporto muitinės formalumams atlikti.
