Savaime išsilyginantis tuščiosios eigos mechanizmas

Pagrindinė „YUFENG Self-Aligning Troughing Idler“ funkcija yra konvejerio juostos laikymas centre. Jo automatinis pasukamas rėmas reaguoja į šoninį diržo judėjimą ir padeda ištaisyti poslinkius, atsiradusius dėl netolygaus įtempimo ar medžiagos apkrovos, sumažindamas kraštų įbrėžimą ir priežiūros pertrūkius. Yra 89–159 mm skersmens, 400–2400 mm pločio juostoms, tinka kasybos, grūdų tvarkymo ir cemento transportavimo sistemoms.

Produkto apibrėžimas ir sukimosi korekcijos veikimo principas

1. Struktūra

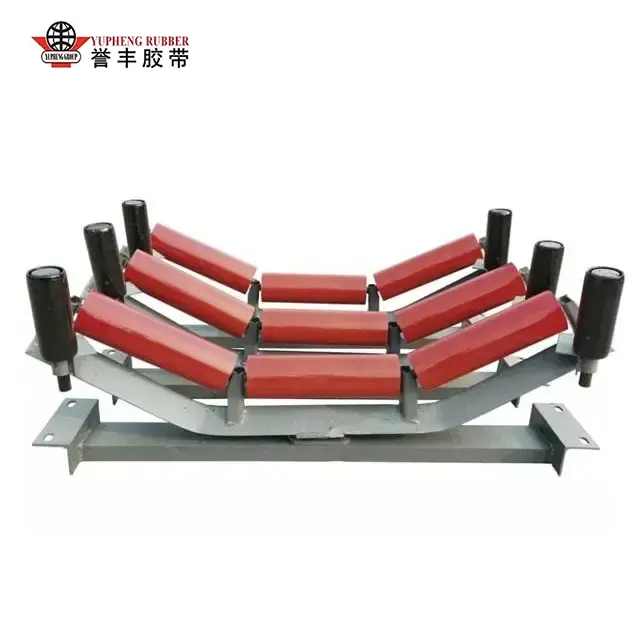

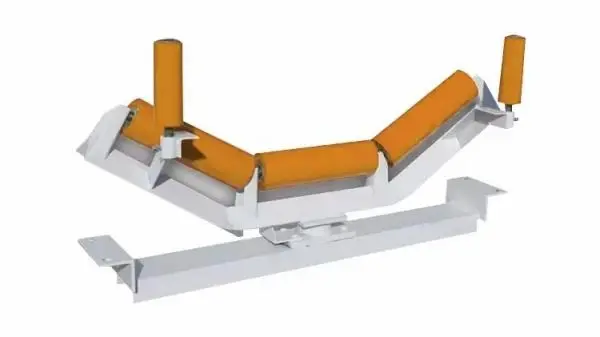

YUFENG Self-Aligning Troughing Idler yra trijų ritinėlių nešimo mazgas, pastatytas ant laisvai besisukančio centrinio sūpynės pagrindo. Jį sudaro vienas horizontalus centrinis volas, du simetriški pasvirę sparneliai ir šoniniai kreipiamieji ritinėliai. Kai konvejerio juosta nukrypsta dėl netolygios medžiagos apkrovos, nenuoseklaus juostos įtempimo ar konvejerio išlygiavimo pokyčių, juostos kraštas susiliečia su kreipiamuoju voleliu ir verčia tuščiosios eigos rėmą pasukti 5°–8°, sukurdama atvirkštinę korekcinę jėgą, kuri automatiškai nukreipia juostą atgal link centro.

YUFENG naudoja sutirštintus Q235 besiūlius plieninius vamzdžius, kietus šaltai temptus integruotus velenus, tvirtas plienines šarnyrines sėdynes ir dviejų sluoksnių labirintinius kompozitinius sandariklius. Kiekviename volelyje sumontuoti mažos trinties dvigubai sandarūs 6204/6305 guoliai, kurių radialinis išbėgimas kontroliuojamas žemiau 0,5 mm, o statinis pasipriešinimas sukimuisi palaikomas 1,4–2,4 N. Ši konstrukcija užtikrina stabilų, mažai triukšmingą darbą dulkėtoje, drėgnoje ir kintamoje temperatūroje nuo -20 ℃ iki +80 ℃.

2. Individualizuotos savaime išsilyginančios konfigūracijos

Be standartinių anglinio plieno modelių, YUFENG siūlo pritaikytus savaime išsilyginančius tuščia eigai skirtingoms eksploatavimo sąlygoms, įskaitant guminius smūginius modelius medžiagų padavimo taškams, UHMWPE antikorozinius modelius, skirtus druskos rūkui ir cheminei aplinkai, ir aukštos temperatūros modelius krosnies pelenų transportavimo linijoms. Siekiant užtikrinti pastovią gamybos kokybę, prieš gaminant visas gaunamas žaliavas tikrinamas tempiamasis stiprumas ir cheminė sudėtis.

Patvirtinti lauko bandymo duomenys

1. Septynių mėnesių nepertraukiamo sekimo testas

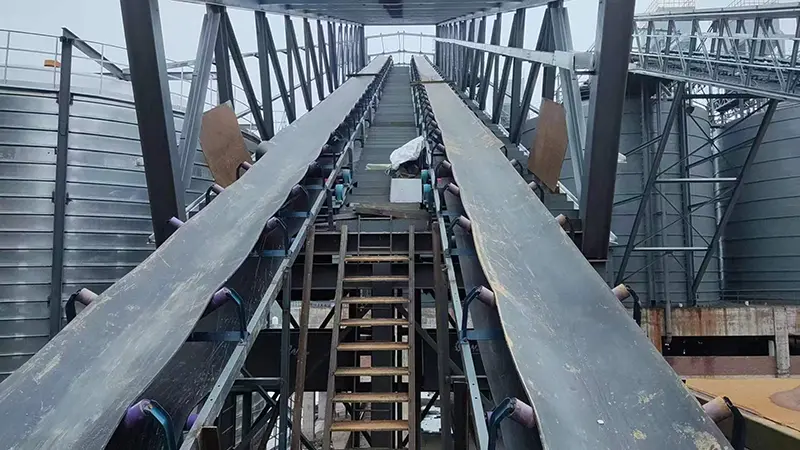

YUFENG atliko septynių mėnesių nepertraukiamą lauko bandymą su 1,2 km grūdų transportavimo sistema, kad įvertintų tikrąjį „Troughing Idler“ sekimo našumą nuolat veikiant. Bandymas buvo atliktas lauko grūdų saugykloje, kai vėjo sąlygos svyravo nuo -12 ℃ iki +72 ℃. Kiekviena tuščiavidurių grupė vežė iki 2200 kg krovinius veždama kviečius, kukurūzus ir ryžius.

2. Pagrindiniai veiklos rezultatai

Koregavimo atsakymas:Tuščia eiga į diržo nuokrypį sureagavo per 0,8 sekundės ir nuolat nukreipė diržą link centro be pastebimo svyravimų.

Diržo apsauga:Diržo briaunų dilimas sumažėjo 45%, o užfiksuotas diržo keitimo ciklas pailgėjo nuo 12 mėnesių iki 18 mėnesių.

Medžiagos išsiliejimas:Esant tokiam pačiam transportavimo tūriui, medžiagų nuotėkis sumažėjo nuo 3,1 % naudojant stacionarius lovio laisvuosius ratus iki 0,32 % naudojant YUFENG savaime išsilygiuojančius laisvuosius ratus.

Sandarinimo ir siūbavimo patvarumas:Po 35 dienų iš eilės ciklinių dulkių ir vandens purslų senėjimo bandymų, visuose bandomuosiuose pavyzdžiuose guolis neužstrigo arba ašies veleno rūdžių nebuvo.

Viso asortimento produktų klasifikacija ir standartinių techninių parametrų lentelė

1. Savaime išsilyginančių tuščiosios eigos mechanizmų serija

YUFENG kuria keturias pagrindines savaime išsilyginančios tuščiosios eigos seriją, skirtą skirtingoms apkrovos sąlygoms, konvejerio išdėstymui ir darbo aplinkoms. Taip pat galimi pritaikyti matmenys ir konfigūracijos specialioms transportavimo sistemoms.

Standartinis 3 ritinėlių savaime išsilyginantis laisvosios eigos mechanizmas:Bendros paskirties modelis, skirtas grūdams, smėliui ir kasybai, galimas su 20°, 30°, 35° ir 45° lovio kampais.

Poveikis savaime išsilyginantis tuščiosios eigos mechanizmas:Įrengti stori guminiai ritinėliai medžiagos padavimo taškams, padedantys sugerti iki 72 % momentinės smūgio jėgos, išlaikant automatinį diržo sekimą.

Apverčiamas savaime išsilyginantis tuščiosios eigos mechanizmas:Turi dvikryptę svyruojančią sukimosi struktūrą, skirtą stūmokliniams maršrutiniams konvejeriams ir uosto sandėlių transportavimo sistemoms.

UHMWPE antikorozinis savaime išsilyginantis tuščiosios eigos latakas:Naudojamas nemetalinis polimerinis ritininis korpusas su nerūdijančio plieno ašimi, skirtas chemijos gamykloms, pakrančių terminalams ir druskos rūko aplinkoje.

2. Standartiniai techniniai parametrai

Tikros pasaulinės pramonės klientų projektų bylos

1. Australijos didelio grūdų terminalo konvejerio projektas

Projekto mastas:9 km ilgio skersinio grūdų transporterio sistema, aprūpinta 1000 mm pločio transportavimo juosta ir suprojektuota 1800 tonų per valandą transportavimo galia.

Kliento iššūkis:Originalios fiksuotos lovos tuščiosios eigos negalėjo veiksmingai ištaisyti vėjo sukelto diržo nuokrypio. Dėl nuolatinio klajojimo juostos plyšo kraštai ir išsiliejo grūdai, todėl kiekvieną mėnesį neplanuotai išjungiama iki 32 valandų.

YUFENG sprendimas:Mes tiekėme pritaikytus 35° savaime išsilygiuojančius laisvuosius ratus su sustiprintomis pasukamomis sėdynėmis, užtikrinančiomis nuolatinį automatinį diržo taisymą lauko sąlygomis.

Po 16 mėnesių nepertraukiamo veikimo savaiminio centravimo sistema išlaikė stabilų korekcijos našumą ištisus metus, sumažindama mėnesinės priežiūros prastovos laiką 70%.

Klientų atsiliepimai:„YUFENG savaime išsilyginančių tuščiųjų eilių automatinis sekimo našumas visiškai išsprendžia mūsų ilgalaikę juostos klaidinimo problemą, labai sumažindamas grūdų atliekas ir priežiūros darbo sąnaudas.

2. Pietų Afrikos atviros duobės chromo rūdos transportavimo linija

Darbo sąlygos:Konvejerio sistema veikia kalnuotoje vietovėje su nelygiais šlaitais, stipriu gabalų rūdos smūgiu ir didele dulkių koncentracija ištisus metus.

YUFENG sprendimas:Pateikėme „Impact Troughing Idlers“ su pastorintais guminiais ritinėliais ir sustiprintomis šarnyrinėmis sėdynėmis su apsaugos nuo dulkių konstrukcijomis.

Po dvejų metų nepertraukiamo didelio apkrovimo darbo laisvosios eigos išlaikė stabilų automatinės korekcijos veikimą be korekcijos gedimų, efektyviai pagerindamos konvejerio juostos išlygiavimo patikimumą ir sumažindamos priežiūros reikalavimus.

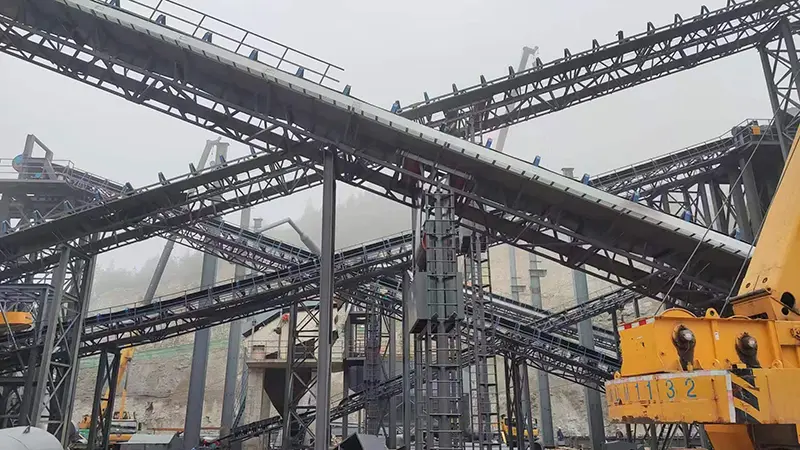

3. Vidaus 4500 tonų per dieną karjero gamybos linija

Darbo sąlygos:Gamybos linija tvarko labai abrazyvinius akmens agregatus su dažnais medžiagų apkrovos disbalansu, sukeliančiu rimtą diržo nuokrypį ir pagreitinantį juostos kraštų susidėvėjimą.

YUFENG sprendimas:Mes tiekėme sunkiasvores, savaime išsilyginančias tuščiavidures, kad būtų išlaikytas nuolatinis diržo centravimas vežant agregatus dideliais atstumais.

Optimizuota savaiminio korekcijos struktūra sumažino juostos nukrypimo problemas, sumažino konvejerio juostos keitimo dažnumą ir pagerino bendrą karjero transportavimo sistemos stabilumą.

Pagrindiniai konkurenciniai pranašumai, palyginti su įprastais fiksuotais tuščiaviduriais varikliais

Taikomi pramoniniai scenarijai su išsamiu taikymo paaiškinimu

1. Grūdų ir žemės ūkio pramonė

YUFENG Self Aligning Troughing Idler yra plačiai naudojamas dideliuose grūdų sandėliavimo terminaluose, ryžių ir kukurūzų perdirbimo įmonėse ir lauko grūdų sandėlių transportavimo sistemose. Grūdų transportavimui dideliais atstumais, veikiamiems vėjo trukdžių ir netolygios medžiagos apkrovos, savaime centruojanti struktūra nuolat koreguoja juostos nuokrypį, sumažindama grūdų išsiliejimą ir pagerindama transportavimo stabilumą.

2. Kasybos pramonė

Atvirose anglies kasyklose, chromo rūdos kasyklose, geležies rūdos projektuose ir agregatų karjeruose ilgo tarpatramio konvejerių sistemos dažnai susiduria su juostos klajojimu, kurį sukelia netolygi apkrova, reljefo pokyčiai ir stiprus medžiagų poveikis. YUFENG savaime išsilygiuojantys laisvosios eigos užtikrina automatinį sekimo našumą, kad būtų išlaikytas stabilus diržo išlygiavimas ir sumažintas kraštų susidėvėjimas, plyšimo rizika ir netikėtos prastovos.

3. Šiluminės elektrinės

Šiluminėms elektrinėms reikalingas patikimas konvejerio veikimas, kad būtų galima tiekti anglį dideliais atstumais ir transportuoti kalkakmenio desulfuravimo medžiagas. YUFENG savaime išsilyginantys latako tuščiosios eigos padeda išlaikyti konvejerio juostos padėtį nepertraukiamo veikimo metu, pagerina sistemos patikimumą ir sumažina priežiūros dažnumą, atsirandantį dėl juostos nukrypimo.

4. Statybinių medžiagų pramonė

Cemento gamyklose, smėlio ir akmens užpildų gamybos linijose ir kitose sunkiųjų medžiagų tvarkymo srityse dėl netolygaus medžiagų pasiskirstymo konvejerio juosta gali lengvai pasislinkti. YUFENG savaime išsilyginančios tuščiosios eigos sistemos automatiškai reguliuoja diržo eigos padėtį, užtikrindamos sklandesnį abrazyvinių birių medžiagų transportavimą.

5. Uostai ir birių krovinių prieplaukos

Pakrantės uostai ir birių krovinių terminalai dažnai veikia esant stipriam vėjui ir sudėtingoms krovos aplinkoms. YUFENG savaime išsilyginantys latako laisvieji ratai yra tinkami grūdų, rūdos ir birių krovinių iškrovimo sistemoms, užtikrinant stabilų juostos sekimo veikimą tolimųjų transportavimo operacijų metu.

6. Chemijos ir druskos gamybos pramonė

Chemijos gamykloms ir pakrančių druskų gamybos aplinkoms, veikiamoms rūgščių, šarmų ir druskos rūko korozijos, YUFENG siūlo UHMWPE antikorozinius savaime išsilyginančius tuščiosios eigos su korozijai atspariomis medžiagomis ir pritaikytomis struktūromis, kad būtų užtikrintas ilgalaikis stabilus veikimas atšiaurioje aplinkoje.

Gamyklos profesionalumas ir įgaliotos pasaulinės kvalifikacijos

1. Pažangūs gamybos pajėgumai ir gamybos pajėgumai

YUFENG priklauso standartizuotas 21 000 kvadratinių metrų automatinis gamybos cechas, kuriame yra daugiau nei 55 CNC tikslaus apdorojimo įrangos rinkiniai. Turėdamas 85 000 konvejerių tuščiavidurių rinkinių per mėnesį gamybos pajėgumus ir daugiau nei 15 metų gamybos patirtį, daugiausia dėmesio skiriant konvejerio ritinėlių ir sekimo korekcijos komponentams, YUFENG teikia patikimus savaime išsilyginančius tuščiosios eigos sprendimus pasauliniams pramonės klientams.

2. Tarptautiniai sertifikatai ir projektų kvalifikacijos palaikymas

Visi YUFENG Self Aligning Troughing Idler produktai atitinka ISO9001 tarptautinės kokybės valdymo sistemos sertifikatą, MT/T 821 kasybos saugos standarto reikalavimus ir CE eksporto atitikties patikrą. Galima pateikti išsamias trečiųjų šalių gamyklos audito ataskaitas ir sekimo našumo bandymų ataskaitas, kad būtų galima patvirtinti kliento projektą, peržiūrėti tiekėjo kvalifikaciją ir įvertinti kokybę.

3. Griežta kokybės kontrolė ir veikimo patikrinimas

YUFENG valdo nepriklausomą kokybės tikrinimo laboratoriją ir vykdo griežtą kokybės kontrolę visame gamybos procese. Patikrinimo procedūros apima žaliavos mechaninio stiprumo tikrinimą, pusgaminių sukimosi glotnumo bandymą, gatavo produkto nuolatinį nuokrypio korekcijos nuovargio bandymą, sandarinimo dulkių ir vandens purslų senėjimo modeliavimo bandymus ir galutinį eksporto pakuotės patikrinimą, siekiant užtikrinti stabilų produkto veikimą prieš išsiunčiant.

4. Individualizuotas inžinerinis palaikymas ir pasaulinė paslauga

YUFENG palaiko nemokamą CAD inžinerinių brėžinių tiekimą, 7 dienų greitą mėginių pristatymą mažiems bandomiesiems užsakymams ir 16–20 dienų gamybos ciklus, skirtus pritaikytiems savaime išsilyginusiems tuščiosios eigos užsakymams. Mūsų techninė komanda teikia pasaulines nuotolines konsultacijas po pardavimo ir konvejerio išdėstymo derinimo paslaugas vietoje dideliems užjūrio konvejerių projektams.

DUK

1. Kl.: Kur ant konvejerio linijų turėtų būti sumontuotas savaime išsilyginantis latako tuščiasis velenas?

A: Rekomenduojama montuoti po vieną komplektą kas 15–30 metrų tolimojo konvejerio nešamojoje pusėje ir pridėti papildomų rinkinių perdavimo vietose, įkalnėse/nuokalnėse ir vėjo veikiamuose lauko segmentuose, kad būtų padidintas korekcijos efektyvumas. 35° lovio kampas yra universalus standartas daugeliui kasybos ir grūdų transportavimo projektų; 20° tinka mažo krovinio žemės ūkio medžiagų transportavimui, o 45° giluminis lovelis skirtas didelės talpos birių krovinių transportavimui. Mes galime visiškai sureguliuoti laikiklio svyravimo kampą pagal jūsų konvejerio projekto brėžinį.

2. Kl.: Ar galite tiekti antikorozinius savaime išsilyginančius latakus pakrančių druskų aikštelėms ir chemijos gamykloms?

A: Visiškai. Siūlome tris antikorozinius suderinamus sprendimus: UHMWPE nemetalinių polimerų savaime išsilyginančius tuščia eigai, stora guma dengta antikorozinio plieno laisvosios eigos ratus ir pritaikytus nerūdijančio plieno ašies velenų laisvuosius ratus, kurie gali prisitaikyti prie ilgalaikės rūgščių, šarmų ir druskos rūko koroziją sukeliančios darbo aplinkos.

3. Kl.: koks yra jūsų minimalus užsakymo kiekis ir standartinis pristatymo laikas?

A: Bandomojo užsakymo pavyzdinis MOQ yra 1 vnt; masinio oficialaus užsakymo MOQ yra 100 rinkinių. Standartinės tradicinės savaime išsilyginančios laisvosios eigos specifikacijos gali būti pristatytos per 7 darbo dienas, o pritaikytos nestandartinės savaime išsilyginančios tuščiosios eigos spyruoklės reikalauja 16–20 dienų gamybos laikotarpio.

4. Kl.: ar jūsų savaiminio centravimo latako tuščiosios eigos atitinka tarptautinius pramoninio dizaino standartus?

A: Visi gatavi gaminiai visiškai atitinka CEMA, ISO, MT/T 821 ir DIN pasaulinius konvejerių pramonės standartus, o tarpvalstybinio eksporto muitinės formalumams atlikti pridedamos visos oficialios stebėjimo našumo bandymų ataskaitos.

Susisiekite su YUFENG

Ieškote stabilaus ir mažai priežiūros reikalaujančio tuščiosios eigos sprendimo, kuris pašalintų dažną juostos nukrypimą ir sumažintų ilgalaikes konvejerio eksploatavimo išlaidas? Susisiekite su YUFENG profesionalia inžinierių komanda šiandien ir paprašykite gaminių pavyzdžių, pritaikytų techninių brėžinių ir tiesioginės kainos iš gamyklos.

YUFENG teikia išsamius konvejerio sekimo korekcijos sprendimus kasybos, žemės ūkio, uostų, elektrinių, chemijos pramonės ir kitoms birių medžiagų tvarkymo programoms visame pasaulyje.
