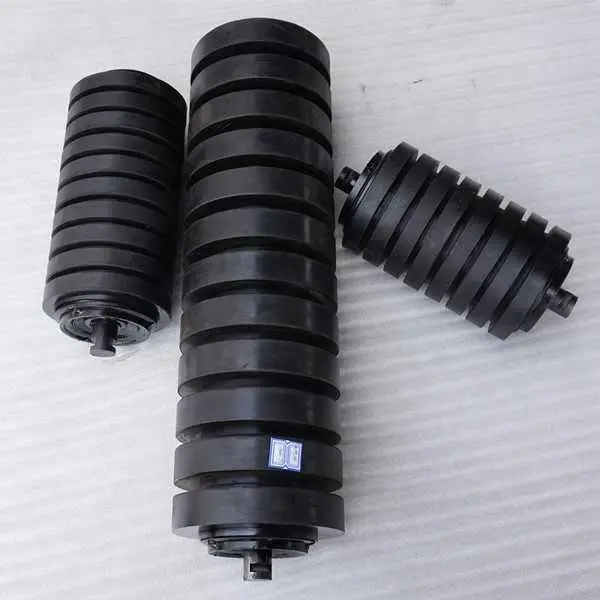

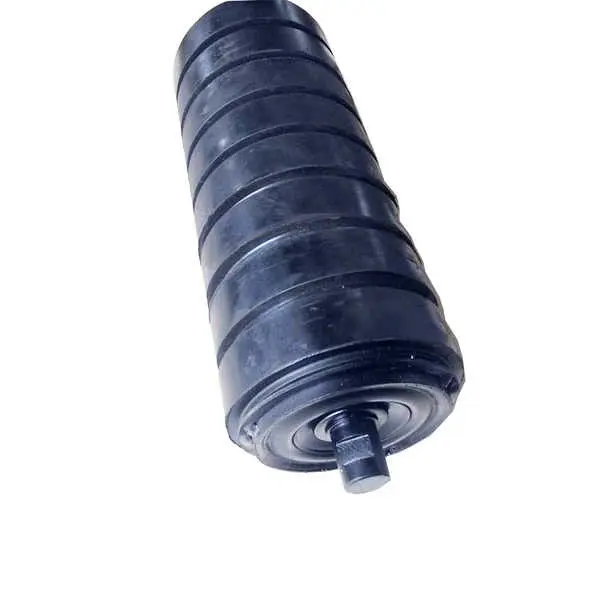

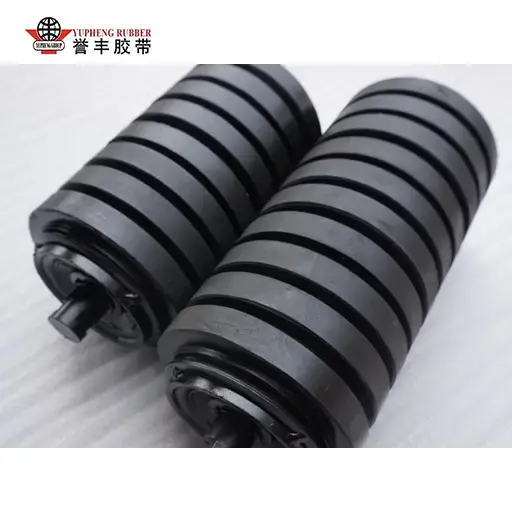

Guminio žiedo smūginis tuščiosios eigos volas

„YUFENG Rubber Ring Impact Idler Roller“ yra specialus buferinio konvejerio komponentas, nepriklausomai sukurtas ir masiškai gaminamas mūsų gamykloje, išskirtinai optimizuotas didelio smūgio pakrovimo latako sekcijoms, kuriose rūdos, anglies ir akmens gabalėliai krenta vertikaliai. Skirtingai nuo tradicinių visiškai lygių plieninių smūginių tuščiavidurių, kurie visą kritimo jėgą perduoda tiesiai į konvejerio juostą, ši tuščioji svirtis vienodu atstumu montuoja storus elastinius guminius žiedus ant besiūlio plieninio ritinėlio apvalkalo. Segmentuotos guminės pagalvėlės elastingai deformuojasi veikiant stipriam smūgiui, kad koncentruotas slėgis būtų išsklaidytas plačioje kontaktinėje srityje, pašalinant vietinius įtempių šuolius, dėl kurių atsiranda diržo pradūrimas ir išilginis plyšimas. Jis naudojamas kaip pagrindinė tinkama dalis didelės apkrovos birių krovinių transportavimo linijose su dideliu kritimo aukščiu ir visiškai užpildo įprastų plieninių tuščiavidurių, neturinčių smūgio buferio pajėgumo, veikimo spragą.

Medžiagos ir gamybos amatai

Visos YUFENG guminio žiedo smūgio tuščiosios eigos volo žaliavos yra griežtai tikrinamos iš kvalifikuotų tiekėjų. Volelio apvalkale naudojamas sutirštintas besiūlis anglinis plienas Q235 su visa karšto cinkavimo būdu, kad būtų pagerintas atsparumas purvinam vandeniui, šarminiams pelenams ir pakrančių druskos rūkui. Buferiniai žiedai pagaminti iš NR/SBR mišrios gumos, kurios kietumas yra 65±5 Shore A, užtikrinantis elastingą amortizaciją, atsparumą nusidėvėjimui ir ilgalaikį atsparumą deformacijai esant pakartotiniam smūgiui.

Guminio žiedo medžiaga ir apsauga nuo smūgių

Segmentiniuose guminiuose žieduose naudojama 65±5 Shore A NR/SBR mišri guma, kad sugertų pasikartojančius krintančių medžiagų smūgius. Jų elastinga struktūra padeda paskirstyti koncentruotą apkrovą visame diržo paviršiuje, sumažindama pradūrimo, plyšimo ir nuolatinės deformacijos riziką nuolatinės apkrovos metu.

Ritinėlių sandarinimas ir guolių apsauga

45# kieto plieno velenas yra apdirbtas CNC ir suderintas su C3 tarpo gilaus griovelio rutuliniais guoliais, užpildytais aukštos temperatūros ličio tepalu. Trijų kanalų nailoniniai labirinto sandarikliai ir dvigubi išoriniai guminiai dulkių žiedai sukuria daugybę apsauginių barjerų nuo mineralinių dulkių, purvo vandens ir drėgmės.

Gamyklos patikrinimas ir kokybės kontrolė

Prieš pristatant kiekvieną gatavą tuščiąja eiga atliekamas koncentriškumo kalibravimas, atsparumo sukimuisi bandymas, purvo vandens sandarinimo modeliavimas ir pakartotinis smūgio nuovargio bandymas. Šios procedūros padeda patikrinti konstrukcijos stabilumą ir patikimą sukimąsi prieš išsiunčiant gaminius į pramoninę pakrovimo programą.

Lauko bandymo duomenų ir pramonės skausmo taškų palyginimas

YUFENG atliko šešių mėnesių nepertraukiamą lauko stebėjimą atviruose karjeruose, požeminėse anglies kasyklose ir cemento žaliavų transportavimo linijose. Guminio žiedo smūginiai tuščiosios eigos ritinėliai buvo lyginami su įprastomis lygaus plieno smūginiais tuščiosios eigos ratais panašiomis didelio kritimo birių medžiagų sąlygomis.

Smūgio absorbcijos efektyvumas

Lauko įrašai parodė, kad segmentuota guminio žiedo struktūra sugeria daugiau nei 60 % išmatuotos smūgio energijos, o tai padėjo sumažinti tiesioginį smūgio perdavimą iš didelių vienkartinių medžiagų į konvejerio juostą ir tuščiosios eigos rėmą.

Diržo apsaugos ir priežiūros rezultatai

Per šešių mėnesių stebėjimo laikotarpį išbandytos konvejerio linijos užfiksavo 72 % mažiau juostos pradūrimo ir plyšimo atvejų, 35 % ilgesnį juostos aptarnavimo ciklą ir 65 % trumpesnę pakrovimo zonos priežiūros prastovą, palyginti su ankstesne eksploatavimo sąlygomis.

Našumo palyginimas

Nekilnojamojo pramonės projektų taikymo bylos

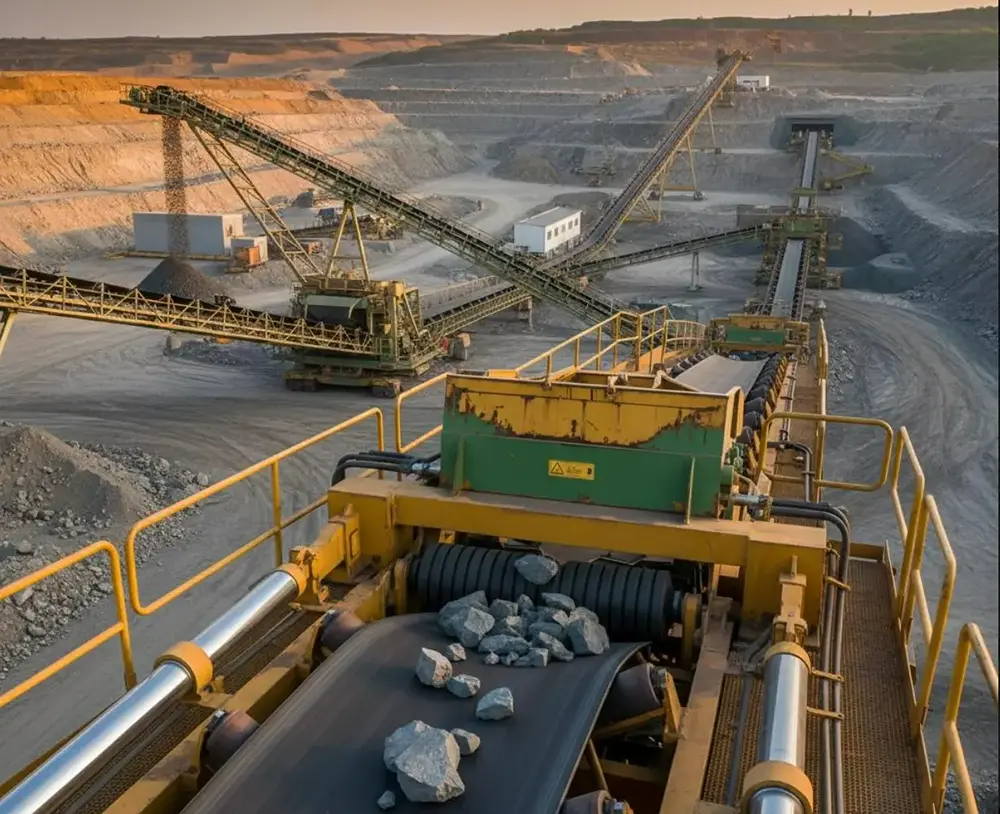

Atviros duobės geležies rūdos pakrovimo projektas

Vykdant Vidinės Mongolijos atviros duobės geležies rūdos projektą, įprastiniai plieniniai smūginiai laisvosios eigos buvo sumontuoti po 4 metrų nuleidžiamu lataku. Dėl didelių rūdos gabalėlių dažnai pradurdavo konvejerio juosta ir kartodavosi pataisymai. Atnaujinus pakrovimo zoną naudojant YUFENG guminio žiedo smūginius tuščiosios eigos volus, diržo pradūrimo atvejų žymiai sumažėjo, o kassavaitinė pleistrų priežiūra buvo nutraukta. Registruotos mėnesinės diržų remonto ir įsigijimo išlaidos sumažėjo 61%.

Cemento ir birių medžiagų transportavimo linijos

YUFENG guminiai žiediniai smūginiai tuščiaviduriai taip pat tinka cemento žaliavų transportavimui, akmens iškrovimui ir anglies padavimo sistemoms, kai didelės arba netaisyklingos medžiagos sukuria koncentruotą smūgį perdavimo taškuose. Elastingi žiedai padeda apsaugoti diržą, o sandari ritinėlių konstrukcija palaiko stabilų veikimą dulkėtoje pramoninėje aplinkoje.

Projekto patvirtinimo palaikymas

YUFENG gali pateikti gaminio specifikacijas, gamyklos patikrinimo įrašus, montavimo nuotraukas ir turimus lauko eksploatavimo dokumentus, kad palaikytų kliento techninį įvertinimą, įrangos pasirinkimą ir projekto pasiūlymus.

Visi gaminio specifikacijos parametrai

Kodėl verta rinktis YUFENG gamyklos produktus

Integruota gamybos galimybė

YUFENG savo viduje kontroliuoja pagrindinius gamybos procesus, įskaitant ritininių vamzdžių apdirbimą, guminio žiedo formavimą, guolių surinkimą ir gatavo produkto patikrinimą. Ši integruota darbo eiga padeda išlaikyti vienodus matmenis, guminio žiedo montavimo kokybę ir bendrą surinkimo našumą įvairiose gamybos partijose.

Tikslus apkrovos zonos problemų sprendimas

Mūsų guminio žiedo smūginis tuščiosios eigos volas yra skirtas perdavimo taškams, kur krintančios anglis, rūda, užpildai ir kitos birios medžiagos gali sukelti diržo pradūrimą, plyšimą ir pernelyg didelę vibraciją. Elastingi guminiai žiedai sušvelnina smūgį, o daugiapakopė sandarinimo konstrukcija apsaugo guolio mazgą, padeda sumažinti techninės priežiūros pertrūkius ir keitimo dažnumą.

Tiesioginis gamyklos aptarnavimas ir projektų palaikymas

YUFENG teikia tiesiogines gamyklos kainas, technines konsultacijas, pritaikytus brėžinius ir pavyzdžių palaikymą. Individualizuoti produktai gali būti įvertinti atliekant smūgio ir sandarinimo bandymus prieš išsiunčiant, o didelės apimties užsakymai suplanuojami pagal gamybos pajėgumus, kad būtų užtikrintas stabilus projekto pristatymas.

Dažnai užduodami klausimai

1 klausimas: koks yra esminis skirtumas tarp guminio žiedo smūginio tuščiosios eigos ritinėlio ir įprastų plieninių smūginių laisvųjų bėgelių?

Pagrindinis skirtumas yra amortizacinė struktūra. Lygūs plieniniai tuščiaviduriai krentančius smūgius perduoda tiesiai į konvejerio juostą, o YUFENG guminio žiedo laisvosios eigos volai naudoja segmentuotus elastinius guminius žiedus, kad sugertų ir paskirstytų smūgio energiją. Dėl to jie ypač tinka didelio kritimo pakrovimo vietose, kuriose tvarkomos didelės gabalinės medžiagos.

2 klausimas: kokios tinkinimo paslaugos yra prieinamos?

Mes palaikome ritinėlio skersmens, efektyvaus ilgio, guminio žiedo storio ir atstumo pritaikymą. Taip pat yra specialių parinkčių, tokių kaip EPDM guminiai žiedai, sustiprintos konstrukcijos ir nerūdijančio plieno ritinėlių komponentai, skirti naudoti aukštoje temperatūroje, korozijoje arba pakrantėse.

3 klausimas: kokia kasdieninė priežiūra reikalinga?

Įprastinė priežiūra daugiausia apima guminių žiedų patikrinimą, ar nėra įtrūkimų ar neįprasto susidėvėjimo, ir patikrinimą, ar kiekvienas volas sukasi sklandžiai. Reguliarus rėmo, sandarinimo komponentų ir guolių būklės tikrinimas gali padėti nustatyti galimus gedimus, kol jie nepaveiks konvejerio veikimo.

Paprašykite gamyklos kainos

Jei jums reikia smūginio buferio tuščiosios eigos, skirtos didelio kritimo pakrovimo latakams, susisiekite su YUFENG dėl gaminių pavyzdžių, pritaikytų specifikacijų, techninių brėžinių ir tiesioginės kainos iš gamyklos. Mūsų inžinierių komanda gali rekomenduoti tinkamą guminio žiedo konfigūraciją pagal jūsų medžiagos dydį, kritimo aukštį, diržo plotį ir eksploatavimo sąlygas.
