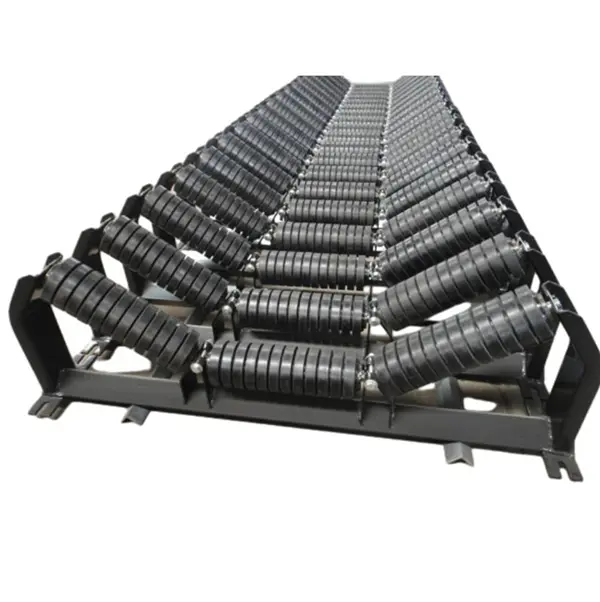

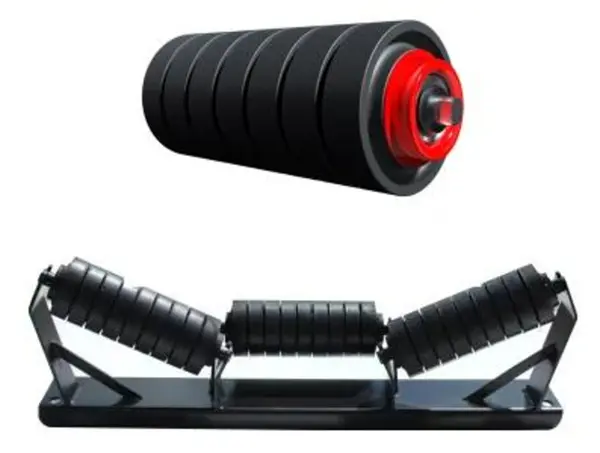

Didelio apkrovimo smūginis tuščiosios eigos volas

Didelio kritimo pakrovimo taškams, kuriuose tvarkomos negabaritinės vienkartinės medžiagos, YUFENG Heavy Duty Impact Idler Roller užtikrina geresnę apkrovą ir amortizaciją. Jo sutirštintas besiūlis plieninis vamzdis Q235 ir keli dilimui atsparūs guminiai žiedai sugeria smūgio energiją ir paskirsto sutelktas jėgas visame diržo paviršiuje, padeda išvengti vietinių diržo pažeidimų. Jis puikiai tinka vidutinio ir didelio apkrovimo tolimųjų atstumų konvejeriams kasybos, cemento ir birių medžiagų krovimo srityse.

Medžiagos ir gamybos amatai

Visos YUFENG Heavy Duty Impact Idler Roller žaliavos yra griežtai tikrinamos ir tikrinamos tiekėjo kvalifikacijos patikrinimas, siekiant užtikrinti nuoseklų veikimą pakartotinio didelio smūgio sąlygomis. Volelio korpuse naudojamas storasienis Q235 besiūlis anglies plieno vamzdis su pilnai karštuoju cinkavimu, užtikrinančiu didesnį atsparumą purvinam vandeniui, šarminiams pelenams ir pakrančių druskos rūkui.

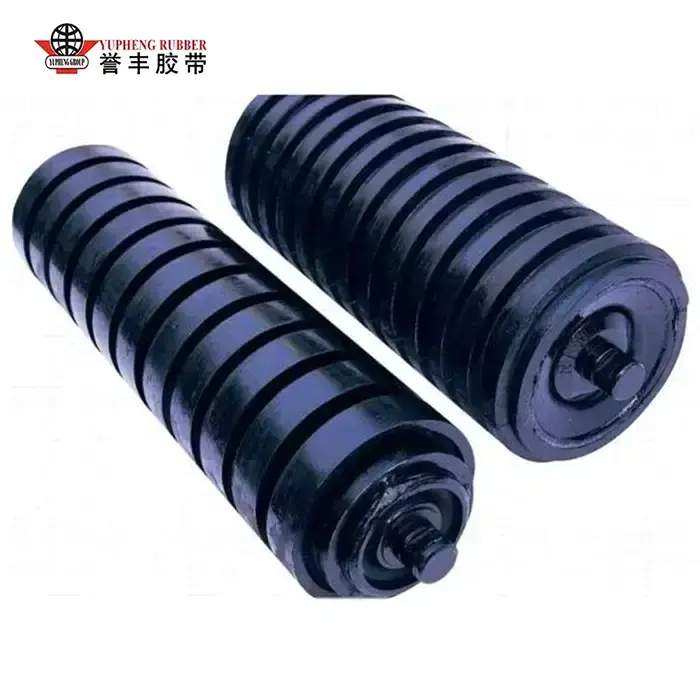

Tvirta guminio žiedo konstrukcija

Buferio žieduose naudojama padangų klasės NR/SBR mišri guma, kurios Shore A kietumas yra 70±5. Didelio stiprumo gumos mišinys užtikrina atsparumą gniuždymui, atsparumą dilimui ir atsparumą nuolatinei deformacijai pakartotinio didelių gumulinių medžiagų smūgio metu, padeda išlaikyti suprojektuotą amortizavimo profilį ilgalaikio naudojimo metu.

Sustiprinta guolių ir sandarinimo sistema

Kiekviename ritinėlio gale naudojamas keturių kanalų nailoninis labirintas, sujungtas su dvigubais sutirštintos gumos dulkių žiedais, siekiant sukurti daugybę kliūčių nuo mineralinių miltelių, purvo vandens ir drėgmės. Tvirtas 45 # plieninis velenas yra apdirbtas CNC ir suderintas su sustiprintais gilaus griovelio rutuliniais guoliais, užpildytais aukštos temperatūros antioksidaciniu ličio tepalu, kad būtų užtikrintas stabilus sukimasis esant didelei apkrovai.

Daugiapakopis gamyklos patikrinimas

Prieš išsiuntimą, gatavų ritinėlių kalibravimas atliekamas koncentriškumo, sukimosi atsparumo bandymas, 45 minučių trukmės purvo vandens purslų sandarinimo modeliavimas, statinis didelės apkrovos slėgio bandymas ir pakartotinis smūgio nuovargio bandymas. Šie patikrinimai padeda patikrinti konstrukcijos vientisumą ir veikimo patikimumą prieš gaminiams patenkant į sudėtingas pakrovimo zonas.

Lauko bandymo duomenų ir pramonės skausmo taškų lyginamoji analizė

YUFENG šešis mėnesius iš eilės atliko lauko stebėjimą atvirose geležies rūdos kasyklose, požeminėse šlapiose anglies kasyklose, 5000 t/d cemento žaliavų linijose ir šiluminės energijos anglies tiekimo sistemose. Didelės apkrovos smūginis tuščiosios eigos volas buvo lyginamas su įprastomis lengvo apkrova smūginiais tuščiosios eigos ratais, esant panašioms didelio kritimo ir didelių gabalų medžiagų sąlygoms.

Poveikio energijos valdymas

Storos sienelės volelio konstrukcija ir kelių eilių guminių žiedų išdėstymas sugėrė daugiau nei 65 % išmatuotos momentinės smūgio energijos per lauko bandymus. Elastinė kontaktinė sritis padėjo paskirstyti smūgio slėgį per konvejerio juostą, o ne sutelkti apkrovą į atskirus standžius kontaktinius taškus.

Diržo apsauga ir techninė priežiūra

Šešių mėnesių stebėjimo įrašai parodė, kad užfiksuotų juostos pažeidimų gedimų skaičius sumažėjo 75%, pagrindinio konvejerio juostos aptarnavimo ciklas pailgėjo 38%, o pakrovimo zonos priežiūros išjungimo dažnis sumažėjo 68%, palyginti su ankstesne darbo sąlyga.

Našumo palyginimas

Nekilnojamojo pramonės projektų taikymo bylos

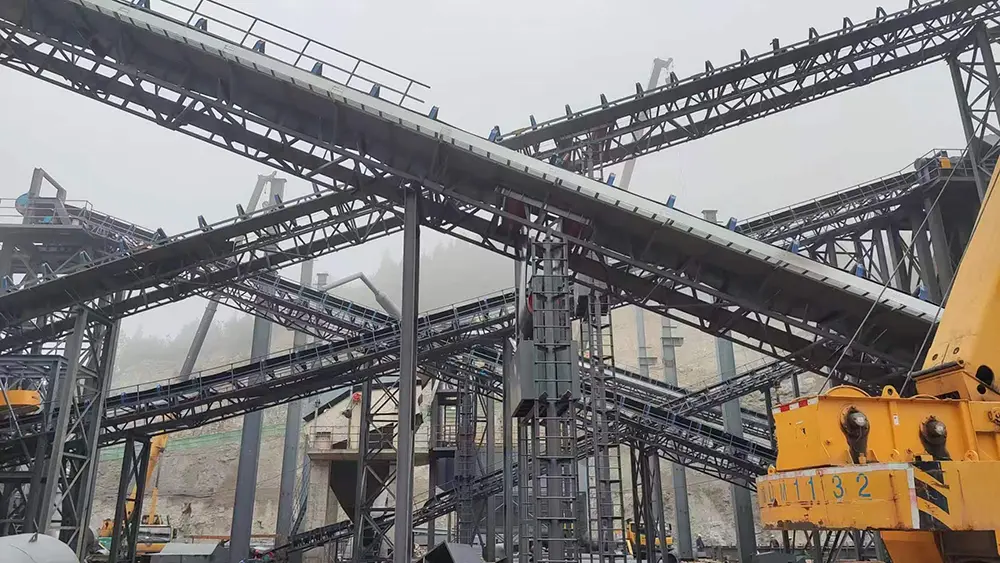

Atviros duobės geležies rūdos pakrovimo latako projektas

Vykdant didelį atviros duobės geležies rūdos transformacijos projektą Šansi mieste, originalus pakrovimo latakas veikė maždaug 5 metrų aukštyje. Įprastos lengvos apkrovos smūginės tuščiosios eigos dažnai deformavosi dėl didelių rūdos smūgių, o konvejerio juostą reikėjo pakartotinai taisyti. Po to, kai pakrovimo zona buvo atnaujinta naudojant YUFENG Heavy Duty Impact Idler Rollers, kelių eilių guminio žiedo konstrukcija užtikrino efektyvesnį smūgio buferį. Iš esmės sumažėjo užfiksuotų juostų pažeidimo atvejų, o mėnesinės konvejerio juostos remonto ir keitimo išlaidos sumažėjo 63%.

Cemento ir metalurgijos perkėlimo programos

YUFENG Idler Rollers taip pat tinka didelėms cemento žaliavų linijoms, mineralų iškrovimo terminalams ir metalurgijos šlako padavimo latakams. Jie skirti perkrovimo taškams, perkraunant negabaritines anglis, geležies rūdą, kalkakmenį, užpildą ir kitas birias medžiagas, kurios pakrovimo metu sukuria koncentruotą poveikį.

Projekto dokumentacija ir techninė pagalba

Projekto įvertinimui ir įrangos parinkimui YUFENG gali pateikti gaminio specifikacijas, montavimo nuotraukas, turimus veikimo vaizdo įrašus ir partijos gamyklos patikrinimo ataskaitas. Pritaikytas ritinėlio skersmuo, guminio žiedo konfigūracija ir konstrukcinis sutvirtinimas taip pat gali būti aptariami atsižvelgiant į medžiagos dydį, kritimo aukštį, diržo plotį ir veikimo sąlygas.

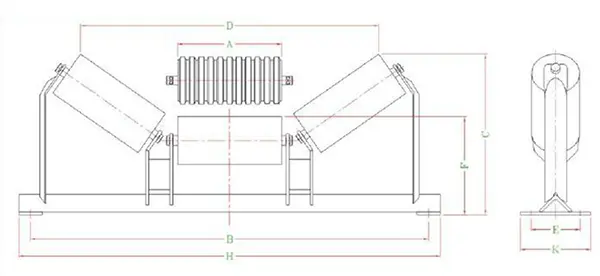

Pilna gaminio specifikacijos parametrų lentelė

YUFENG palaiko pilno dydžio masinę gamybą ir nestandartinį pritaikytą ritinėlių apdorojimą, apimantį kelis išorinius ritinėlių skersmenis, sienelių storius, surinkimo ilgius ir guminių žiedų išdėstymo schemas, kad atitiktų skirtingus konvejerio juostos plotius ir didelių apkrovų smūgio reikalavimus:

Kodėl verta rinktis YUFENG gamyklos sunkiųjų smūginių laisvosios eigos ritinėlių gaminius

Integruota didelio našumo gamybos galimybė

YUFENG savo viduje kontroliuoja pagrindinius gamybos procesus – nuo ​​storasienių plieninių vamzdžių apdirbimo ir guminio žiedo formavimo iki tikslaus surinkimo ir galutinio patikrinimo. Ši integruota gamybos sistema užtikrina pastovią gaminio kokybę, stabilų konstrukcinį stiprumą ir patikimą veikimą sunkioje transportavimo aplinkoje.

Griežta kokybės kontrolė ir inžinerinis palaikymas

Diegiame visą ISO9001 kokybės valdymo sistemą, apimančią žaliavų patikrinimą, pusgaminių apdorojimo kontrolę ir gatavo produkto testavimą. Kiekvienas „Idler Roller“ prieš išsiuntimą yra profesionaliai patikrintas. YUFENG teikia konsultacijas dėl techninių parametrų, pritaikytą brėžinio dizainą, tiekimą tiesiogiai gamykloje ir profesionalias montavimo gaires pramoniniams klientams.

Didelio smūgio perdavimo iššūkių sprendimai

Sunkiųjų birių krovinių transportavimo sistemos dažnai susiduria su problemomis, įskaitant didelį gabalų poveikį, konvejerio juostos pradūrimą, ritinėlio deformaciją, guolių gedimą ir dažną pakrovimo zonos priežiūrą. YUFENG Heavy Duty Impact Idler Roller naudoja storasienių plieninių vamzdžių konstrukciją, kelių eilių guminio žiedo buferio technologiją ir keturių kanalų kompozicinį sandarinimo konstrukciją, kad pagerintų atsparumą smūgiams, apsaugotų konvejerio juostas ir pailgintų komponentų aptarnavimo ciklus.

Ilgalaikės veiklos vertė pramoniniams projektams

Palaikomas stabilus žaliavų tiekimas, brandžios gumos žiedų presavimo technologija ir šešių mėnesių lauko veikimo patikra, YUFENG pristato praktiškus sunkiųjų buferio tuščiosios eigos sprendimus, orientuotus į realias darbo sąlygas. Mūsų produktai padeda kasybos, cemento, uostų, metalurgijos ir energetikos pramonei sumažinti neplanuotas prastovos, priežiūros dažnumą ir ilgalaikes konvejerio eksploatavimo išlaidas.

Susisiekite su YUFENG dėl sunkiųjų smūginių tuščiosios eigos sprendimų

Jei jums reikia didelių apkrovų amortizuojančių tuščiavidurių slenksčių, skirtų didelio kritimo pakrovimo vietose, kuriose tvarkomos didelės gabalinės medžiagos, susisiekite su YUFENG dėl gaminių pavyzdžių, techninių specifikacijų ir tiesiogiai gamykloje pateiktų kainų. Mūsų inžinierių komanda gali rekomenduoti tinkamas konfigūracijas pagal diržo plotį, medžiagos dydį, kritimo aukštį ir eksploatavimo sąlygas.

Dažnai užduodami klausimai

1 klausimas: Kokie yra pagrindiniai skirtumai tarp tuščiosios eigos ritinėlio ir įprastų lengvo smūgio laisvųjų ratų?

Didelės apkrovos smūginiai tuščiosios eigos volai naudoja storesnius plieninius vamzdžius, kelių eilių elastinius guminius žiedus ir sustiprintus sandarinimo komponentus, kad atlaikytų didesnę smūgio apkrovą. Jie skirti didelio kritimo pakrovimo vietoms, kur per didelės anglis, rūda, kalkakmenis ir kitos sunkios medžiagos gali pažeisti įprastus lengvus tuščiosios eigos ratus ir konvejerio juostas.

2 klausimas: kokias specifikacijas galima pritaikyti?

YUFENG palaiko ritinėlio sienelės storio, išorinio skersmens, efektyvaus ilgio, guminio žiedo storio, atstumo ir žiedo kiekio pritaikymą. Reiklioms aplinkoms galimi tokie variantai kaip nerūdijančio plieno ritininiai vamzdžiai, EPDM aukštos temperatūros guminiai žiedai ir sustiprinti guolių mazgai.

3 klausimas: kokia priežiūra reikalinga eksploatacijos metu?
