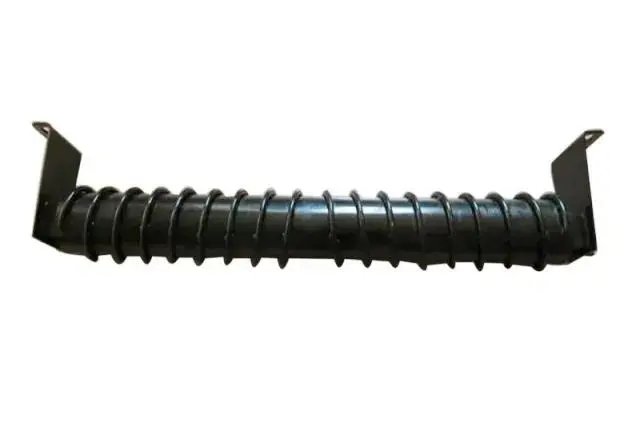

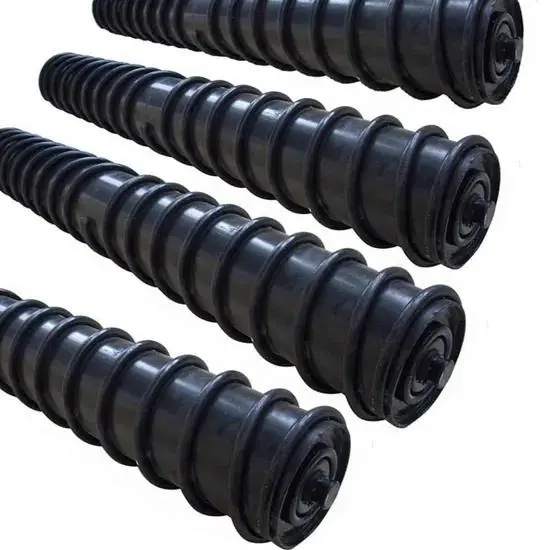

Spiralinis grįžtamasis tuščiosios eigos volas

YUFENG specializuojasi didelio našumo savaiminio išsivalymo konvejerio laisvosios eigos serijos gaminiuose su pagrindine gamybos baze ir automatizuotais dirbtuvėmis, esančiomis Šiaurės Kinijos profesionaliame konvejerių mašinų pramoniniame klasteryje. Prekės ženklas integruoja nepridegančią spiralinę konstrukciją, dilimui atsparias didelio stiprumo žaliavas ir daugiakanalio labirinto sandarinimo technologiją į kiekvieną spiralinį grįžtamąjį tuščiaeigį ritinėlį.

Pagrindinė testo informacija

YUFENG atliko 6 mėnesių nepertraukiamo lauko veikimo bandymą, kad įvertintų ilgalaikį spiralinio grįžtamojo tuščiosios eigos volo veikimą sudėtingomis grįžtamojo konvejerio sąlygomis. Bandymas apėmė įvairias pramonines aplinkas, įskaitant požeminę anglies kasybą, cemento klinkerio transportavimą, mineralinių miltelių iškrovimą ir šiluminės energijos pelenų transportavimą.

Bandymų scenarijus apėmė daug dulkių, didelės drėgmės, purvo ir lipnios medžiagos, kai prie kiekvieno grąžinimo juostos kvadratinio metro buvo pritvirtinta vidutiniškai 4–9 kg lipnių rūdos miltelių, purvo ir pelenų. Šios sąlygos buvo parinktos siekiant atkurti įprastas medžiagų sukibimo problemas, su kuriomis susiduriama nuolatinio pramoninio transportavimo metu.

Bandymų rezultatai patvirtino, kad grįžtamosios pusės konvejerių tuščiosios eigos, veikiančios su lipniomis medžiagomis, vien pagrindinės laikomosios galios nepakanka. Automatinis medžiagos atpalaidavimo efektyvumas, anti-adhezijos galimybė ir diržo sekimo stabilumas yra labai svarbūs norint išlaikyti sklandų grąžinimo diržo veikimą. Šie našumo reikalavimai sudaro pagrindinę YUFENG Idler Roller dizaino logiką.

Savaiminio išsivalymo spiralinės konstrukcijos veikimo testas

Lyginamasis lauko bandymas lipnios medžiagos sąlygomis

YUFENG atliko dviejų savaičių lyginamąjį lauko bandymą tarp spiralinio grąžinimo tuščiosios eigos volo ir įprastų sklandžiai grįžtančių tuščiosios eigos volų identiškomis lipnių pelenų transportavimo sąlygomis. Bandymų rezultatai parodė reikšmingus medžiagų sukibimo kontrolės ir priežiūros reikalavimų skirtumus.

Įprasti sklandžiai grįžtantys tuščiosios eigos ritinėliai po 8–12 valandų nepertraukiamo veikimo ant veleno paviršiaus susikaupė netolygiai. Susikaupusios lipnios medžiagos sudarė netaisyklingus iškilimus, dėl kurių atsirado problemų dėl diržo nukrypimo ir jį reikia valyti rankiniu būdu kas 12 valandų. Kiekvienas valymo sustabdymas truko maždaug 18–22 minutes, todėl padidėjo priežiūros darbų krūvis ir sumažėjo konvejerio pasiekiamumas.

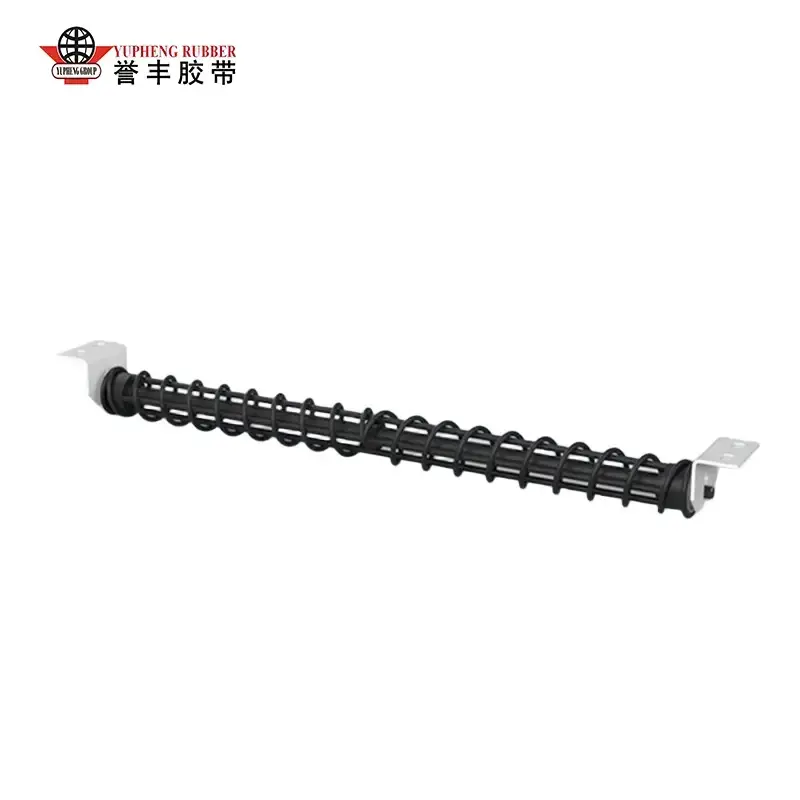

„YUFENG Idler Roller“ turi simetrišką dvigubos spiralės skrydžio struktūrą. Ritinėlio sukimosi metu spiralinis paviršius nuolat pašalina lipnias medžiagas ir nukreipia jas nuo diržo centro į abi puses. Po 30 dienų nepertraukiamo veikimo ant volo paviršiaus nebuvo pastebėta akivaizdžių medžiagų kaupimosi, todėl nereikia dažnai valyti rankiniu būdu.

1. Simetrinis dvikryptis S formos spiralinis skrydžio dizainas

Didelio stiprumo plieno spiralinis skrydis yra tiksliai suvirintas pagal diržo kontakto trajektoriją. Dviejų krypčių spiralinė struktūra sukuria subalansuotą šoninę medžiagos stūmimo jėgą, tolygiai perkeldama lipnius likučius link abiejų juostos kraštų, nesukeldama koncentruoto trinties arba nepažeisdama konvejerio juostos gumos sluoksnio.

2. Daugiasluoksnė labirintinė kompozicinė sandarinimo sistema

Vidinis trijų kanalų nailoninis labirintinis sandariklis kartu su išoriniu guminiu dulkėms atspariu žiedu sukuria kelių pakopų apsauginę konstrukciją. Ši konstrukcija efektyviai blokuoja kasyklų dulkes, purviną vandenį ir smulkius pelenus, kad nepatektų į guolio ertmę, taip užkertant kelią įprastiems gedimams, tokiems kaip guolio užstrigimas ir ritinėlio sukimosi užsikimšimas dėl medžiagos užteršimo.

3. Koncentrinio subalansuoto svorio paskirstymo struktūra

Automatinė CNC tekinimo technologija valdo ritininio vamzdžio koncentriškumą per 0,3 mm bendrą indikatoriaus nubėgimą. Dėl optimizuoto dinaminio balanso konstrukcijos sukimosi vibracijos amplitudė išlieka mažesnė nei 0,8 mm, kai konvejeris veikia dideliu greičiu, taip sumažinant papildomus diržo įtempimo nuostolius ir sumažinant nereikalingas konvejerio sistemos energijos sąnaudas.

Atsparumo dulkėms, purvui ir vandeniui atsparumo korozijai bandymas

Aplinkos modeliavimo bandymo sąlygos

YUFENG Spiral Return Idler Roller yra skirtas naudoti lauke po atviru dangumi ir po žeme šlapiam transportavimui. Jo sandarumas ir atsparumas korozijai buvo patikrinti atliekant profesionalius aplinkos modeliavimo bandymus.

Bandymas imitavo nuolatinį purvo vandens purslą, kai vandens srautas buvo 9 mm/val., kartu su didelės koncentracijos mineralinėmis dulkėmis. Mėginiai buvo nepertraukiamai eksploatuojami 40 minučių iš eilės tokiomis atšiauriomis sąlygomis, siekiant įvertinti sandarinimo patikimumą ir apsaugos nuo korozijos efektyvumą.

Patvirtinti bandymo rezultatai

Po bandymo guolio ertmė liko visiškai sausa, be vandens ar dulkių įsiskverbimo. Karštai cinkuotas ritininis apvalkalas ir spiralinis skrydis išlaikė nepažeistą antikorozinę dangą be lupimo ir paviršiaus pažeidimų. Po bandymo guolio sukimosi pasipriešinimas padidėjo tik 3 %, nepastebėta jokio ritinėlio užstrigimo ar sukimosi gedimo.

Dėl šio stabilaus sandarinimo ir antikorozinės savybės YUFENG Idler Roller gali patikimai veikti lietinguose atviruose uostuose, požeminėse kasyklose, kuriose gausu vandens, ir cemento gamyklų purškimo plovimo aplinkoje. Ši konstrukcija veiksmingai sumažina išjungimo riziką ir pakeitimo išlaidas, kurias sukelia rūdys, medžiagų susikaupimas ir guolių pažeidimai.

Pažangus apsaugos nuo nukrypimų ir efektyvaus veikimo palyginimas

Atliekant nuolatinį apkrovą ir veikimo bandymus vietoje, YUFENG spiralinis grįžtamasis tuščiosios eigos volas užtikrina 40 % didesnį visapusišką veikimo efektyvumą nei įprasti sklandžiai grįžtantys tuščiosios eigos ritinėliai, o konkretūs palyginimo duomenys pateikiami toliau esančioje lentelėje:

Patvirtinti standartiniai gaminio techniniai parametrai

1. Roller Shell žaliava

YUFENG Idler Roller kaip ritinėlio apvalkalo medžiagą naudoja Q235 didelio tikslumo besiūlį anglies plieno vamzdį ERW. Kiekvienas vamzdis prieš gamybą griežtai tikrinamas žaliavos ir yra karštai cinkuotas antikorozinis apdorojimas, siekiant pagerinti atsparumą dilimui, atsparumą smūgiams ir ilgalaikį lauko bei požeminio veikimo patikimumą.

2. Atitinkamas konvejerio juostos pločio diapazonas

Standartinis „Idler Roller“ palaiko konvejerio juostos plotį nuo 400 mm iki 2000 mm, apimantis lengvo, vidutinio ir didelio apkrovimo birių medžiagų transportavimo sistemas.

3. Standartinės ritinėlio išorinio skersmens parinktys

Galimi standartiniai ritinėlių skersmenys: Φ89mm, Φ108mm, Φ133mm, Φ159mm, Φ168mm ir Φ219mm. Galimas specialus skersmens pritaikymas pagal konvejerio struktūrą ir veikimo reikalavimus.

4. Vieno volo statinė apkrova

Didžiausia vieno ritinėlio statinė apkrova siekia 1500 kg, atitinkanti tolimųjų transportavimo sistemų, vežančių sunkias medžiagas, tokias kaip mineralinė rūda, anglis ir birios pramoninės medžiagos, reikalavimus.

5. Konvejerio juostos storio atitikimas

Volelis yra suderinamas su konvejerio juostomis, kurių storis svyruoja nuo 3 mm iki 18 mm, įskaitant standartines gumines konvejerio juostas, ugniai atsparias kasybos juostas ir dilimui atsparias cemento transportavimo juostas.

6. Darbinės temperatūros pritaikymo diapazonas

YUFENG Spiral Return Idler Roller palaiko stabilų veikimą nuo -40°C iki +65°C, todėl tinka žemos temperatūros kasybos lauke ir aukštos temperatūros pramoninėse gamybos linijose.

7. Standartinis vieno ritinėlio grynasis svoris

Standartinis grynasis svoris svyruoja nuo 6,2 kg iki 28,7 kg, priklausomai nuo ritinėlio skersmens, efektyvaus ilgio ir konstrukcijos konfigūracijos.

8. Standartinė guolių konfigūracija

Volas turi C3 prošvaisos ZZ skydinius giliųjų griovelių rutulinius guolius, turinčius mažą pasipriešinimą sukimuisi, atsparumą šiluminiam plėtimuisi ir nereikalaujantį priežiūros tepalų užpildymą, kad būtų palaikomas stabilus veikimas viso aptarnavimo ciklo metu.

Tikro pramoninio naudotojo naudojimo vietoje dėklai

1. Požeminės anglies kasyklos grąžinimo konvejerio taikymas

Požeminės anglies kasyklos klientas anksčiau dažnai užstrigo tuščiąja eiga dėl šlapio anglies dumblo ir akmens miltelių kaupimosi. Dėl šių gedimų atsirado diržo nukrypimas, pasikartojantys gamybos pertraukimai ir didelės rankinio valymo išlaidos.

Pakeitus tradicinius grįžtamuosius laisvuosius ratus į YUFENG tuščiosios eigos volus, konvejerio sistema veikė nepertraukiamai šešis mėnesius. Pašalintos kasdienės rankinio valymo pamainos, daugiau nei 70% sumažėjo diržų nuokrypių gedimai, o mėnesinės tuščiosios eigos keitimo išlaidos sumažėjo daugiau nei 55%. Sprendimas taip pat sumažino požeminės priežiūros saugos riziką, kylančią dėl dažno rankinio įrangos valymo.

2. Pakrantės uosto birių mineralinių medžiagų konvejerio taikymas

Pakrantės rūdos terminalas, veikiantis nuolatinio lietaus ir jūros druskos rūko sąlygomis, anksčiau nukentėjo nuo greitos ritininės korozijos ir mineralinių miltelių kaupimosi. Tradiciniai sklandžiai grįžtantys tuščiaviduriai sukeldavo paviršiaus susikaupimą, kuris subraižė brangias konvejerio juostas.

Pritaikius YUFENG Spiral Return Idler Rollers su karštai cinkuotais korpusais ir savaime išsivalančiomis spiralinėmis konstrukcijomis, medžiagų sukibimo problemos žymiai sumažėjo. Viena tiekiamų volų partija nepertraukiamai veikė daugiau nei aštuonis mėnesius be pakeitimo, išlaikant stabilų veikimą atšiaurioje jūros aplinkoje.

3. Cemento gamyklos lipnių pelenų transportavimo programa

Didelė cemento gamybos bazė susidūrė su rimtu grįžtamojo volelio sukibimu, kurį sukėlė drėgni klinkerio pelenai. Prieš pakeitimą techninės priežiūros komandos turėjo rankiniu būdu valyti grįžtamuosius volus kiekvieną pamainą, todėl buvo sunaudojama daug darbo jėgos ir dažnai prastovos konvejeris.

Sumontavus YUFENG Idler Rollers, spiralinė konstrukcija automatiškai pašalina pelenus, susikaupusius darbo metu. Valymo darbo sąnaudos sumažėjo maždaug dviem trečdaliais, o sumažėjęs juostos dilimas padėjo pailginti konvejerio tarnavimo laiką.

Penki pagrindiniai konkurenciniai pranašumai

1. Tikras pramoninis našumas, patikrintas lauko sąlygomis

Visi valymo efektyvumo, apsaugos nuo nukrypimų ir eksploatavimo trukmės duomenys yra tikrinami atliekant nuolatinius pramoninio konvejerio veikimo bandymus. YUFENG daugiausia dėmesio skiria praktiniam programos veikimui, o ne teoriniams parametrams.

2. Simetrinė dviguba spiralinė savaime išsivalanti struktūra

Dviejų krypčių spiralinė konstrukcija nuolat pašalina lipnias medžiagas, išlaikant subalansuotą diržo kontaktą. Tai sumažina juostos nukrypimų dažnį, apsaugo nuo vietinio diržo dilimo ir pagerina transportavimo stabilumą drėgnomis ir lipniomis medžiagomis.

3. Daugiakanalis sandarinimas ir apsauga nuo korozijos

Labirintinio kompozito sandarinimo ir karštai cinkuoto paviršiaus apsaugos derinys neleidžia dulkėms, purvinam vandeniui ir korozinėms medžiagoms pažeisti vidinius guolius, todėl palaikomas ilgalaikis, priežiūros nereikalaujantis veikimas.

4. Integruotas dizainas mažesnėms eksploatacinėms išlaidoms

YUFENG Spiral Return Idler Roller sumažina medžiagų kaupimąsi, valymo dažnumą, ritinėlių keitimą ir diržo pažeidimus padeda klientams sumažinti bendras konvejerio priežiūros išlaidas ir pagerinti gamybos efektyvumą.

5. Profesionali gamyklos kokybės kontrolė

YUFENG valdo automatizuotas pjovimo, suvirinimo, surinkimo ir testavimo dirbtuves pagal ISO9001 kokybės valdymo standartus. Kiekvienas gatavas volas prieš išsiuntimą yra patikrinamas, įskaitant koncentriškumo bandymą, atsparumo sukimuisi bandymą ir sandarinimo efektyvumo patikrinimą.

Tinkami pramoninio pritaikymo scenarijai

1. Kasybos konvejerių sistemos

Tinka požeminėms ir atviroms anglių kasykloms, pernešančioms šlapias anglies dumblas, dumblų miltelius ir purvinas mineralines medžiagas, kur dažnai sukimba grįžtamasis diržas.

2. Pakrantės uosto birių medžiagų transportavimas

Skirtas mineraliniams milteliams, geležies rūdai, smėliui ir kitoms birioms medžiagoms, gabenamoms drėgnoje jūros aplinkoje, kurioje yra druskos rūko korozijos rizika.

3. Cemento, metalurgijos ir šiluminės energetikos pramonė

Taikoma lipniems pelenams, klinkerio likučiams, krosnies šlakui ir kitoms pramoninėms medžiagoms, kurios lengvai kaupiasi ant įprastų grįžtamųjų volų.

4. Mineralų perdirbimo ir užpildų gamyklos

Tinka šlapio purvo, smėlio užpildų ir mineralų apdorojimo transportavimo sistemoms, kurioms reikia nuolatinio savaiminio valymo.

5. Konvejerių sistemos su dažnomis sukibimo problemomis

Idealiai tinka bet kuriai grįžtamojo konvejerio sekcijai, kuri kenčia nuo medžiagų kaupimosi, juostos nukrypimo, dažno valymo ir trumpo ritinėlio tarnavimo laiko.

Kodėl verta rinktis YUFENG?

Patikimas savaime išsivalantis konvejerio sprendimas iš profesionalaus gamintojo

YUFENG Spiral Return Idler Roller integruoja tikslią spiralinės konstrukcijos technologiją, patikrintą pramoninio pritaikymo patirtį ir standartizuotą gamyklos kokybės kontrolę. Sukurtas lipnioms medžiagoms transportuoti, padeda pašalinti medžiagų kaupimąsi, sumažinti juostos nukrypimo problemas ir sumažinti neplanuotas konvejerio prastovos laiką.

Tiesioginis gamyklinis tiekimas ir pritaikyta pagalba

Kaip profesionalus konvejerio komponentų gamintojas, YUFENG teikia tiesioginį gamyklos tiekimą, pritaikytas specifikacijas, technines konsultacijas ir taikomųjų programų derinimo paslaugas pasauliniams masinio transportavimo sistemų integratoriams.

Pagerinkite konvejerio patikimumą naudodami YUFENG

Pasirinkite YUFENG Idler Roller, kad pasiektumėte automatinio savaiminio išsivalymo efektyvumą, patikimą antikorozinę apsaugą ir stabilų grąžinimo juostos veikimą sudėtingoms pramoninėms transportavimo programoms.

DUK

1 klausimas: kuo skiriasi sklandžiai grąžinamas tuščiosios eigos ir spiralinio grąžinimo tuščiosios eigos volas?

Įprastos sklandžiai grįžtančios tuščiosios eigos užtikrina tik pagrindinę diržo atramą. Lipnios medžiagos gali lengvai kauptis ant volelio paviršiaus, todėl diržas nukrypsta ir dažnai reikia valyti.

YUFENG Idler Roller naudoja dvikryptę spiralinę struktūrą, kad eksploatacijos metu nuolat pašalintų likusias medžiagas, išlaikant švaresnį diržo kontaktinį paviršių ir sumažinant nuokrypio problemas, kylančias dėl medžiagų kaupimosi.

2 klausimas: kaip prieš perkant patikrinti spiralinio grąžinimo tuščiosios eigos volo kokybę?

Klientai turėtų sutelkti dėmesį į tris pagrindinius dalykus:

1. Spiralinio suvirinimo kokybė

Spiralinis bėgis turi būti tvirtai privirintas prie ritinėlio apvalkalo, kad ilgai eksploatuojant neatsipalaiduotų.

2. Sandarinimo struktūra

Patikimas volas turėtų naudoti daugiasluoksnį labirintinį sandarinimą, o ne paprastus dulkių žiedus, kad dulkės ir vanduo nepažeistų guolio.

3. Antikorozinis apdorojimas

Karštai cinkuoti ritininiai apvalkalai užtikrina didesnį atsparumą korozijai lauko, kasybos ir drėgnoje pramoninėje aplinkoje.

3 klausimas: kokios medžiagos yra spiralinio skrydžio konstrukcijoms?

1. Anglies plieno spiralinis skrydis

Užtikrina didelį atsparumą dilimui ir atsparumą smūgiams, tinka kasybai, uostams, cemento gamykloms ir kitoms sunkioms reikmėms.

2. Gumos spiralinis skrydis

Užtikrina minkštesnį diržo kontaktą ir tinka gabenti nedideles apkrovas. Tačiau jis turi mažesnį atsparumą aukštai temperatūrai ir stipriam dilimui.

Susisiekite su YUFENG

Susisiekite su YUFENG dėl techninių duomenų lapų, pritaikytų brėžinių, mėginių testavimo ir tiesioginės gamyklos kainų spiralinio grąžinimo tuščiosios eigos ritinėlių sprendimų.
