V grįžtamasis tuščiosios eigos volas

Automatinis diržo centravimas yra pagrindinis YUFENG V Return Idler Roller privalumas. Jo simetriškas V formos ritininis agregatas sukuria šonines korekcijos jėgas, kai diržas bėga, ir padeda nukreipti netinkamai išlygiuotus diržus atgal į centrą be papildomos korekcijos įrangos. Sukurta vidutinio ir didelio apkrova grįžtamoms sekcijoms, ji padeda sumažinti kraštų susidėvėjimą, medžiagos nuotėkį ir netinkamą judėjimą dėl netolygios apkrovos ar likučių kaupimosi.

Medžiagos ir gamybos amatai

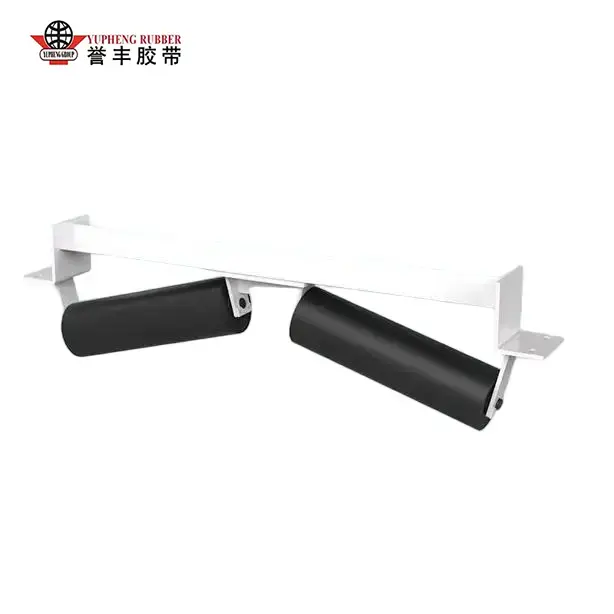

V formos grąžinimo atraminė struktūra

YUFENG V Return Idler Roller yra sukurtas specialiai juostinių konvejerių sistemų grįžtamai pusei. Du pasvirę ritinėliai sudaro stabilų V formos atraminį paviršių, kuris padeda nukreipti tuščią diržą link centro, išlaikant nuolatinį kontaktą per visą diržo plotį.

Volelio korpuse naudojamas Q235 besiūlis anglies plieno vamzdis su karštai cinkuoto paviršiaus apdorojimu. C3 klirenso ZZ guoliai yra iš anksto užpildyti antikoroziniu ličio tepalu, o dviejų kanalų nailoninis labirintinis sandariklis ir išoriniai guminiai dulkių žiedai suteikia papildomą apsaugą nuo dulkių, purvo ir drėgmės.

Tikslus surinkimas stabiliam važiavimui diržu

V formos rėmas pagamintas naudojant integruotą plieno plokščių formavimą ir suvirinimą robotu. CNC išlygiavimas po surinkimo kontroliuoja bendrą išbėgimą 0,3 mm, padeda išlaikyti nuoseklų ritinėlio sukimąsi ir sumažina vibraciją nepertraukiamo konvejerio veikimo metu.

Siekiant užtikrinti patikimą montavimą ir veikimą, prieš išsiuntimą tikrinamas kiekvienas baigtas mazgas, siekiant nustatyti ritinėlių išlygiavimą, sukimosi pasipriešinimą, apkrovos efektyvumą ir sandarinimo vientisumą.

V formos diržo atrama ir veikimo privalumai

Patobulinta grįžtamojo diržo padėtis

Skirtingai nuo įprastų vienos tiesios grįžtamosios laisvosios eigos, pasvirusio ritinėlio išdėstymas suteikia apibrėžtą atraminę grąžinimo diržo geometriją. Tai padeda stabilizuoti juostos padėtį, kai nepertraukiamo transportavimo metu atsiranda nedidelis šoninis judėjimas.

Sumažintas krašto kontaktas

V formos atrama paskirsto diržo apkrovą keliems ritinėlių paviršiams, o ne koncentruoja kontaktą ant vieno plokščio volo. Tai gali sumažinti ilgalaikį kraštų sąlytį ir netolygų susidėvėjimą, kurį sukelia nestabili diržo padėtis.

Tinka įvairiems konvejerių išdėstymams

YUFENG Idler Roller gali būti sukonfigūruotas skirtingiems konvejerio juostų pločiams, ritinėlių skersmenims ir darbo aplinkoms. Cinkuoto plieno versijos tinka bendram pramoniniam naudojimui, o pritaikytos korozijai atsparios konfigūracijos gali būti tiekiamos pakrantės, kasybos ir drėgnoms reikmėms.

Produkto konfigūravimo ir inžinerijos parinktys

Standartinė ritinėlių konfigūracija

Standartinis mazgas susideda iš dviejų pasvirusių grįžtamųjų ritinėlių ir atraminio V formos rėmo. Volo skersmuo, juostos plotis ir rėmo matmenys gali būti priderinami prie esamos konvejerio konstrukcijos.

Neprivalomas medžiagų ir paviršiaus apdorojimas

Q235 anglinis plienas naudojamas standartinėms reikmėms. Priklausomai nuo eksploatavimo sąlygų, YUFENG gali pasiūlyti cinkuotus paviršius, guma dengtus volelius ir kitas pritaikytas konfigūracijas tais atvejais, kai reikalinga papildoma apsauga nuo korozijos arba diržo apsauga.

Taikomoji inžinerija

Naujiems konvejerių projektams ir keitimo programoms YUFENG gali peržiūrėti juostos plotį, grįžtamosios pusės struktūrą, konvejerio greitį, montavimo matmenis ir darbo aplinką, prieš rekomenduodama atitinkamą V grįžtamojo tuščiosios eigos volo konfigūraciją.

Tikra pramoninio pritaikymo patirtis

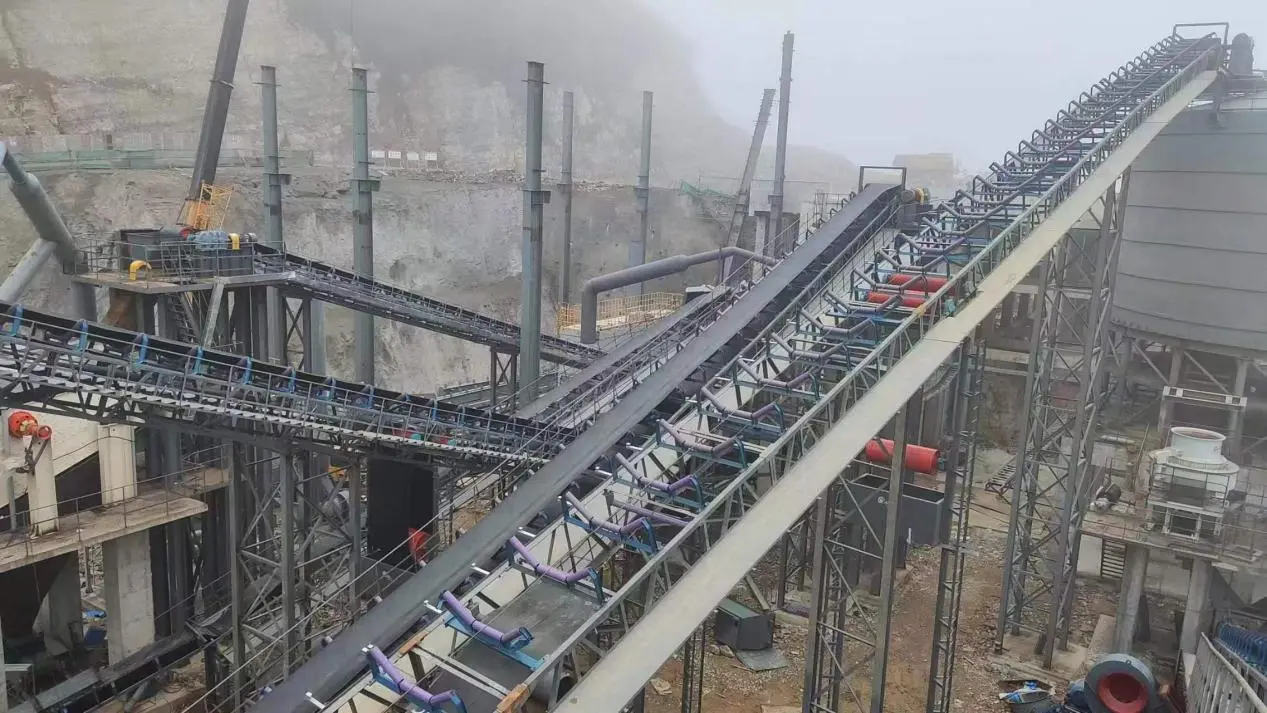

Atviros duobės anglies konvejerio grąžinimo sekcija

„YUFENG V Return Idler Roller“ buvo pritaikytas grąžinimo konvejerio sekcijoms, gabenančioms anglį, nešvarumus ir užpildus. V formos atrama padeda išlaikyti diržo padėtį gabenant dideliais atstumais ir sumažina poreikį dažnai taisyti juostą rankiniu būdu.

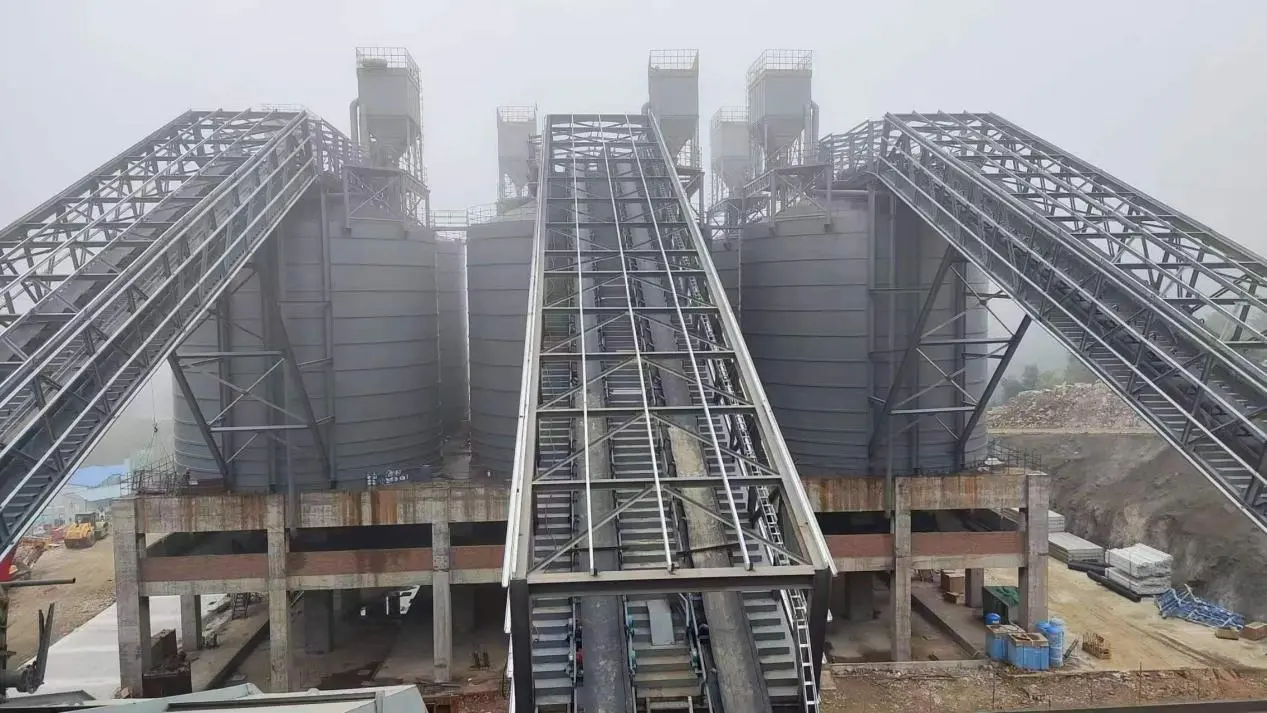

Cemento ir užpildų transportavimo sistemos

Cemento ir užpildų gamyklose grįžtamosios juostos yra veikiamos dulkių, vibracijos ir nuolatinių veikimo ciklų. Cinkuotas ritininis korpusas ir daugiapakopė guolių apsauga yra praktiškas sprendimas tokioms sąlygoms, išlaikant įprastinės priežiūros reikalavimus.

Pakrantės birių medžiagų konvejeriai

Lauko konvejeriams, veikiamiems drėgmės ir druskos rūko, YUFENG siūlo cinkuotas ir pritaikytas korozijai atsparias konfigūracijas. Sustiprinta sandarinimo konstrukcija padeda apsaugoti vidinius guolius ir palaiko ilgesnius veikimo intervalus tarp techninės priežiūros patikrų.

Gamyklos kokybės kontrolė ir individualus tiekimas

Kontroliuojamas gamybos procesas

YUFENG savo gamybos sistemoje valdo vamzdžių apdirbimą, rėmo formavimą, suvirinimą, ritinėlių surinkimą ir galutinį patikrinimą. Prieš išleidžiant gaminius gabenimui, tikrinami pagrindiniai matmenys ir veikimo charakteristikos.

Individualus konvejerio suderinimas

Klientai gali pateikti konvejerio juostos plotį, ritinėlio skersmenį, montavimo matmenis ir eksploatavimo sąlygas. Tada YUFENG inžinieriai gali parengti atitinkančias specifikacijas arba CAD brėžinius pakeitimui ir naujiems konvejerių projektams.

Tiesioginis gamyklos palaikymas

YUFENG teikia pavyzdžių įvertinimą, techninių specifikacijų patvirtinimą, pritaikytą gamybą ir tiesioginį tiekimą iš gamyklos platintojams, konvejerių gamintojams, inžinerijos rangovams ir galutiniams pramonės vartotojams.

Pilna gaminio specifikacijos parametrų lentelė

YUFENG palaiko pilno dydžio masinę gamybą ir nestandartinį pritaikytą ritinėlių apdorojimą, apimantį kelis ritinėlių skersmenis, surinkimo plotį ir V pasvirimo kampus, kad atitiktų skirtingus konvejerio juostos plotius ir apkrovos reikalavimus:

Kodėl verta rinktis YUFENG gamyklos produktus

Gamyklinė gamyba ir kokybės kontrolė

YUFENG kontroliuoja visą gamybos procesą nuo ritininio vamzdžio paruošimo ir rėmo formavimo iki suvirinimo, guolių montavimo, balansavimo ir galutinio patikrinimo. Prieš išsiuntimą kiekvienas V Return Idler Roller mazgas patikrinamas dėl matmenų tikslumo, suvirinimo kokybės, sukimosi sklandumo ir bendros surinkimo būklės. Šis integruotas gamybos procesas leidžia išlaikyti nuoseklią produktų kokybę tiek standartinių užsakymų, tiek individualizuotų konvejerių projektuose.

Inžinerinis pritaikymas skirtingoms konvejerių sistemoms

Mes palaikome pritaikytus ritinėlių skersmenis, efektyvius ilgius, V formos kampus, rėmo matmenis ir medžiagų konfigūracijas pagal konvejerio juostos plotį, darbo apkrovą ir montavimo reikalavimus. Reiklioms aplinkoms pasirenkamos konfigūracijos apima karštai cinkuotą plieną, nerūdijančio plieno komponentus, sustiprintus rėmus ir aukštos temperatūros guolių mazgus. Klientai gali pateikti konvejerio brėžinius ar veikimo parametrus, o mūsų inžinierių komanda gali rekomenduoti tinkamą tuščiosios eigos ritinėlio konfigūraciją.

Ilgalaikis tiekimas ir techninė pagalba

YUFENG, turėdamas specialias gamybos ir bandymų patalpas, palaiko ir reguliarius pakeitimo užsakymus, ir didelio masto konvejerių sistemų projektus. Prieš išsiuntimą pateikiame techninius brėžinius, specifikacijų patvirtinimą, pavyzdžių išdėstymą ir gamybos koordinavimą, o tada, kai reikia, nuotolinio diegimo ir priežiūros nurodymus.

Ši paslaugų struktūra padeda konvejerių rangovams, sistemų integratoriams ir pramoninių pirkimų komandoms supaprastinti tiekimą ir išlaikyti nuoseklias specifikacijas keliose konvejerio linijose.

Dažnai užduodami klausimai

1 klausimas: koks yra pagrindinis skirtumas tarp tuščiosios eigos ritinėlio ir tiesioginės grįžtamosios tuščiosios eigos?

A1:Tiesios grįžtamosios laisvosios eigos svirtis suteikia plokščią pasyvią atramą, o V Return Idler naudoja pasvirusius ritinėlius, kad sukurtų kreipiamąjį važiavimo paviršių grąžinimo diržui. Ši konfigūracija padeda išlaikyti juostos padėtį ir sumažinti vienašalį kraštų susidėvėjimą, todėl ji labiau tinka konvejerių sistemoms, kuriose nuolatinis rūpestis kelia juostos klajojimą.

2 klausimas: Ar V Return Idler Roller gali būti pritaikytas skirtingoms konvejerių sistemoms?

A2:Taip. YUFENG gali pritaikyti ritinėlio skersmenį, efektyvų ilgį, surinkimo plotį, V kampą, rėmo storį ir medžiagą pagal konvejerio konstrukciją. Taip pat galimos specialios konfigūracijos, tokios kaip nerūdijančio plieno komponentai, sustiprinti rėmai ir aukštos temperatūros guolių mazgai, skirti reiklioms reikmėms.

3 klausimas: kokios priežiūros reikia tuščiosios eigos volams?

A3:Įprastinė priežiūra daugiausia apima ritinėlio sukimosi, rėmo ir suvirinimo būklės, cinkuoto paviršiaus vientisumo ir konvejerio išlygiavimo tikrinimą. Tinkamai įtempus diržą ir tinkamai išlygintą konvejerio rėmą taip pat išvengiama per didelės šoninės apkrovos ir pailgėja tuščiosios eigos tarnavimo laikas.

4 klausimas: kokia informacija turėtų būti pateikta prašant citatos?

A4:Pirkėjai turėtų nurodyti konvejerio juostos plotį, ritinėlio skersmenį, juostos greitį, transportuojamą medžiagą, darbo aplinką ir reikalingą V kampą, jei yra. Taip pat gali būti pateikti konvejerio brėžiniai arba esami tuščiosios eigos matmenys, kad YUFENG galėtų rekomenduoti tinkamą konfigūraciją ir parengti gamyklos pasiūlymą.

5 klausimas: ar YUFENG gali pateikti pavyzdžius prieš masinę gamybą?

A5:Taip. Prieš pradedant didelės apimties gamybą, galima suorganizuoti užsakymų pavyzdžius, kad būtų galima patikrinti specifikacijas ir atlikti montavimo bandymus. YUFENG taip pat gali pateikti techninius brėžinius ir gaminio parametrus, kad padėtų klientams patvirtinti suderinamumą su esama konvejerio sistema.
