Grąžinkite savaime išsilyginantį tuščiosios eigos mechanizmą

Pagaminta iš tiksliai apdirbtų plieno konstrukcijų ir aukštos kokybės sandarių guolių, „Return Self-Aligning Idler“ užtikrina tvirtą atsparumą smūgiams, patikimą apsaugą nuo dulkių ir vandens bei stabilų veikimą atšiauriomis darbo sąlygomis, nuo dulkėtų atvirų kasyklų iki drėgnų pakrantės uostų terminalų. Jis visiškai suderinamas su kasybos, uosto krovos, metalurgijos, cemento gamybos ir birių cheminių medžiagų transportavimo konvejerių linijomis, atitinkančiomis platų juostų pločių ir krovinių kategorijų asortimentą.

Mūsų gamykla teikia tiek standartines specifikacijas, tiek pritaikytas individualiems poreikiams pritaikytas paslaugas, su griežtais gamyklos tikrinimo protokolais ir visa kokybiška dokumentacija, užtikrinančia ilgą tarnavimo laiką ir mažas priežiūros išlaidas. Užjūrio pirkėjams ir inžinerijos rangovams, ieškantiems patvarių, ekonomiškų konvejerių sistemos atnaujinimų, šis komponentas yra praktiškas sprendimas, skirtas pagerinti veiklos stabilumą ir sumažinti ilgalaikes eksploatavimo išlaidas.

Produkto apibrėžimas ir veikimo principas

Automatinis grąžinimo konvejerio sekcijų juostos sekimas

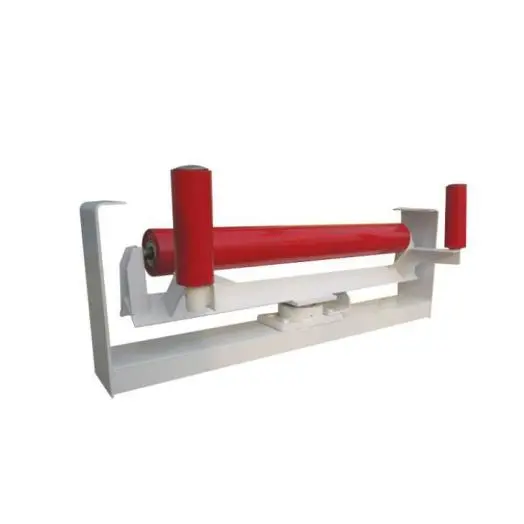

YUFENG Return Self-Aligning Idler yra specializuota funkcinė laisvoji pavara, skirta juostinių konvejerių sistemų grįžtamai pusei. Skirtingai nuo fiksuoto grąžinimo tuščiosios eigos, kurios užtikrina tik pasyvią diržo atramą, jame naudojamas pasukamas laikiklis ir automatinis išlyginimo mechanizmas. Kai diržas pasislenka nuo vidurio linijos dėl netolygios apkrovos, montavimo nuokrypio ar medžiagos smūgio, tuščiosios eigos mazgas sukasi veikiant šoninei diržo jėgai ir sukuria kreipiamąją jėgą, padedančią atstatyti diržą į normalią važiavimo padėtį.

Sutrumpintas rankinio derinimo ir konvejerio prastovos laikas

Automatinis sekimo mechanizmas sumažina poreikį dažnai taisyti diržą rankiniu būdu, todėl techninės priežiūros komandoms reikia sumažinti darbo sąnaudas ir išvengti neplanuotų išjungimų, atsirandančių dėl didelio diržo klajojimo. Jo modulinė konstrukcija taip pat supaprastina montavimą ir keitimą, todėl tuščiąja eiga galima modifikuoti esamose konvejerių sistemose be didelių konstrukcinių pakeitimų.

Sukurtas nuolatiniam birių medžiagų transportavimui

„Return Self Aligning Idler“ ypač tinka vidutinio ir ilgo nuotolio fiksuotiems konvejeriams, dirbantiems esant didelėms apkrovoms ir ilgiems darbo ciklams. Padėdamas valdyti diržo judėjimą, jis gali sumažinti diržo kraštų susidėvėjimą, tuščiosios eigos pažeidimus ir medžiagų išsiliejimą, todėl tai yra praktiškas birių medžiagų krovimo sistemų, orientuotų į stabilų veikimą ir mažesnes priežiūros išlaidas, atnaujinimas.

Medžiagos ir gamybos procesas

Patvari ritininio vamzdžio konstrukcija

YUFENG renkasi kvalifikuotas žaliavas iš patvirtintų vietinių ir tarptautinių tiekėjų. Ritininis vamzdis pagamintas iš didelio tikslumo besiūlio plieno vamzdžio, kurio sienelės storis vienodas. Priklausomai nuo naudojimo, paviršius gali būti padengtas pramoniniais dažais arba dilimui atsparia guma, kad būtų užtikrinta tinkama apsauga nuo dilimo ir korozijos.

Sandari guolių sistema atšiaurioms aplinkoms

Didelio tikslumo gilaus griovelio rutuliniai guoliai yra derinami su daugiapakope labirinto sandarinimo konstrukcija, kuri padeda išvengti dulkių, drėgmės ir medžiagų dalelių patekimo į guolių kamerą. Ši konfigūracija palaiko sklandų sukimąsi ir mažą pasipriešinimą važiavimui dulkėtoje, drėgnoje ir lauko konvejerio aplinkoje.

Sustiprintas pasukamas laikiklis

Atraminis laikiklis pagamintas iš anglinio konstrukcinio plieno štampavimo ir suvirinimo būdu. Norint pagerinti atsparumą korozijai ir konstrukcijos patvarumą ilgalaikio eksploatavimo lauke metu, galima naudoti purškiamąjį dažymą arba karštąjį cinkavimą.

Tikslus pasukamas sukimosi mechanizmas

Sukamajame ašyje naudojamas tiksliai apdirbtas velenas ir įvorės struktūra, kad būtų išlaikytas sklandus rėmo judėjimas ir jautrus išlygiavimas. Tikslus apdirbimas padeda išvengti prilipimo ir palaiko nuoseklų juostos sekimo veikimą nuolatinio konvejerio veikimo metu.

Daugiapakopis kokybės patikrinimas

YUFENG taiko kokybės kontrolę viso gamybos proceso metu. Prieš surenkant ritinėlių komponentus tikrinama dinaminė pusiausvyra, koaksialumas ir atsparumas sukimuisi, o prieš išsiunčiant patikrinami gatavų grįžtamųjų savaiminio išsilygiavimo laisvosios eigos apkrova, sandarumas ir imituojama nuokrypių korekcija. Gamybos partijos gali būti atsekamos nuo žaliavų patikrinimo iki galutinio pristatymo, kad būtų išlaikyta pastovi masinių užsakymų kokybė.

Standartais pagrįsta gamyba ir partijų atsekamumas

Gamybos ir tikrinimo procedūros kontroliuojamos pagal taikomus ISO ir GB/T reikalavimus. YUFENG tvarko kiekvienos partijos gamybos įrašus ir tikrinimo duomenis, palaikydamas kokybės patikrinimą ir nuoseklų tiekimą konvejerių sistemų integratoriams ir pramoniniams pirkėjams.

Našumo pranašumai ir lauko bandymų palyginimas

Siekdami patikrinti faktines produkto eksploatacines charakteristikas, atlikome 6 mėnesių nepertraukiamo lauko stebėjimo bandymą sunkiosios anglies kasyklos konvejerio linijoje, veikiančioje 16 valandų per dieną, gabenant žaliavinę anglį, kurios vidutinis dalelių dydis yra 50–300 mm. Atliekant bandymą produktas buvo lyginamas su įprastomis fiksuoto grąžinimo tuščiąja eiga identiškomis darbo sąlygomis, o duomenys rodo aiškias veikimo stabilumo ir priežiūros sąnaudų kontrolės spragas:

Naudojant automatinio išlygiavimo mechanizmą ir optimizuotą konstrukcijos dizainą, gaminys žymiai sumažina konvejerio juostos šoninį nuokrypį, o juostos briaunų susidėvėjimas sumažėja daugiau nei 75%, palyginti su įprastomis tuščiosios eigos. Stabilus juostos sekimas efektyviai sumažina medžiagų išsiliejimą transportavimo metu, pašalina medžiagų atliekas ir valymo vietoje darbo krūvį, taip pat sumažina nuokrypio poveikį konvejerio rėmui ir kitiems pagalbiniams komponentams.

Kalbant apie techninę priežiūrą, gaminys labai sumažina rankinio reguliavimo ir dalių keitimo dažnumą, o vidutinis tarnavimo laikas daugiau nei dvigubai didesnis nei standartinių alternatyvų. Šis našumo pagerinimas gali veiksmingai padėti įmonėms sumažinti kasdienio eksploatavimo ir priežiūros išlaidas bei pagerinti bendrą konvejerio sistemos veikimo efektyvumą.

Realaus pasaulio taikymo atvejai

Pietryčių Azijos atvira anglių kasykla

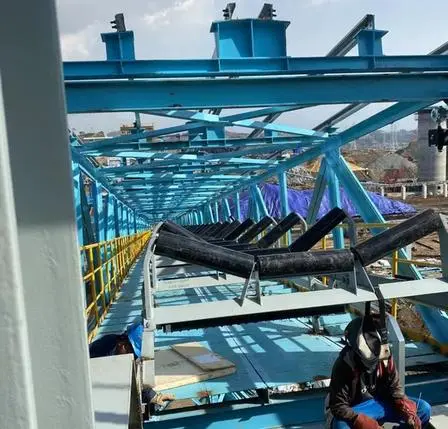

YUFENG Return Self-Aligning Idler buvo sumontuotas ant 2,3 km fiksuoto konvejerio su 1400 mm juostos pločio ir 1800 t/h transportavimo galia. Sistema veikė dulkėtomis, aukštos temperatūros ir didelės apkrovos sąlygomis, kai dėl dažno diržo nukrypimo anksčiau reikėjo 2–3 rankinius reguliavimus kiekvieną savaitę.

Patvirtintas diržo sekimo patobulinimas

Po montavimo ir paleidimo diržo nuokrypis buvo kontroliuojamas maždaug 15 mm, o rankinio reguliavimo dažnis sumažėjo iki maždaug vieno karto per mėnesį. Konvejerio juostos tarnavimo laikas pailgėjo maždaug 60 %, sumažino įprastinių taisymo darbų ir juostos keitimo reikalavimus.

Ilgalaikis nenutrūkstamas veikimas

Po trejų metų nepertraukiamo veikimo tuščiosios eigos išliko stabilios darbinės būklės, nepranešant apie guolio užstrigimą ar konstrukcines deformacijas, o tai atitiko kliento kasdienius gamybos reikalavimus ir parodė patikimą veikimą sudėtingomis kasyklų konvejerio sąlygomis.

Uosto, cemento ir metalurgijos taikymas

YUFENG Return Self Aligning Idlers taip pat naudojami Europos birių krovinių uostų konvejeriuose ir buitinėse cemento ir metalurgijos transportavimo sistemose, kuriose tvarkoma anglis, rūda, žvyras ir kalkakmenis. Šioms programoms naudingas jautrus išlygiavimas, stabilus veikimas ir mažesni su diržo nuokrypiu susiję pertraukimai.

Projekto patvirtinimo palaikymas

Klientų įvertinimui ir projekto patvirtinimui YUFENG gali pateikti įdiegimo vietoje nuotraukas, eksploatavimo įrašus ir atitinkamą projekto informacinę medžiagą, kad padėtų pirkėjams įvertinti produkto tinkamumą prieš masinį pirkimą.

Išsamios „YUFENG Return Self Aligning Idler“ specifikacijos parametrai

Mes palaikome pilno dydžio konvejerio tuščiosios eigos gaminių gamybą ir pritaikytą apdorojimą, apimantį kelias specifikacijas, kad būtų galima prisitaikyti prie skirtingo juostos pločio ir apkrovos poreikių. Pagrindiniai parametrai yra tokie:

Kodėl verta rinktis YUFENG?

Tiesioginė gamyba ir stabilus tiekimas

YUFENG yra profesionalus konvejerio komponentų gamintojas, turintis visą gamybos įrangą ir standartizuotas tikrinimo procedūras. Turėdami daugiau nei 10 metų kryptingos gamybos ir eksporto patirtį, mes teikiame tiesioginį tiekimą gamykloje ir stabilią serijinę gamybą tarptautiniams konvejerių projektams.

Į taikymą orientuotas gaminio dizainas

Mūsų „Return Self Aligning Idler“ yra sukurta atsižvelgiant į įprastas grįžimo problemas, tokias kaip diržo klajojimas, netolygus susidėvėjimas ir dažnas rankinis reguliavimas. Automatinio išlygiavimo struktūra padeda pagerinti diržo sekimo stabilumą ir sumažinti įprastinės priežiūros reikalavimus.

Nuosekli kokybės kontrolė

Gamyba ir tikrinimas atitinka galiojančius vidaus ir tarptautinius pramonės reikalavimus. Žaliavoms, apdirbimui, surinkimui ir baigtiems tuščiaviduriams slenksčiams taikomos kontroliuojamos kokybės procedūros, kad būtų išlaikytas nuoseklus individualių ir masinių užsakymų veikimas.

Lankstus specifikacijų pritaikymas

YUFENG palaiko pritaikytus matmenis, ritinėlių konfigūracijas ir paviršiaus apdorojimą pagal konvejerio juostos plotį, apkrovos sąlygas ir montavimo reikalavimus. Tai leidžia klientams pakeisti esamas grąžinimo laisvąsias eilutes be nereikalingų sistemos pakeitimų.

Specialių darbo sąlygų sprendimai

Reikalingiems darbams, susijusiems su korozija, aukštesnėmis temperatūromis ar antipirenais, YUFENG gali pasiūlyti tikslines medžiagas, sandarinimo ir paviršiaus apdorojimo parinktis, atitinkančias tikrąją darbo aplinką.

Techninė pagalba nuo pasirinkimo iki eksploatavimo

Mes teikiame konsultacijas dėl parametrų, specifikacijų derinimo, tiesiogines gamyklines kainas ir technines gaires po pardavimo, padedame konvejerių operatoriams ir sistemų integratoriams pasirinkti tinkamus savaime išsilyginančius tuščiosios eigos ratus ir užtikrinti patikimą ilgalaikį veikimą.

Dažnai užduodami klausimai

1 klausimas: koks yra pagrindinis skirtumas tarp „Return Self-Aligning Idler“ ir „Return Self-Aligning Idler“ ir įprasto fiksuoto grąžinimo tuščiosios eigos?

A1: Pagrindinis skirtumas yra funkcinis dizainas. Fiksuotos grįžtamosios laisvosios eigos užtikrina tik pagrindinį grąžinimo diržo palaikymą, o šis gaminys turi pasukimo išlygiavimo mechanizmą, kuris automatiškai koreguoja diržo nuokrypį veikimo metu. Tai efektyviai sumažina rankinio reguliavimo darbus, sulėtina juostos kraštų susidėvėjimą ir labiau tinka vidutinio ir ilgo atstumo didelės apkrovos konvejerio linijoms, padeda sumažinti eksploatavimo ir priežiūros išlaidas.

2 klausimas: kokias tinkinimo paslaugas palaikote šiam produktui?

A2: Mes palaikome ritinėlio skersmens, ilgio, paviršiaus apdorojimo (gumos dangos, cinkavimo), laikiklio struktūros ir specialių medžiagų derinimo pritaikymą pagal faktines darbo sąlygas. Visi pritaikyti gaminiai yra gaminami pagal pramonės standartus ir yra visiškai išbandomi gamykloje, kad būtų užtikrintas prisitaikymas prie darbo aplinkos.

3 klausimas: koks yra tarnavimo laikas ir kasdienės priežiūros reikalavimas?

A3: Esant standartinėms darbo sąlygoms ir reguliariai prižiūrint, gaminio eksploatavimo ciklas yra žymiai ilgesnis nei įprastų fiksuotų tuščiavidurių bėgelių. Kasdienė priežiūra yra paprasta: reguliariai tikrinant ritinėlio sukimosi būklę, guolio sandarinimo būseną ir laikiklio tvirtinimą galima veiksmingai išvengti neįprastų pažeidimų. Mūsų gamykla teikia profesionalias gaires po pardavimo, kad padėtų klientams sumažinti nereikalingas priežiūros išlaidas ir įrangos prastovos laiką.

Susisiekite su mumis

Jei jūsų pramoniniam projektui reikia aukštos kokybės ir stabilių YUFENG Return Self Aligning Idler gaminių, susisiekite su mumis, kad gautumėte nemokamų pavyzdžių ir naujausią YUFENG gamyklos citatą.
