Savaime išsilyginantis tuščiosios eigos volas

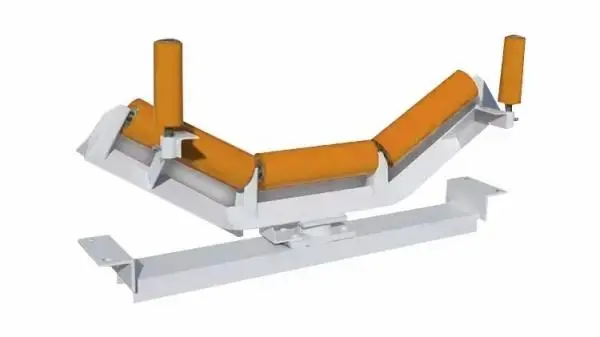

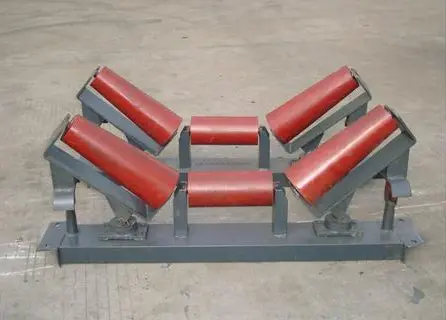

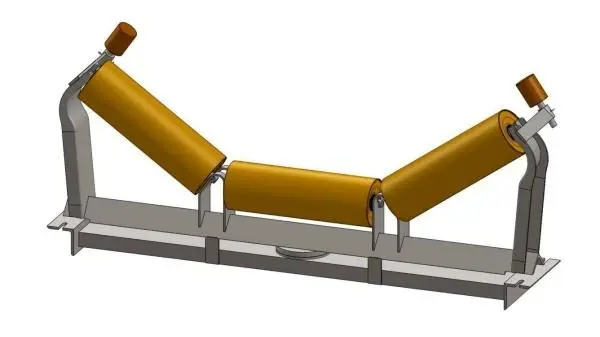

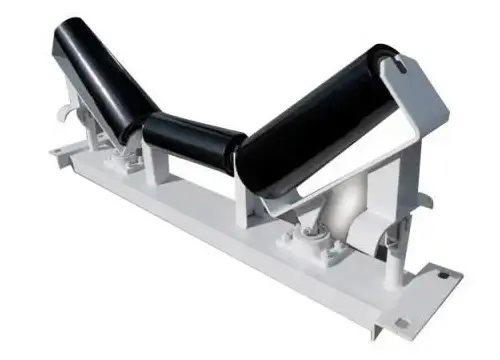

YUFENG savaime išsilyginantis tuščiosios eigos volas, sukurtas palaikyti stabilų juostos sekimą tolimųjų atstumų transportavimo sistemose, automatiškai koreguoja diržo nuokrypį, atsiradusį dėl netolygios apkrovos, rėmo problemų ar įtempimo disbalanso. Jo pasukamas laikiklis ir šoninio kreipiamojo ritinėlio konstrukcija sukuria korekcinę jėgą, kad grąžintų diržą į centrinį kelią, sumažinant krašto pažeidimus ir medžiagos išsiliejimą. Tinka plieniniam virvui ir medžiaginiams konvejerių diržams, padeda sumažinti techninės priežiūros prastovos kasybos, cemento ir sunkiosios pramonės srityse.

Žaliavos ir gamybos amatai

Kiekvienas YUFENG savaime išsilyginančio tuščiosios eigos ritinėlio komponentas yra pagamintas iš kruopščiai atrinktų itin stiprių medžiagų iš kvalifikuotų tiekėjų. Standartizuoto CNC apdirbimo, tikslaus surinkimo ir griežtų gamyklos tikrinimo procedūrų dėka kiekvienas tuščiosios eigos mechanizmas yra sukurtas taip, kad užtikrintų stabilų sekimo našumą ir ilgą tarnavimo laiką sudėtingomis konvejerio eksploatavimo sąlygomis.

Didelio tikslumo ritininių vamzdžių apdorojimas

Ritininis vamzdis naudoja Q235B besiūlį plieninį vamzdį kaip standartinę konfigūraciją su pasirenkamu Q345 didelio stiprumo legiruotojo plieno, HDPE antikoroziniu vamzdžiu ir guminiu atsparumu dilimui atspariu vamzdžiu specialioms reikmėms. Vamzdžio sienelės storis svyruoja nuo 3,0 mm iki 6,0 mm. Tikslūs pjovimo ir tekinimo procesai kontroliuoja radialinį išsiveržimą ≤0,5 mm ribose, o dinaminis balansavimo apdorojimas pagerina važiavimo stabilumą ir sumažina vibraciją nepertraukiamo konvejerio veikimo metu.

Sustiprinta centrinė veleno konstrukcija

Centrinis velenas pagamintas iš 45# grūdinto ir grūdinto kieto plieno, užtikrinančio didelį sukimo stiprumą ir atsparumą deformacijai. Ši sustiprinta veleno konstrukcija užtikrina patikimą atramą, kai tuščioji eiga veikia esant dideliam diržo įtempimui, smūgio apkrovoms ir dažnai koreguojant diržo nuokrypius.

Sandarus guolių apsaugos sistema

YUFENG naudoja gilių griovelių rutulinius guolius su C3 prošvaisa, apimančius įprastus modelius nuo 6204 iki 6310 pagal skirtingus apkrovos reikalavimus. Guolių mazgas sujungia trigubą labirintinį sandariklį ir dviejų lūpų kontakto sandarinimo konstrukciją, sukuriančią uždarą apsauginę kamerą, užpildytą antikoroziniu ličio pagrindu pagamintu tepalu. Ši konstrukcija efektyviai blokuoja anglies dulkių, mineralinių srutų ir drėgmės patekimą į guolio ertmę.

Patvarių laikiklių ir sukamųjų rėmų gamyba

Atraminis rėmas naudoja integruotą anglinio plieno plokščių suvirinimo technologiją su elektrostatiniais kepimo dažais arba karšto cinkavimo paviršiaus apdorojimu. Apsauga nuo korozijos tinka drėgnoms požeminėms kasykloms, pakrantės uostams ir lauko transportavimo sistemoms. Šoniniai kreipiamieji ritinėliai turi nusidėvėjimui atsparius poliuretano paviršius, kurie sumažina konvejerio juostos kraštų pažeidimus korekcijos operacijos metu.

Užbaigti gamybos patikrinimo procesą

Visas gamybos procesas apima žaliavų pjaustymą, vamzdžių galų apdirbimą, guolių korpuso presavimo tvirtinimą, sandarų surinkimą, laikiklio suvirinimą, paviršiaus antikorozinį apdorojimą ir galutinį veikimo patikrinimą. Prieš pristatant sandėlį, kiekvienai produkcijos partijai atliekamas atsparumo sukimuisi bandymas, triukšmo patikrinimas, ašinės apkrovos patikrinimas ir svyravimo atstatymo veikimo bandymai, siekiant užtikrinti patikimą veikimą ir pastovią gaminio kokybę.

Našumo pranašumas ir pramonės skausmo taško kontrastas

YUFENG atliko šešių mėnesių nepertraukiamus lauko palyginimo bandymus atvirose anglies kasyklose ir uosto birių krovinių terminaluose, įvertindamas mūsų savaime išsilyginančio tuščiosios eigos ritinėlio veikimą, palyginti su įprastomis fiksuotomis lovių tuščiosios eigos svirtimis. Rezultatai rodo aiškius pranašumus juostos sekimo stabilumo, konvejerio apsaugos ir ilgalaikio veikimo efektyvumo srityse.

Automatinis diržo sekimas be rankinio reguliavimo

Įprastos stacionarios latako tuščiosios eigos užtikrina tik pasyvią diržo atramą ir juos reikia reguliariai reguliuoti rankiniu būdu, kai atsiranda diržo nuokrypis. YUFENG savaime išsilyginančiame tuščiaviduriame volelyje naudojama svyruojančių sukimosi korekcijos struktūra, kuri automatiškai reaguoja į šoninį juostos judėjimą, nuolat nukreipdama konvejerio juostą atgal link vidurio linijos ir sumažindama priklausomybę nuo rankinio koregavimo tolimojo transportavimo sistemoms.

Sumažėjęs konvejerio juostos krašto pažeidimas

Atsiradus juostos nuokrypiui, fiksuotos tuščiosios eigos gali sukurti nuolatinę trintį tarp juostos krašto ir konvejerio konstrukcijos, pagreitindamos įtrūkimus, dilimą ir delaminaciją. YUFENG tuščiaeigių šoninių kreipiamųjų ritinėlių sistema naudoja buferinį kontaktinį dizainą, kad sumažintų smūgio įtampą juostos briaunoje ir pailgintų konvejerio juostos tarnavimo laiką.

Stabilus veikimas esant netolygiam medžiagų apkrovimui

Netolygus medžiagų pasiskirstymas gali sukurti nesubalansuotas šonines jėgas ant konvejerio juostų. Tradicinės fiksuotos tuščiosios eigos negali aktyviai reaguoti į šias sąlygas, o YUFENG savaime išsilyginančio tuščiosios eigos ritinėlio sukimosi korekcijos mechanizmas dinamiškai prisitaiko, kad tolygiau paskirstytų įtampą ir sumažintų diržo pažeidimo bei medžiagos išsiliejimo riziką.

Mažesnės bendros konvejerio eksploatavimo išlaidos

Nors automatinio sekimo tuščiosios eigos reikia didesnių pradinių investicijų nei standartiniai fiksuoti volai, jie sumažina išlaidas, susijusias su diržo keitimu, nuokrypių koregavimu ir valymo priežiūra. Laukų palyginimo duomenys rodo, kad konvejerių sistemos, kuriose naudojamos YUFENG savaime išsilyginančios tuščiosios eigos, gali sumažinti bendras eksploatavimo išlaidas daugiau nei 35 % per vienerius metus nepertraukiamo veikimo sąlygomis.

Patikimas veikimas atšiaurioje pramoninėje aplinkoje

Daugiasluoksnė sandarinimo konstrukcija apsaugo vidinius guolius nuo dulkių, drėgmės ir žemos temperatūros sąlygų. Palyginti su įprastomis tuščiosios eigos svirtimis, kurios gali nukentėti nuo guolių užstrigimo atšiaurioje aplinkoje, YUFENG savaime išsilyginantis tuščiosios eigos volas užtikrina sklandesnį sukimąsi ir stabilesnį ilgalaikį veikimą kasybos, uostų ir birių medžiagų tvarkymo srityse.

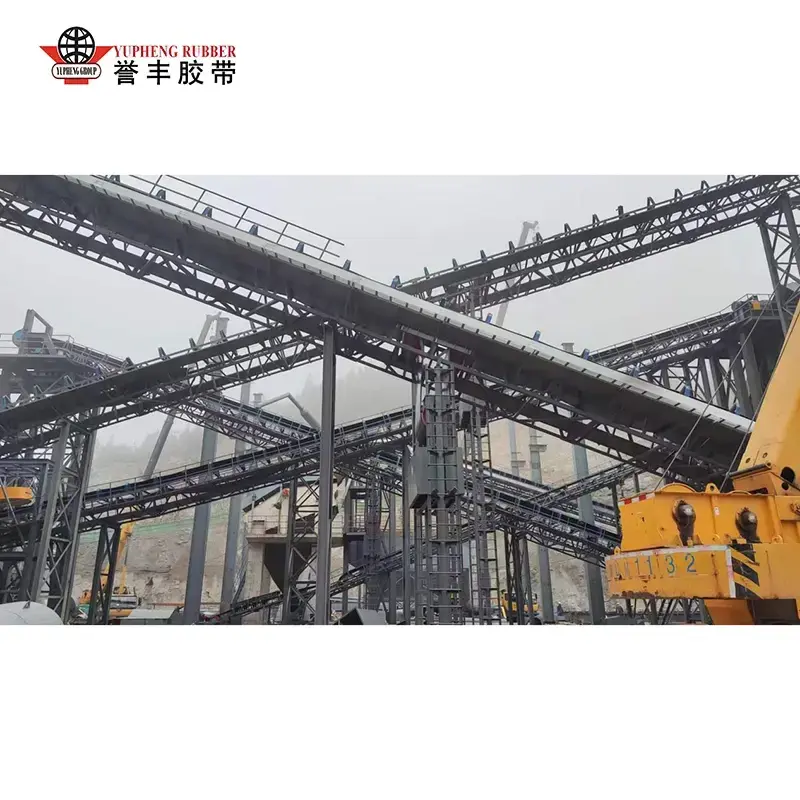

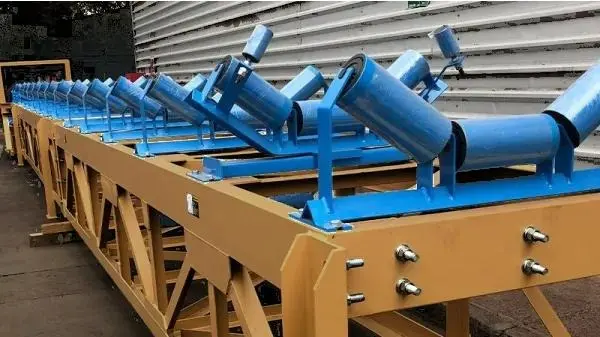

Realios pasaulinės projektų paraiškos bylos

YUFENG savaime išsilyginantis tuščiosios eigos volas buvo sėkmingai naudojamas daugelyje sunkiųjų pramoninių konvejerių projektų visame pasaulyje. Dėl ilgalaikio veikimo stebėjimo ir klientų atsiliepimų mūsų laisvosios eigos sprendimai parodė patikimą diržo sekimo veikimą, sumažino priežiūros reikalavimus ir stabilų veikimą sudėtingomis darbo sąlygomis.

Pietryčių Azijos atviros duobės anglies kasyklos konvejerio projektas

Pietryčių Azijos anglies kasybos klientas dulkėtomis ir didelės drėgmės sąlygomis naudojo 1,8 km stacionarią konvejerio sistemą su ST1600 plieninio laido konvejerio juostomis. Dėl dažnos netolygios anglies apkrovos pradinė sistema nukentėjo nuo juostos klajojimo ir pakraščių pažeidimų.

YUFENG savaime išsilyginantis tuščiosios eigos volas buvo sumontuotas išilgai nešimo ir grąžinimo sekcijų, kad būtų užtikrinta nuolatinė diržo korekcija. Po trejų metų nepertraukiamo veikimo konvejerio juosta išlaikė stabilų centrinį judėjimą be kraštų įtrūkimų ar plieninio laido poveikio. Guolių užstrigimo ir diržo nukrypimo problemos buvo veiksmingai pašalintos, o tai atitiko kliento 24 valandų nepertraukiamos gamybos reikalavimus.

Europos pakrantės uosto birių medžiagų krovos terminalas

Europos logistikos įmonė YUFENG Self-Aligning Idler Roller taikė rūdos ir žvyro transportavimo sistemoms, naudodama 1400 mm pločio konvejerio juostas. Atsižvelgiant į didelį druskos rūko pakrantės aplinką, YUFENG tiekė pritaikytas karštai cinkuotas laikiklių konstrukcijas su padidintu atsparumu korozijai.

Po vienerių metų eksploatacijos tuščiosios eigos rėmai neparodė rūdžių deformacijos, o medžiagos išsiliejimas perdavimo vietose sumažėjo 70%. Patobulintas diržo išlygiavimas padėjo padidinti pakrovimo ir iškrovimo efektyvumą ir sumažinti kasdienės priežiūros poreikius.

Buitinės cemento ir metalurgijos transportavimo sistemos

Cemento gamyklose ir plieno gamyklose YUFENG savaime išsilyginantis tuščiaviduris volas naudojamas kalkakmeniui, sukepinimo rūdai ir kitoms birių medžiagų transportavimui. Stabili lovio formavimo konstrukcija palaiko greitą ir stiprų smūgį, išlaikant tolygų medžiagų transportavimą.

Klientų atsiliepimai patvirtina patikimą veikimą, mažą gedimų dažnį ir geresnį gamybos tęstinumą. YUFENG gali pateikti montavimo nuotraukas, techninius parametrus ir projekto informacinius dokumentus, kad palaikytų klientų vertinimą ir konvejerio sistemos planavimą.

Visi techninės specifikacijos parametrai

Gamykla palaiko pilno dydžio masinę gamybą ir pritaikytą mūsų volo apdorojimą, apimantį kelias standartines konfigūracijas ir pritaikytus sprendimus ypatingoms darbo sąlygoms:

Tiesioginio tiekimo gamykloje pasirinkimo pranašumai

Integruota gamybos galimybė ir kokybės kontrolė

Skirtingai nuo prekybos įmonių, neturinčių gamybos galimybių, YUFENG valdo standartizuotą konvejerių ritinėlių gamybos cechą, aprūpintą CNC apdorojimo, suvirinimo ir bandymo įranga. Turėdami daugiau nei 10 metų patirtį konvejerių ritinėlių gamybos ir eksporto srityje, užtikriname stabilų tiesioginį gamyklos tiekimą su griežta kokybės kontrolė žaliavų parinkimo, gamybos apdorojimo ir galutinio patikrinimo metu.

Individualūs sprendimai įvairiems konvejerių iššūkiams

YUFENG daugiausia dėmesio skiria praktinių konvejerio veikimo problemų sprendimui, įskaitant dažną juostos nukrypimą, kraštų dilimą ir aukštus tradicinių tuščiosios eigos sistemų priežiūros reikalavimus. Naudodami brandžią sukimosi sukimo technologiją, patikimas sandarinimo konstrukcijas ir lanksčias pritaikymo galimybes, siūlome tinkamus savaime išsilyginančius tuščiosios eigos ritinėlių sprendimus kasybai, uostams, cemento gamykloms ir kitoms sunkioms pramonės reikmėms.

Patikimas pristatymas ir techninė pagalba

Palaikome techninių parametrų konsultacijas, dydžio pritaikymą, tiesioginį pirkimą gamykloje ir nurodymus po įdiegimo. Didelės apimties užsakymams YUFENG organizuoja stabilius gamybos grafikus, kad būtų užtikrintas patikimas pristatymas ir nuolatinė pagalba viso projekto bendradarbiavimo proceso metu.

Dažnai užduodami klausimai

1 klausimas: kuo skiriasi YUFENG savaime išsilyginantis tuščiosios eigos volas ir įprastos stacionarios tuščiosios eigos?

Įprasti fiksuoti lovio tuščiosios eigos negali aktyviai koreguoti diržo nuokrypio ir paprastai juos reikia reguliuoti rankiniu būdu. YUFENG Self-Aligning Idler Roller naudoja svyravimo korekcijos konstrukciją su kreipiamaisiais ritinėliais, kurie automatiškai sureguliuoja diržo padėtį, kai atsiranda nukrypimų, taip sumažinant diržo krašto nusidėvėjimą, medžiagos išsiliejimą ir netikėtas prastovos laiką.

2 klausimas. Kokios tinkinimo parinktys galimos savaime išsilyginančiam tuščiosios eigos volui?

YUFENG palaiko diržo pločio, ritinėlio skersmens, lovio kampo ir paviršiaus apdorojimo pritaikymą. Specialios konfigūracijos, pvz., aukštos temperatūros tepalas, guminiai ritinėliai ir nerūdijančio plieno laikikliai, taip pat gali būti pritaikyti reiklioms aplinkoms, įskaitant kasyklas, uostus ir chemijos gamyklas.

3 klausimas: kokia priežiūra reikalinga kasdieniniam darbui?

Įprastinė priežiūra daugiausia apima ritinėlio sukimosi, kreipiamojo ritinėlio nusidėvėjimo, laikiklio korozijos patikrinimą ir prireikus susikaupusių medžiagų pašalinimą. Tinkamai sumontavus ir naudojant, YUFENG savaime išsilyginantis tuščiosios eigos volas padeda sumažinti priežiūros dažnumą ir pagerinti konvejerio sistemos patikimumą.

Susisiekite su YUFENG

Jei jūsų kasybos, uosto, cemento ar metalurgijos konvejerio projektui reikalingi automatiniai juostos sekimo sprendimai, susisiekite su YUFENG, kad gautumėte gaminių pavyzdžius, technines specifikacijas ir tiesiogiai gamykloje pateiktas kainas. Mūsų inžinierių komanda gali rekomenduoti tinkamas tuščiosios eigos konfigūracijas pagal jūsų konvejerio juostos plotį, transportavimo atstumą ir darbo aplinką.
