Lėtinis savaime išsilyginantis tuščiosios eigos mechanizmas

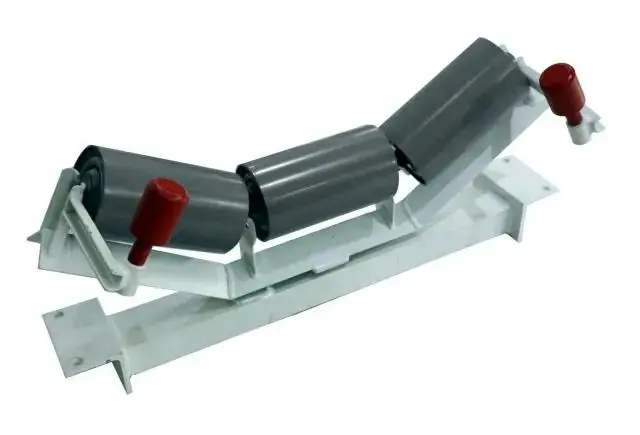

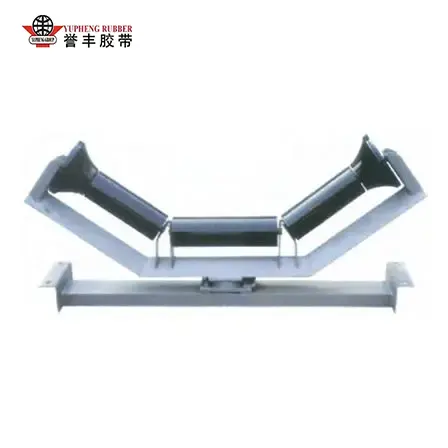

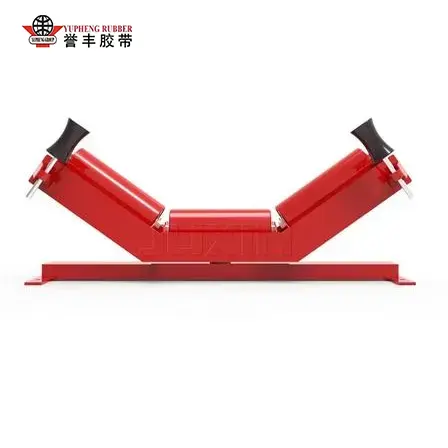

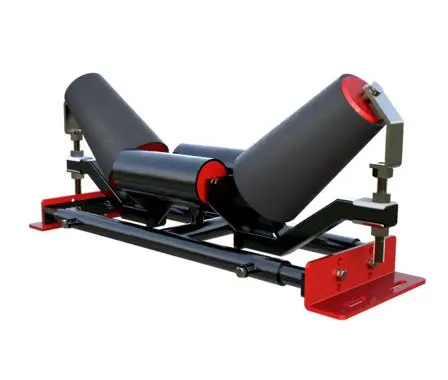

YUFENG Troughing Self-Aligning Idler yra specialiai optimizuotas trijų ritinėlių lovių laikiklių rinkinys, sukurtas išskirtinai juostinių konvejerių sruogoms, skirtas pagrindinės medžiagos laikymo ir automatinio diržo centravimo funkcijoms integruoti viename agregate. Skirtingai nuo stacionarių įprastų tuščiavidurių ratų, kurie užtikrina tik apkrovą be nuokrypio korekcijos, šio gaminio pagrindinė naujovė yra slankioji centrinė ašies jungtis tarp viršutinio ritinėlio laikiklio ir pagrindo rėmo, suporuota su vertikaliais anti-deformuojančiais kreipiamaisiais ritinėliais, sumontuotais abiejose sparno pusėse.

Kai eksploatacijos metu konvejerio juosta pasislenka į kairę arba į dešinę, juostos kraštas liečiasi su vertikaliu kreipiamuoju voleliu ir sukuria šoninę trauką, sukdamas visą viršutinį lovio rėmą 5°–8° aplink centrinį veleną. Pasvirę sparnų ritinėliai sukuria atvirkštinę horizontalią sukibimą, kad slankiojantis diržas būtų stumiamas atgal į įrangos vidurinę liniją ir pasiekiamas nuolatinis stebėjimas realiuoju laiku be išorinės energijos ar žmogaus įsikišimo.

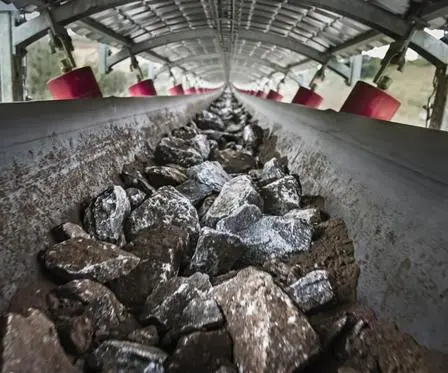

Trijų ritinėlių latako konstrukcija sudaro stabilų V formos medžiagos nešimo paviršių, padidindama birių medžiagų krovimo pajėgumus ir sumažindama šoninį išsiliejimą net esant svyruojantiems apkrovos tūriams.

Šis laisvosios eigos mechanizmas tinka visoms pagrindinėms konvejerių juostoms, įskaitant ST serijos plieninio laido juostas ir daugiasluoksnio audinio juostas, tinkamas tiek trumpų atstumų perdavimo linijoms, tiek sausumos tolimojo transportavimo sistemoms, kurių ilgis viršija 2 kilometrus.

Jis puikiai pašalina tradicinių fiksuotų tuščiavidurių bėgelių defektus, tokius kaip dažnas rankinis išlygiavimas, stiprus diržo kraštų susidėvėjimas ir dažni avariniai išjungimai, kuriuos sukelia visiškas diržo nuleidimas nuo bėgių, tampa privaloma standartine vidutinių ir sunkių pramoninių stacionarių transportavimo linijų priedais.

Medžiagų parinkimas ir gamyba

1. Rėmas ir pagrindo medžiaga

Visas atraminis rėmas, viršutinis ritininis laikiklis ir fiksuotas pagrindas yra Q235B karštai valcuoto anglinio plieno, kurio plokštės storis svyruoja nuo 4 mm iki 8 mm. Suvirinimui naudojamas mišrių dujų ekranuotas lankinis suvirinimas, siekiant pašalinti vidines suvirinimo poras ir deformacijas; Paviršiaus apdorojimas apima elektrostatinį antikorozinį dažymą purškiant, karštą cinkavimą arba epoksidinę dangą pakrantės didelės drėgmės ir korozinių chemijos gamyklų aikštelėms.

Centrinis ašies velenas naudojamas 45 # šaltai temptas šviesus apvalus plienas su grūdinimo ir grūdinimo apdorojimu, pasižymi dideliu atsparumu sukimui ir mažu susidėvėjimu, kad būtų užtikrintas lankstus rėmo pasukimas po tūkstančių valandų nepertraukiamo veikimo.

2. Roller Assembly Craft

Ritininiai apvalkalai yra didelio tikslumo ERW besiūliai plieniniai vamzdžiai, kurių sienelių storis 3,0–6,0 mm, pasirinktinai HDPE antikoroziniai apvalkalai, skirti cheminiam mineralų transportavimui. Vidiniai atraminiai velenai yra tiksliai pasukti iki ≤0,7 mm koncentriškumo, kad būtų sumažinta važiavimo vibracija.

Abiejuose ritinėlių galuose sumontuoti gilių griovelių rutuliniai guoliai su C3 tarpu, suderinti su trijų pakopų kompozitiniais labirintiniais nailono sandarikliais ir vidinėmis riebalų laikymo ertmėmis. Ličio pagrindo antikorozinis tepalas yra iš anksto užpildytas surinkimo metu, blokuojant dulkių, srutų ir lietaus vandens prasiskverbimą, kad būtų išvengta guolių užstrigimo ir rūdžių gedimo. Sparnų ritinėliai gali būti pritaikyti su guminiais tarpais, kad būtų galima tvarkyti medžiagas esant didelei trinčiai ir šlapiai.

3. Visas mašinos apžiūros procesas

Kiekvienas užbaigtas YUFENG lovinis savaime išsilyginantis tuščiosios eigos mechanizmas prieš išsiuntimą atlieka visus gamyklinius bandymus, apimančius ritinėlio pasipriešinimo sukimuisi bandymą, sukimosi lankstumo bandymą, guolių panardinimo į vandenį sandarinimo bandymą, rėmo apkrovos deformacijos bandymą ir antikorozinės dangos sukibimo bandymą. Nekvalifikuoti produktai pašalinami kiekviename gamybos mazge, kad būtų išlaikytas nuoseklus partijos našumas vykdant pirkimą užsienyje.

Darbo principo ir veikimo testo palyginimo duomenys

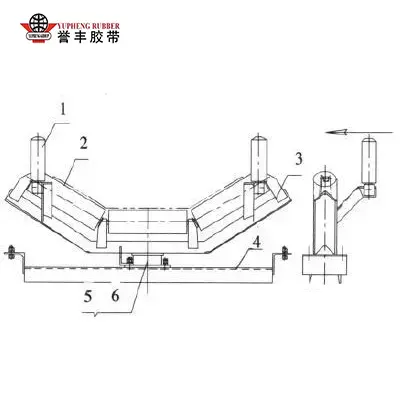

1. Automatinio centravimo darbo logika

Sekimo mechanizmas veikia naudojant grynai mechaninę trinties transmisiją be elektroninių ar hidraulinių pagalbinių dalių. Esant normaliai subalansuotai apkrovai, tuščiosios eigos rėmas išlieka neutralioje padėtyje, o trys lovio ritinėliai tolygiai palaiko konvejerio juostą ir birias medžiagas. Kai medžiaga tiekiama netolygiai, dėl šoninio vėjo ar diržo įtempimo nenuoseklumo atsiranda šoninis poslinkis, diržo kraštas spaudžia vertikalų šoninį kreipiamąjį volelį, perkeldamas horizontalią jėgą į viršutinį laikiklio bloką.

Laikiklis sukasi aplink centrinį ašį, pakreipdamas nuokrypio pusės sparno volą į priekį, kad sukurtų įcentrinę trinties jėgą, priešingą diržo slinkimo krypčiai. Diržui sugrįžus į centrą, subalansuota trintis atstato tuščiosios eigos būseną į neutralią būseną, sudarydama uždaro ciklo realaus laiko korekcijos ciklą viso įrangos veikimo metu. Vertikalūs kreipiamieji ritinėliai taip pat tarnauja kaip ribotuvai, kad būtų išvengta visiško diržo nuvažiavimo nuo bėgių esant ekstremalioms nuokrypoms.

2. Lauko kontrasto bandymo duomenys, palyginti su įprastu fiksuoto lovio tuščiąja eiga

Buvo atliktas šešių mėnesių nepertraukiamo sekimo bandymas su 1200 mm pločio atviros anglies kasyklos konvejerio linija, siekiant kiekybiškai įvertinti veikimo spragas:

Bandymų rezultatai patvirtina, kad YUFENG Troughing Self-Aligning Idler montavimas 30 metrų intervalais palei konvejerio liniją drastiškai sumažina birių medžiagų įmonių veiklos nuostolius ir darbo sąnaudas.

Realios pramonės taikymo atvejai

Ši „idler“ serija turi stabilius pagalbinius įrašus keliuose užjūrio sunkiosios pramonės projektuose su patikrinamais ilgo ciklo veiklos duomenimis kasybos, uosto, cemento ir metalurgijos sektoriuose.

1 atvejis: Pietryčių Azijos atviros anglies kasyklos transportavimo linija

1,8 km vidutinio nuotolio fiksuoto konvejerio sistema, gabenanti žaliavinę anglį, pritaikė mūsų YUFENG lovų savaime išsilyginantį tuščiosios eigos mechanizmą, skirtą visoms gabenimo šoninio sekimo pozicijoms, veikiančioms esant vietinei didelei drėgmei, didelėms dulkėms ir kintamoms vėjo sąlygoms.

Po trejų metų nenutrūkstamo 24 valandų veikimo tuščiosios eigos rėmai nerodo rūdžių deformacijų, ritinėliai sukasi sklandžiai, neužstrigdami guolio, o pagrindinė plieninio laido konvejerio juosta išlaiko stabilų centravimą, be briaunų plyšimo ar didelio ploto medžiagos išsiliejimo. Klientas atšaukė du etatinius techninės priežiūros darbuotojus, kurie iš pradžių buvo paskirti kasdieniams diržų taisymo darbams, taip akivaizdžiai sutaupydami darbo sąnaudas.

2 atvejis: Europos pakrantės uosto birių rūdos krovos terminalas

Uosto 1400 mm pločio rūdos iškrovimo konvejeris ištisus metus susiduria su stipriais šoninio vėjo trukdžiais, kurie anksčiau sukeldavo dažną juostos klajojimą naudojant standartinius fiksuotus tuščiosios eigos ratus. Sumontavus savaime išsilyginantį tuščiosios eigos mazgą, vėjo sukeltas nuokrypis visiškai pašalinamas. Cinkuotas rėmas ir daugiapakopiai sandarinimo volai prisitaiko prie pakrančių druskos rūko korozijos, todėl komponentų keitimo ciklai pailgėja nuo 6 mėnesių iki 24 mėnesių.

Į papildomus pagrindinius taikymo scenarijus įtrauktos buitinės cemento klinkerio transportavimo linijos, geležies rūdos metalurgijos sandėlių konvejeriai ir užpildų karjero smulkinimo padavimo sistemos, su nuosekliais klientų atsiliepimais apie stabilų latako veikimą ir itin mažą gedimų skaičių. Pirkėjo prašymu gali būti pateiktos eksploatavimo vietoje nuotraukos ir pilni projekto informaciniai dokumentai.

Visi gaminio techninės specifikacijos parametrai

Pagrindiniai privalumai ir kodėl verta rinktis „YUFENG Troughing“ savaime išsilyginančią tuščiąją eigą

Automatinis mechaninis diržo sekimas

Plaukiojantis pasukamas rėmas automatiškai reaguoja į diržo judėjimą, padeda išlaikyti centrinį veikimą be dažno rankinio išlygiavimo ir sumažina įprastinės priežiūros darbus.

Patobulintas sandarinimas ir aplinkos apsauga

Daugiasluoksniai labirintiniai sandarikliai padeda išvengti dulkių, srutų ir lietaus vandens patekimo į guolio agregatą, todėl laisvosios eigos mechanizmas tinka reiklioms kasybos, uosto ir cemento transportavimo aplinkoms.

Stabilus lovio palaikymas ir apsauga nuo nukrypimų

Trijų ritinėlių lovio konstrukcija užtikrina stabilią birių medžiagų atramą, o vertikalūs kreipiamieji ritinėliai padeda apriboti pernelyg didelį diržo judėjimą ir sumažina diržo nuvažiavimo nuo bėgių ir kraštų pažeidimo riziką.

Lankstus specifikacijų pritaikymas

YUFENG palaiko pritaikytus lovio kampus, ritinėlių skersmenis ir rėmo apdorojimą, kad atitiktų skirtingą konvejerio plotį, apkrovos sąlygas ir juostų konstrukcijas, įskaitant plienines virves ir medžiagines konvejerio juostas.

Standartizuota gamyba ir visapusiška patikra

Kiekvienas savaime išsilyginantis tuščiosios eigos mazgas prieš išsiunčiant yra sistemingai tikrinamas ir veikia. Nuosekli gamyklos kokybė padeda sumažinti keitimo dažnumą ir pagerinti užsienio konvejerių projektų patikimumą.

Mažesnės bendros veiklos sąnaudos

Mažindamas diržo kraštų susidėvėjimą, rankinio išlygiavimo darbus, netikėtas prastovos ir priežiūros reikalavimus, YUFENG savaime išsilyginantis tuščiosios eigos mechanizmas padeda sumažinti ilgalaikes birių medžiagų transportavimo sistemų eksploatavimo išlaidas.

Tiesioginė gamyklos techninė pagalba

YUFENG valdo visas ritinėlių apdorojimo ir bandymo patalpas ir teikia konsultacijas dėl parametrų, brėžinių pritaikymo, tiekimo tiesiogiai gamykloje ir technines gaires po montavimo birių medžiagų tvarkymo projektams.

Dažnai užduodami klausimai

1 klausimas: koks yra YUFENG Troughing Self Aligning Idler įrengimo atstumas konvejerio linijose?

A1: Bendriesiems vidutinės apkrovos kasybos ir cemento konvejeriams įrenkite vieną komplektą kas 30 metrų išilgai nešančiosios gijos. Tolimojo sausumos konvejerių ar uosto įrangos, kuriai būdingi stiprūs šoninio vėjo trukdžiai, intervalą sutrumpinkite iki 15–20 metrų ir papildomai padėkite vieną komplektą 15 metrų atstumu nuo galvos ir uodegos skriemulių, kad būtų koreguojamas diržo nuokrypis perėjimo plokščių lovio ruožų metu.

Q2: Can this idler be retrofitted to existing old conveyor systems without major frame modification?

A2: Taip. Standartiniai pagrindo tvirtinimo kiaurymių matmenys atitinka universalius TD75 ir DTII konvejerio rėmo standartus, tiesiogiai pakeičiant originalius fiksuotus lovio tuščiosios eigos mazgus, nepjaustant ar iš naujo gręžiant pagrindinio konvejerio strypo. Nestandartinei senai įrangai pateikiame pritaikytus pagrindo kronšteino brėžinius, kurie atitiktų esamus įrengimo dydžius, palaikydami vientisą modifikavimą.

3 klausimas: kokios įprastinės priežiūros operacijos reikalingos „YUFENG Troughing Self-Aligning Idler“?

A3: atliekant kasdienę patikrą reikia tik vizualiai patikrinti, ar volas neužstrigo, ar nėra kreipiamojo veleno paviršiaus nusidėvėjimo ir rėmo dangos nulupimo. Kas ketvirtį nuvalykite dulkes ir aplink centrinį ašies veleną susikaupusias medžiagas, kad užtikrintumėte lankstų sukimąsi. Užpildytas guolių tepimo tepalas normaliomis darbo sąlygomis tarnauja 12–18 mėnesių; papildomo tepimo reikia tik aukštos temperatūros nuolatinio darbo vietose.

Susidėvėjusius volus galima atskirai išardyti ir pakeisti nenuimant viso tuščiosios eigos rėmo, o tai labai supaprastina priežiūros darbus.

4 klausimas: kokias specialias pritaikytas versijas galima pagaminti ekstremalioms darbo sąlygoms?

A4: Mes palaikome kelis pritaikytus atnaujinimus: HDPE antikorozinius ritininius apvalkalus, skirtus cheminių mineralinių ir druskų medžiagų transportavimui; stori guminiai sparnų volai, skirti šlapiai lipniai rūdai tvarkyti; visiškai karštai cinkuoti rėmai, skirti pakrantės druskos rūko aplinkai; aukštai temperatūrai atsparūs guoliai cemento klinkerio transportavimo linijoms, veikiančioms aukštesnėje nei 70 ℃ temperatūroje; ir itin patvarūs sustiprinti rėmai, skirti itin platiems 1800–2000 mm pločio didelės tonažo konvejeriams.

Susisiekite su mumis

Jei jūsų kasybos, uosto, cemento ar metalurgijos pramoniniam projektui reikalingas stabilus, mažai priežiūros reikalaujantis YUFENG lovų savaime išsilyginantis tuščiosios eigos mechanizmas, kad būtų išspręstos nuolatinės konvejerio juostos nuokrypio problemos, nedelsdami atsiųskite savo konvejerio juostos plotį, reikiamą ritinėlio skersmenį ir darbo sąlygų parametrus mūsų pardavimo komandai.

Mes galime pateikti nemokamus standartinius gaminių pavyzdžius, išsamius techninius brėžinius ir naujausią gamyklos masinio pirkimo pasiūlymą per 24 darbo valandas, pristatydami patikimus mechaninius sekimo komponentus, kad sumažintume ilgalaikes konvejerio eksploatavimo išlaidas.
